4 УСТРОЙСТВОИПОРЯДОКРАБОТЫ

4.1 С помощью вентиляторов воздух всасывается из помещения, подогревается, проходя через теплообменник

и выбрасывается через сопло в виде направленной струи.

4.2 Завеса состоит из прочного корпуса, изготовленного из оцинкованной стали, стандартный угол сопла – 0°,

по заказу – 30°. Основные детали и узлы показаны на рисунке 2.

4.3 На рисунке 6 даны габаритные и присоединительные размеры.

4.4 Электрические схемы завес приведены на рисунках 7-8.

4.5 В завесе установлен двухрядный теплообменник (рисунок 3), выполненный из медных труб с насадными

пластинчатыми алюминиевыми ребрами. Теплообменник снабжен промежуточным коллектором (поз.2а). На выходном

и промежуточном коллекторах расположены отводы с резьбовыми заглушками (поз.4,4а). Теплоноситель подается и

отводится через водяные патрубки DIN 1ʺ с торцевым уплотнением (поз.1) выступающие из корпуса завесы.

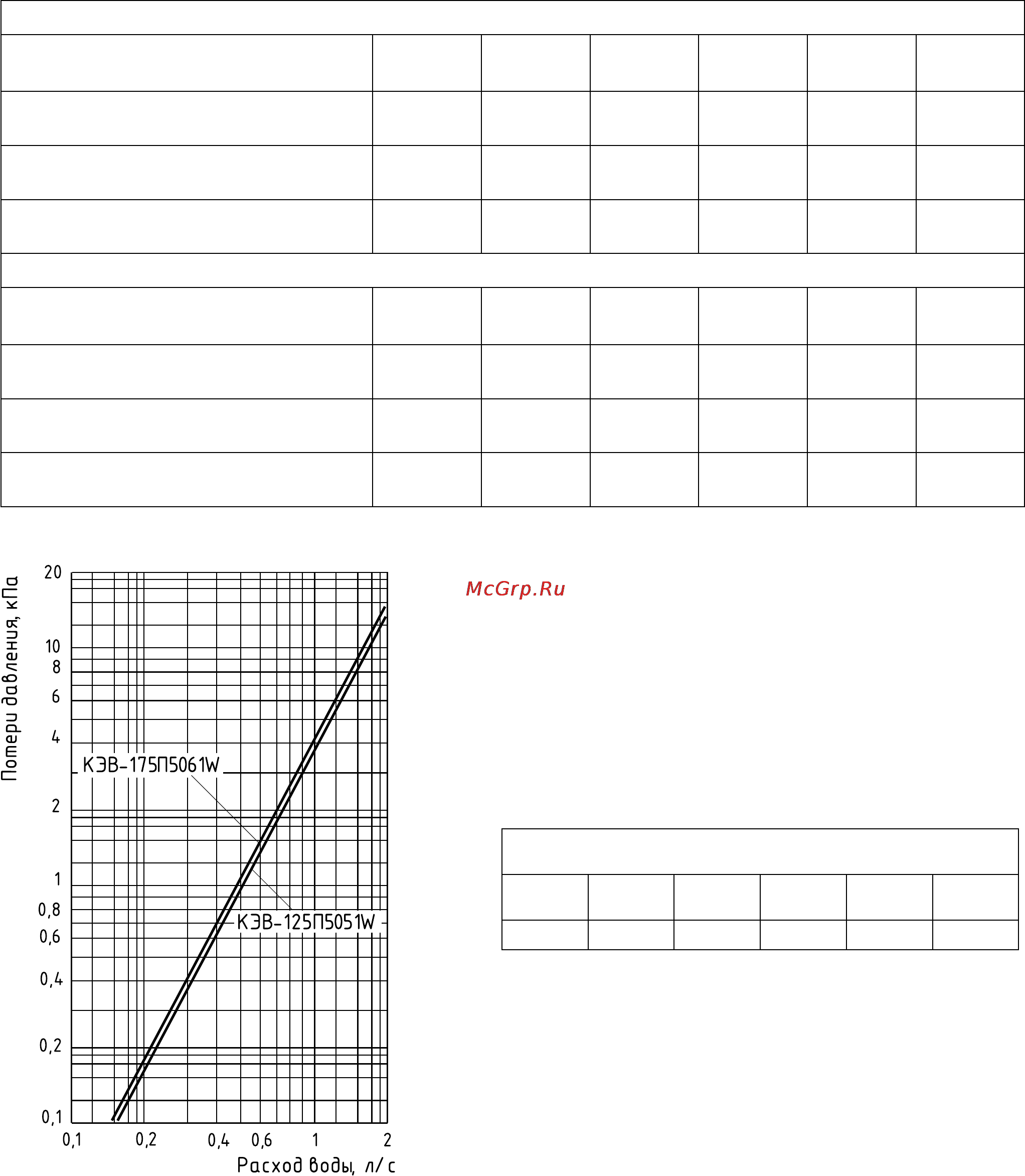

Величина падения давления рассчитана для температуры

воды 95/70 °С. Для других температур эта величина

умножается на коэффициент К.

Температураводынавходе/выходе,°С

150/70 130/70 105/70 95/70 80/60 60/40

К=0,93 К=0,95 К=0,98 К=1 К=1,04 К=1,12

Рисунок 1. Гидравлические характеристики

Таблица 2. Тепловые характеристики завес при температуре воздуха в помещении +15ºС

КЭВ-125П5051W

Температураводынавходе/выходе,ºС 150/70 130/70 105/70 95/70 80/60 60/40

Тепловая мощность, кВт

при max/min расходе воздуха

69,9/54,9 66,5/52,4 62,5/49,3 61,0/48,4 49,0/38,6 25,3/19,3

Подогрев воздуха, ºС

при max/min расходе воздуха

32/35 30/34 28/32 28/31 22/25 11/12

Расход воды, л/с

при max/min расходе воздуха

0,24/0,19 0,30/0,24 0,48/0,38 0,66/0,52 0,66/0,52 0,34/0,26

КЭВ-175П5061W

Температураводынавходе/выходе,ºС 150/70 130/70 105/70 95/70 80/60 60/40

Тепловая мощность, кВт

при max/min расходе воздуха

105,8/89,0 99,2/83,4

91,1/76,5 87,8/73,7 70,9/59,5 39,5/33,1

Подогрев воздуха, ºС

при max/min расходе воздуха

35/38 32/36 30/33 29/31 23/25 13/14

Расход воды, л/с

при max/min расходе воздуха

0,36/0,30 0,45/0,38 0,70/0,59 0,95/0,80 0,95/0,80 0,53/0,44
