Тепломаш КЭВ-125П5051W нерж. [8/16] Завеса

8

М

1

1

3

3

6

5

вход вход

А

1 - Шаровый запорный кран;

2 - Фильтр грубой очистки;

3 - Соединительный фитинг;

4 - Насос;

АВ

1

1

3

3

4

вход

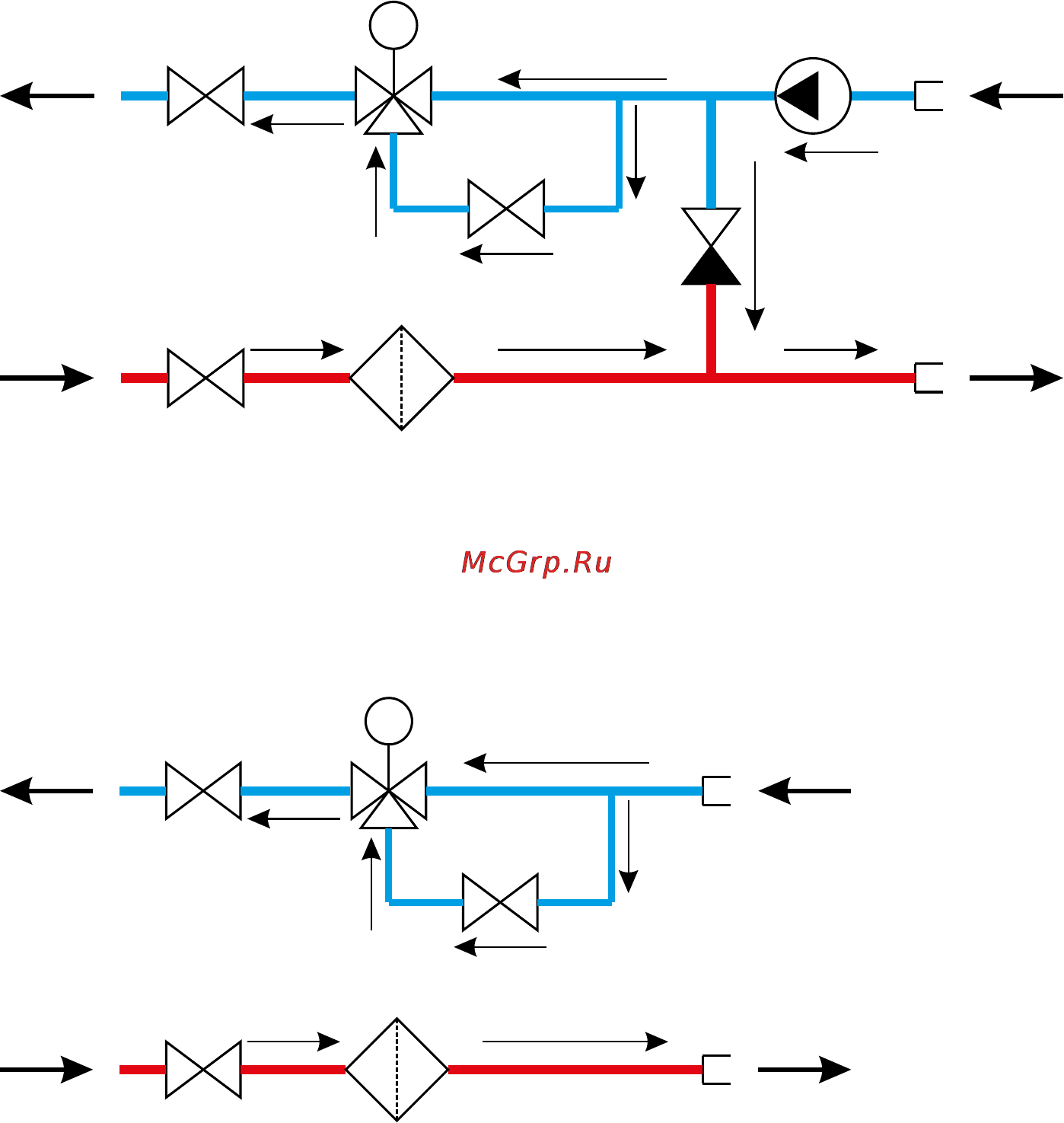

Рисунок 4. Схема узла терморегулирования с трехходовым регулирующим клапаном и насосом.

Рисунок 5. Схема узла терморегулирования с трехходовым регулирующим клапаном.

– температура в помещении должна быть выше 0°С;

– установить и закрепить завесу согласно п.7.2;

– подключить гибкую подводку к патрубкам теплообменника (рисунок 3 поз.1)

– заполнить систему водой и выпустить воздух из основной магистрали.

7.4.6 Для выпуска воздуха из теплообменника необходимо:

– закрыть краны подачи теплоносителя в завесу;

– вывернуть резьбовые заглушки с отводов теплообменника и надеть на них резиновые трубки, поместив

концы трубок в сосуды с водой (см. п.4.6);

– открыть краны подачи теплоносителя в завесу;

– после видимого выхода воздуха из трубок (прекращения выхода пузырьков воздуха) закрыть краны подачи

7.5.1 При вводе завесы в эксплуатацию необходимо:

– убедиться в отсутствии препятствий для всасывания воздуха;

– проверить напряжение питания;

– при первой пусконаладке, а также после слива теплоносителя из системы требуется принятие мер по

заполнению системы водой. Следует помнить, что непринятие мер по выпуску воздуха из теплообменника может

привести к образованию воздушных пробок с последующим замерзанием теплоносителя и разрывом трубок;

– В количественной схеме (рисунок 5) терморегулирования насос отсутствует. Трехходовой клапан по команде

термостата просто открывает и перекрывает основной поток воды через теплообменник. При этом обратная вода, равно

как и нагретый воздух имеют переменную температуру. Рекомендуется использовать данную схему при ΔР ≥ 40 кПа
