9–8 РУКОВОДСТВО ПО СИСТЕМЕ НАВИГАЦИИ
1. NAVI : Навигация
2. MENU : Главное меню
3. TRIP : Данные по движению
автомобиля
4. DIM : Регулировка яркости

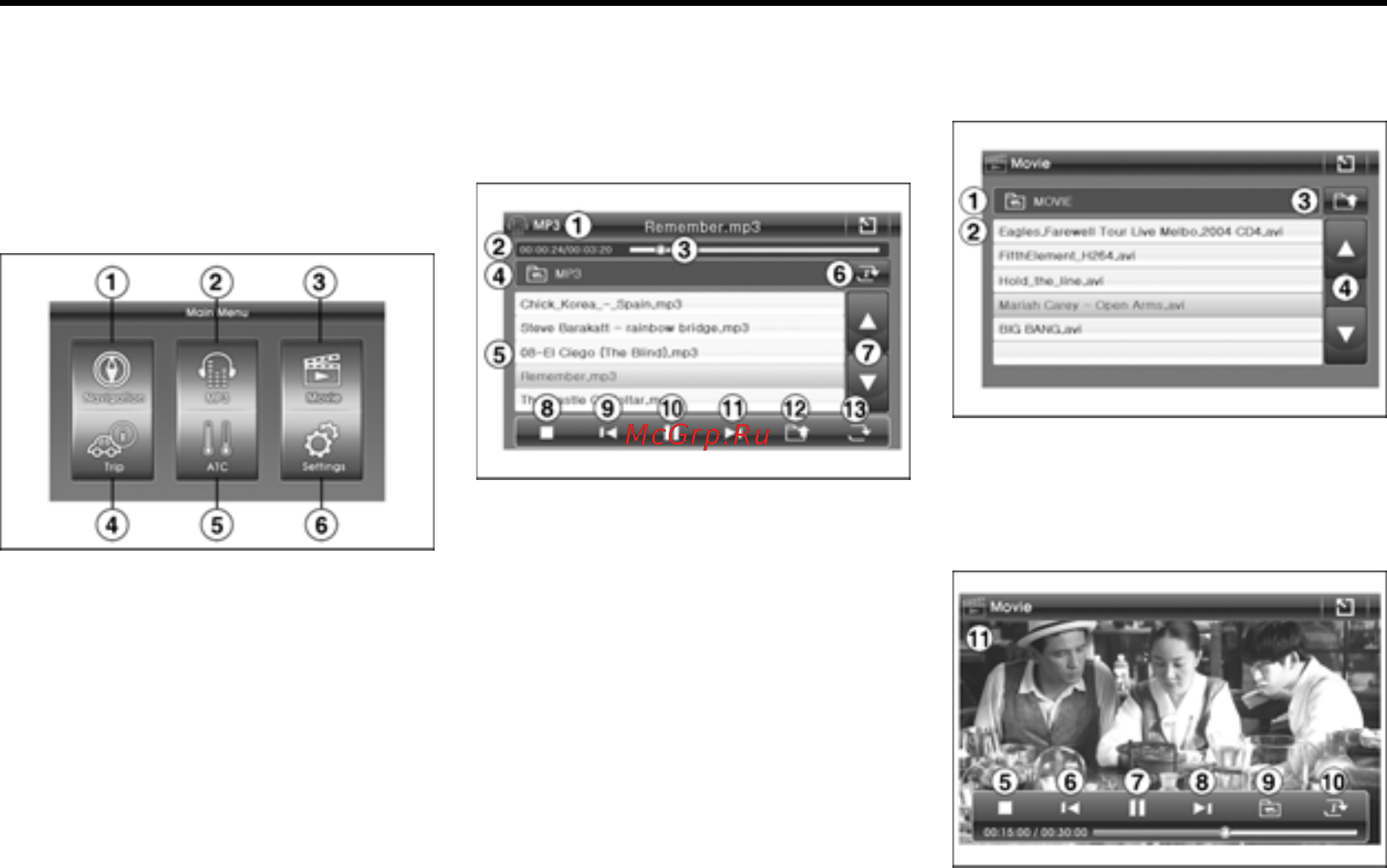

Главное меню
Нажмите клавишу MENU для отображения
экрана главного меню. Из этого экрана
можно получить доступ ко всем функциям
навигационной системы. Экранные кнопки
подсвечиваются, когда функции доступны,
и отключаются, когда функции
недоступны.
1. Навигация
2. MP3
3. Видеофильм
4. Информация о маршруте
5. Информация о температуре
окружающего воздуха
6. Настройки
MP3
1. Информация о файле
2. Длительность воспроизведения
3. Статус воспроизведения
4. Текущая папка
5. Список файлов
6. Повтор
7. Управление списками
8. Стоп
9. Предыдущий файл
10. Воспроизведение/пауза
11. Следующий файл
12. Папка выше
13. Произвольный порядок
Видеофильм
1. Текущая папка
2. Список файлов
3. Папка выше
4. Управление списками
5. Стоп
