4.8 Л о г и к а р а б о т ы п р и п о д к л ю ч е н и и д о п о л н и т е л ь н ы х у с т р о й с т в к Б л о к у - W

4.8.1 Для подключения концевого выключателя, смесительного узла или термостата защиты от

замораживания к одной завесе или к группе завес предназначен блок подключения концевого выключателя,

смесительного узла и термостата защиты от замораживания к завесам и тепловентиляторам с водяным источником

тепла и без источника тепла «Блок-W» (опция). Электрическая схема блока приведена на рисунке 5.

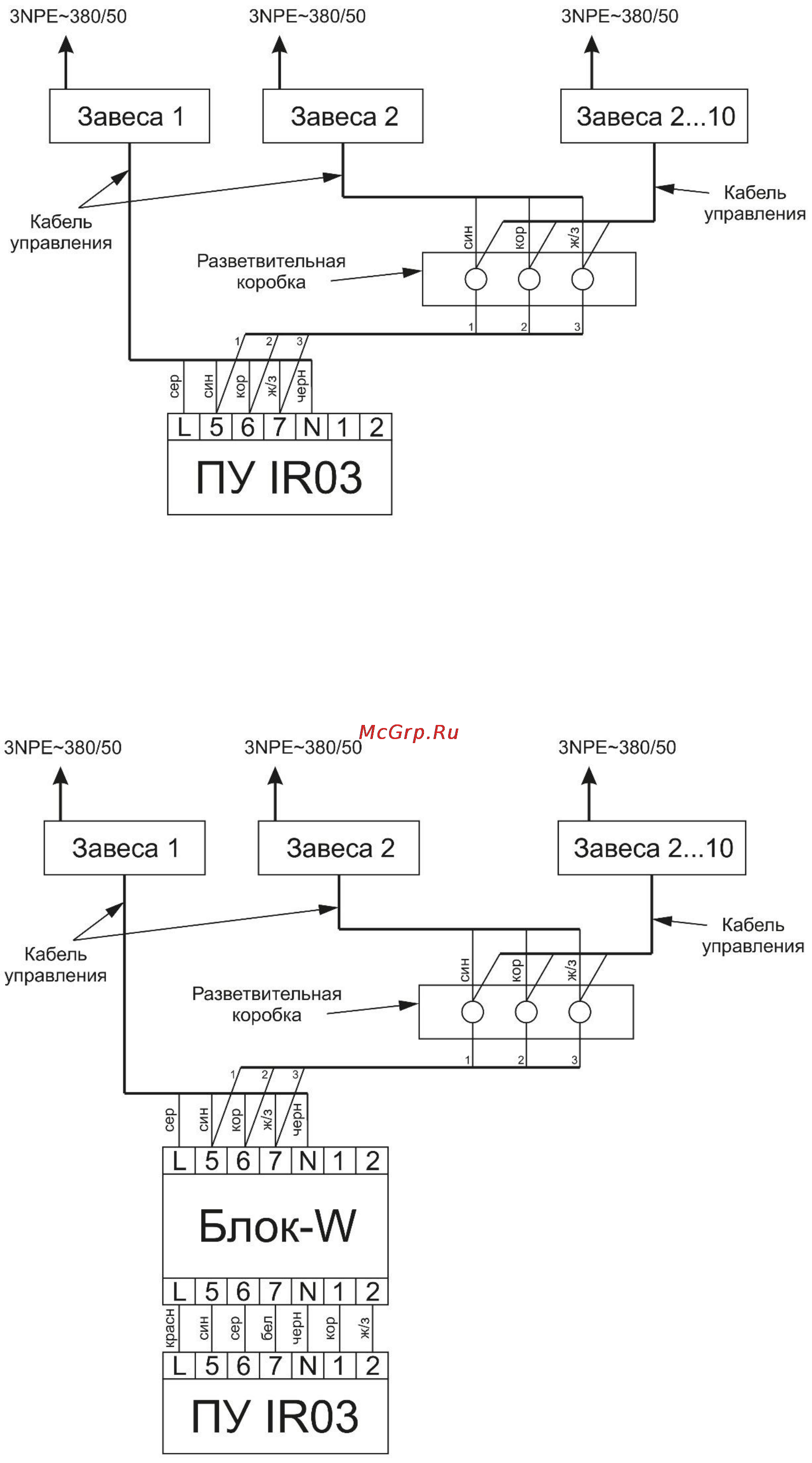

4.9 Схема подключения группы завес к одному пульту управления с использованием «Блок-W» представлена

на рисунке ниже. Описание подключения см. п.4.7.2. Более подробное описание подключения завес к «Блок-W» смотри
