Тепломаш КЭВ-220П8010W [5/20] Вкл клапана не активна выкл клапана

« »

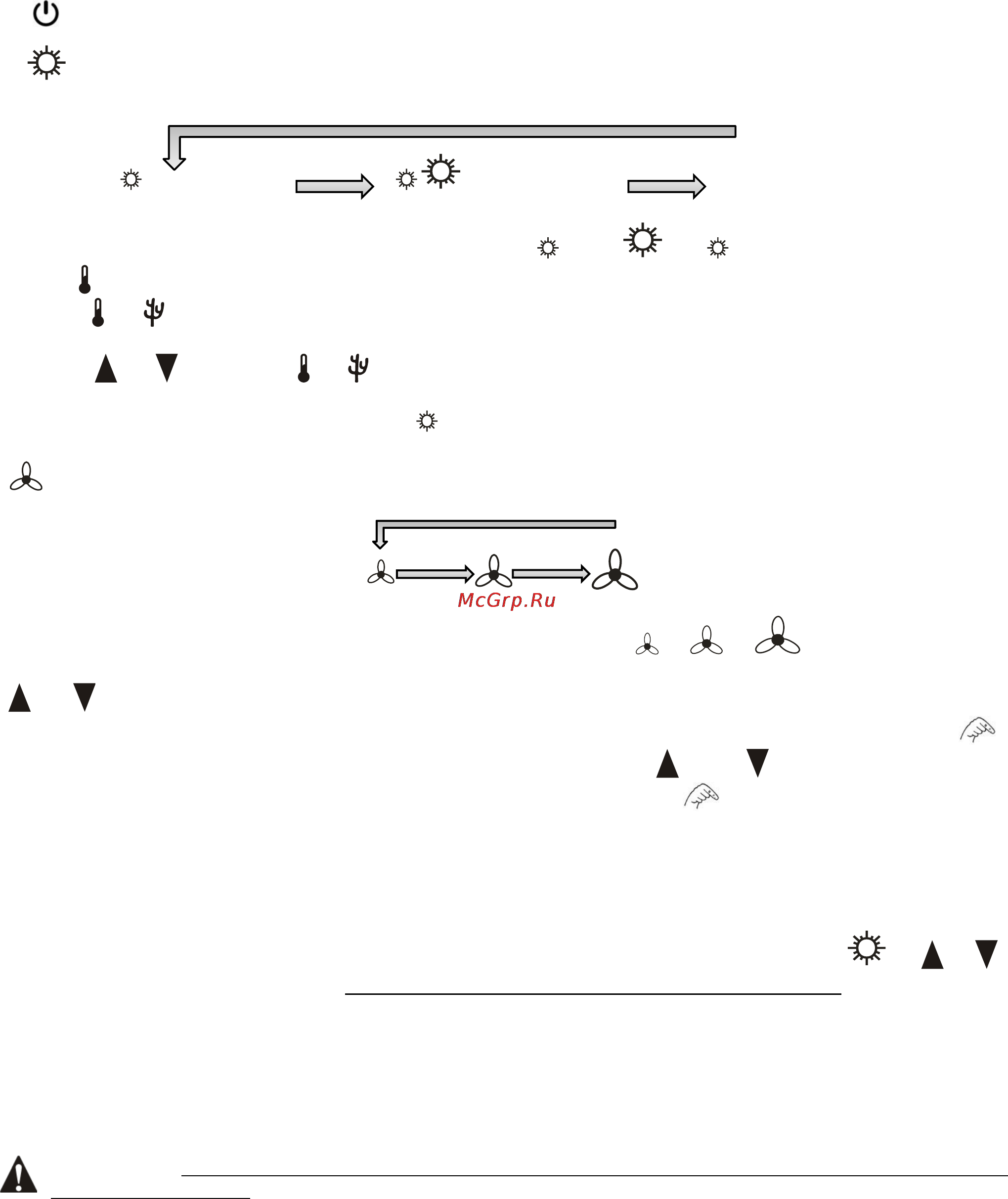

-кнопка включения/выключения завесы.

« »

-кнопка включения и переключения режимов тепловой мощности завесы. Для завес с водяным источником

тепла кнопка включает или выключает клапан. В общем случае переключение происходит по схеме:

вкл. клапана не активна выкл. клапана

При переключении режимов мощности напротив пиктограмм « » или « » и « » загораются светодиоды;

Символ « » отображается на ЖК-дисплее и соответствует включению клапана

Символы « » и « » отображаются на ЖК-дисплее, но не активны.

Светодиоды загораются только при температуре окружающего воздуха меньшей, чем температура, установленная

кнопками « » и « », а символы « » и « » при любом соотношении этих температур. Нагреватели включаются через

5 сек после начала свечения светодиодов, выключаются через 10 сек после гашения светодиодов при повышении

температуры или выключения нагрева кнопкой « »

« » - кнопка переключения режимов расхода воздуха. Переключение происходит по схеме:

больший значок соответствует большему расходу, напротив пиктограмм, « », « », « » загорается

соответствующий светодиод.

« » и « » - кнопки установки требуемой температуры. При нажатии кнопок установки требуемой температуры на

ЖК-дисплее появляется значение задаваемой температуры. Задаваемая температура воздуха вместе с символом « »

появляется в момент нажатия кнопок установки требуемой температуры « » или « ». По истечении 10 секунд

дисплей возвращается к значению температуры окружающего воздуха, символ « » исчезает с дисплея.

На дисплее отображается температура окружающего воздуха в пределах от 0 до +40°С.

Регулируемый диапазон температур от +5 до +35°С.

При температуре воздуха ниже 0°C отображается символ «LO».

При температуре воздуха выше +40°C отображается символ «HI».

ПРИМЕЧАНИЕ – В ЗАВЕСАХ С ВОДЯНЫМ ИСТОЧНИКОМ ТЕПЛА ФУНКЦИИ КНОПОК « », « », « »

ДЕЙСТВИТЕЛЬНЫ ТОЛЬКО ПРИ НАЛИЧИИ СМЕСИТЕЛЬНОГО УЗЛА.

4.6.3 В завесах с водяным воздухонагревателем включение любого из режимов мощности подключает

трехходовой клапан смесительного узла, который имеет два положения: открыт (полная подача воды) и закрыт.

Положение клапана будет зависеть от соотношения температур воздуха в помещении и установленной на пульте.

4.6.4 Для включения завесы в режим вентилятора (без нагрева) необходимо установить кнопкой температуру

ниже температуры окружающего воздуха (при этом все режимы нагрева будут автоматически выключены).

4.6.5 Требования к месту установки пульта изложены в описании, которое находится в упаковочной коробке

пульта.

ВНИМАНИЕ! Пульт управления должен быть установлен в том же помещении, что и завеса, но вне зоны выброса

струи воздуха из сопла.

4.7 У п р а в л е н и е н е с к о л ь к и м и з а в е с а м и п о с р е д с т в о м п у л ь т а у п р а в л е н и я IR03

4.7.1 К одному пульту управления IR03 можно подключать несколько однотипных или разных моделей завес

в количестве, указанном в таблице 1. Тип разных моделей завес может состоять из серий 500, 700, 800 (КЭВ-

140П5110W, КЭВ-200П5120W, КЭВ-125П5050W(A), КЭВ-175П5060W(A), КЭВ-170П7010W(A), КЭВ-230П7020W(A),

КЭВ-220П8010W(A)).

4.7.2 Для управления группой завес с одного пульта необходимо, каждую завесу подключить через свой

автоматический выключатель к тянущемуся кабелю питания завесы. Кабель управления завесой 1 подключен

пятижильным кабелем к клеммной колодки пульта управления IR03, остальные параллельно подключить к клеммам

пульта на контакты 5,6,7 через разветвительную коробку. Схема подключения группы завес к одному пульту

управления IR03 показана на рисунке ниже.
