Установка и выставление уровня стиральной
машины

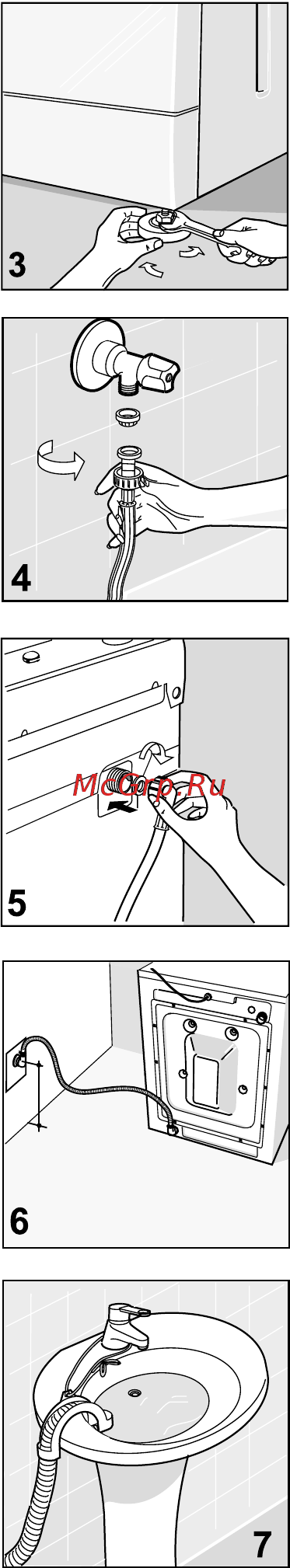

Выбрав для машины подходящее место, выставите ее
по уровню при помощи регулируемых ножек [Рис. 3].
Обратите особое внимание на выбор положения
машины, на ее выровненность и на прочность затяжки
контргаек.
В том случае, если выставление стиральной машины
по уровню не выполнено правильно, машина будет
неустойчива, во время работы будет шуметь, что может
впоследствии привести к ее повреждению.
Если машина устанавливается на паласное покрытие,
следует проверить, чтобы между ней и полом свободно
циркулировал воздух.
Не рекомендуется устанавливать стиральную машину
в помещениях, где температура может опуститься ниже
0
o
C.
Подключение к водопроводу
➘ Давление воды в водопроводной сети должно быть
в пределах 0,05  1,00 мПа (0,5  10 bar.)
➘ До подключения машины откройте кран и дайте воде
стечь, чтобы трубы очистились от загрязнений, типа песка
и ржавчины (выполнение данной операции имеет особое
значение для тех случаев, когда стиральная машина долгое
время не использовалась, или когда она подключается к
изогнутому трубопроводу подачи воды).
➘ Заливной шланг должен быть соединен с краном
холодной воды резьбовым патрубком 3/4”.
➘ Между краном и трубой проложите фильтрующую
прокладку, входящую в комплект машины, и затем туго
затяните соединение [рис. 4].
➘ Положите прокладку и на другую оконечность заливного
шланга и прикрутите ее к стиральной машине [рис. 5].
➘ Во время стирки кран подачи воды должен быть
полностью открыт.
➘ Сливная труба воды должна находиться на высоте от 60
до 90 см [рис. 6].
➘ Если предусмотрен слив воды непосредственно в
канализацию, свободный край трубы стиральной
машины должен быть вставлен в канализационную
трубу с внутренним диаметром не менее 40 мм.
➘ Следите за тем, чтобы сливная труба машины не
была герметично вставлена в канализационную
трубу, с тем, чтобы сифон не заполнялся воздухом,
и соответственно, не происходил перелив воды.
➘ В случае, если вода сливается в мойку или куда
либо еще, свободная оконечность трубы должна быть
закреплена в месте ее перегиба специальным
держателем, входящим в комплект машины. Таким
образом положите трубу на край мойки и закрепите
держатель так, чтобы труба не упала [рис. 7].
Сточный канал мойки должен быть чистым с тем,
чтобы вода могла течь по нему свободно.
M
IN
. 6
0
C
M
M
A
X
.9
0
C
M
4
SM753.p65 04/10/01, 17.4054
