Тепломаш КЭВ-AT28H [15/31] 1 электрические схемы газовых воздухонагревателей

4- Электрическое подключение

4-1 Электрические схемы газовых воздухонагревателей

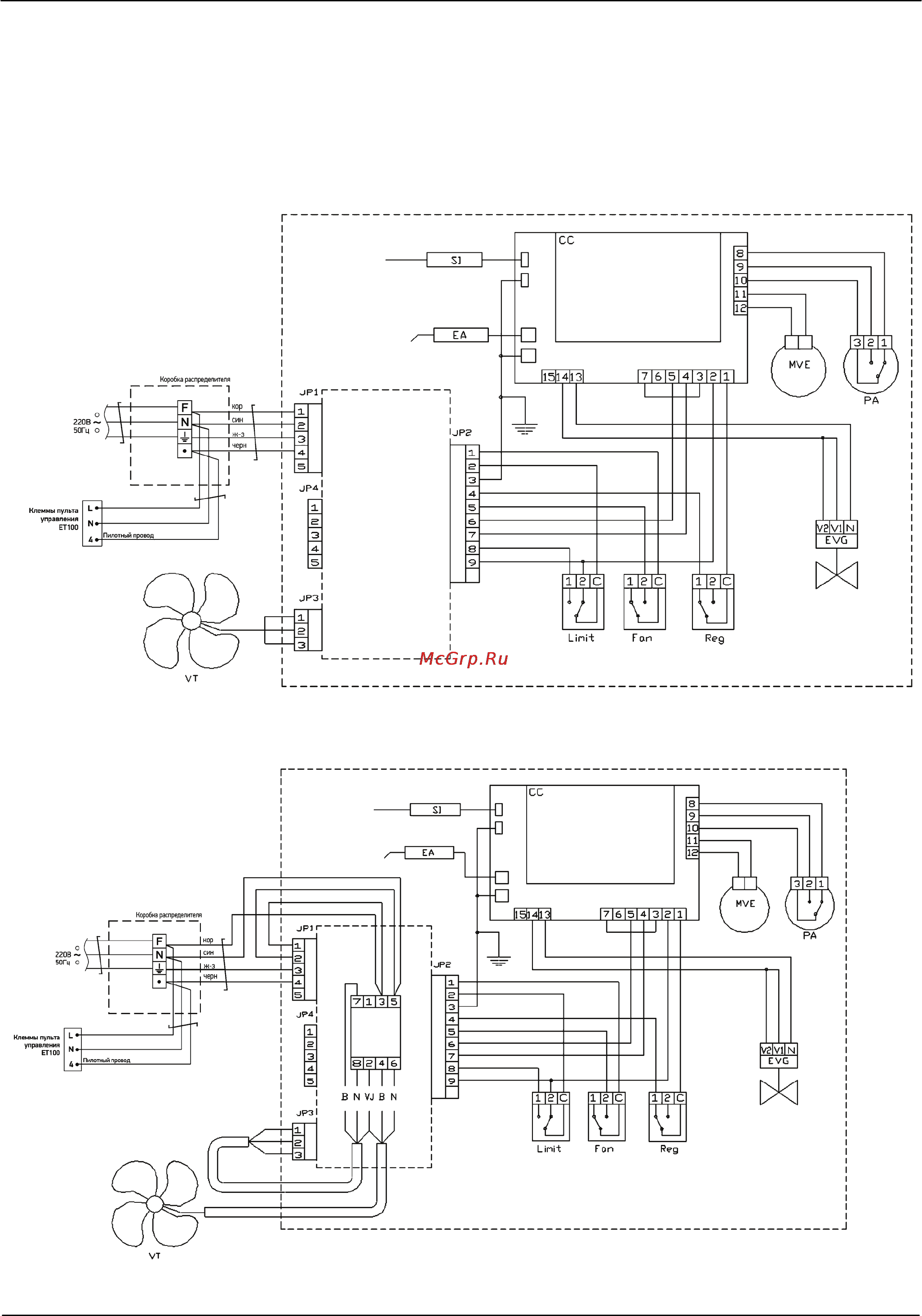

Электрическая схема газовых воздухонагревателей без модуляции (одноступенчатый газовый блок):

Электрическая схема воздухонагревателя ATC 75:
