Данная вытяжка предназначена для монта
жа на стене кухни.
1. Снимите жиропоглощающий фильтр
(см. инструкцию по эксплуатации).
2. Начертите линию на стене от потолка до
нижнего края вытяжки в центре того
места, в котором предполагается уста
новить вытяжку. Рис. 6.
3. Используйте шаблон для маркировки
на стене точек, в которых будут уста
новлены шурупы. Чтобы облегчить под
вешивание вытяжки, начертите контур
той зоны, где будет крепиться вытяж
ка. Рис. 6.
Обеспечьте минимальное расстояние
между варочной панелью и вытяжкой
550 мм – для электрической варочной па
нели и 650 мм – для газовой варочной па
нели. Нижний край шаблона располагается
на уровне нижнего края вытяжки (стеклян
ный экран).
4. Просверлите 3 отверстия диаметром
8 мм для вытяжки и 2 отверстия диамет
ром 8 мм для обшивки. Вставьте дюбе
ли в отверстия таким образом, чтобы
они были заподлицо со стеной. Рис. 6.
Примечание. Если предполагается уста
навливать какиелибо специальные принад
лежности, это следует учесть.
5. Привинтите один уголок вверху и два
внизу. Рис. 7.
6. Подвесьте вытяжку. Выровняйте ее по
высоте и по горизонтали с помощью ре
гулировочных винтов. Рис. 8.
Стеклянный экран не должен ка
саться стены.
7. Ввинтите нижний шуруп (с шестигран
ной головкой). Рис. 9.
Если при завинчивании шурупа
оказывать давление на стеклянный эк
ран, стекло может разбиться.
8. Наклейте защитную пленку на отверстия
для двух нижних крепежных шурупов в
защитной решетке. Рис. 9.
9. Подсоедините трубу для вывода воз
духа.
10.Подключите вытяжку к электропитанию.
11.Снимите защитную пленку с обеих сек
ций вытяжной трубы.
Старайтесь избежать повреждений
чувствительных поверхностей.
12. Задвиньте верхнюю секцию вытяжной
трубы (пазы внизу) в нижнюю секцию
вытяжной трубы Рис. 10.
При вставлении секций одну в дру
гую старайтесь их не поцарапать, для
чего, например, установите в качестве
защиты монтажные шаблоны по краям
нижней секции вытяжной трубы. Рис. 10.
13.Вставьте полную вытяжную трубу под
углом в стеклянный экран и поверните
ее назад. Рис. 10.
14.Осторожно выдвиньте верхнюю секцию
вытяжной трубы вверх и с боков привин
тите двумя винтами к уголку. Рис. 11.
15.Установите на место жиропоглощаю
щий фильтр (см. инструкцию по эксплу
атации).
Переход от режима
отвода воздуха к режиму
циркуляции воздуха
Переключение системы
электронного управления
на режим циркуляции воздуха:
На заводеизготовителе вытяжка на
строена на режим отвода воздуха.
Для изменения режима вытяжка должна
быть подключена к сети и выключена.
Монтаж

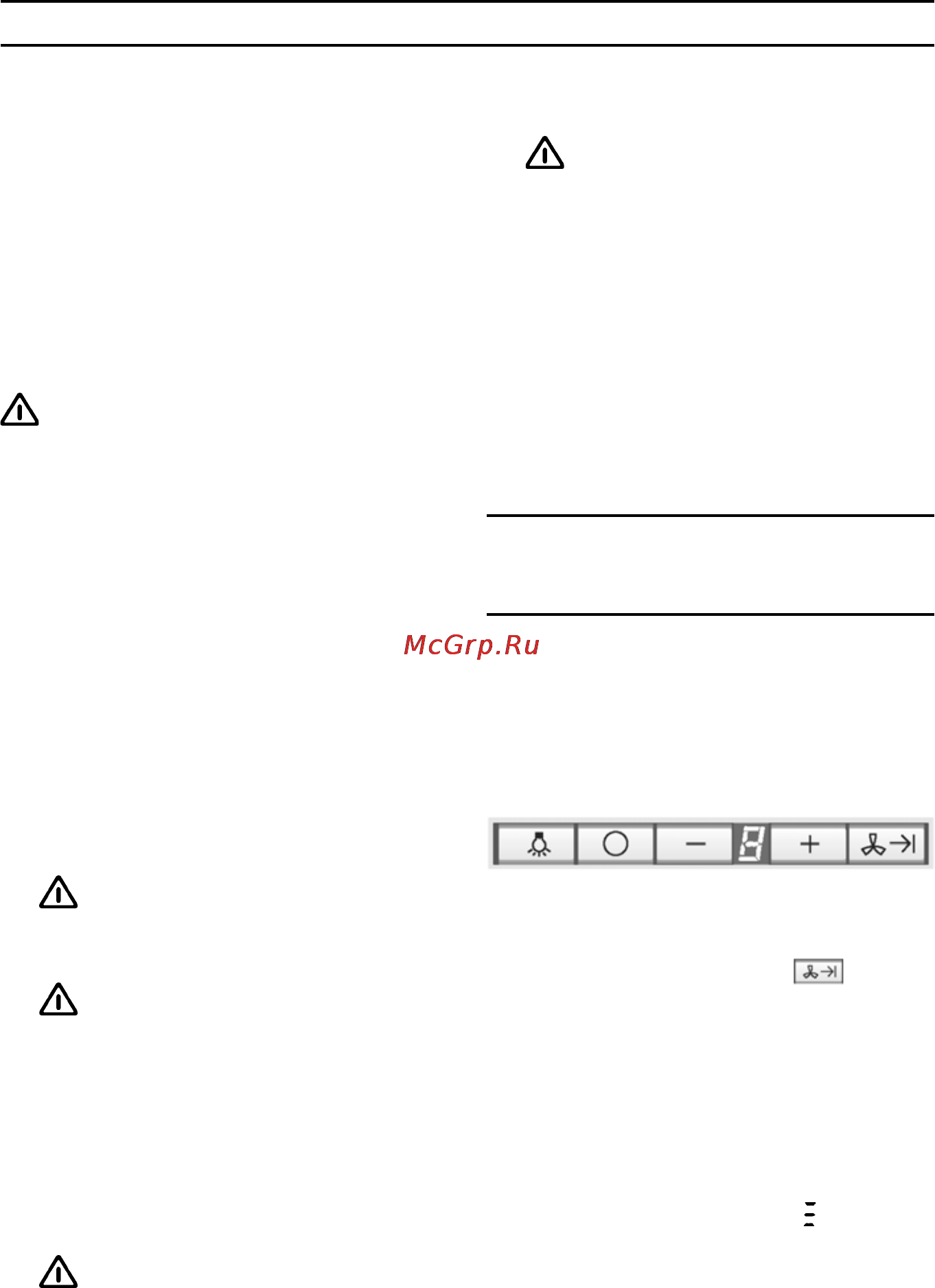

1. Нажмите и удерживайте нажатой клави
шу 0.
2. Пока на индикаторе мигает 0, дополни
тельно нажмите клавишу , пока на
индикаторе не появится
CC
CC
C. Когда эта ин
дикация появится, отпустите клавиши.
Индикация
CC
CC
C исчезнет через короткое
время. Теперь система электронного
управления настроена на режим цирку
ляции воздуха.
Повторив шаги 1 и 2, Вы можете пере
вести систему электронного управле
ния назад в режим отвода воздуха (на
индикаторе отображается ).
