ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Открутите верхний опорный кронштейн
Fig. 4 (12)
(2 шт.
Torx 25)
Fig. 4 (13)
и вытяните вверх.
u
Дверь приподнимите и отставьте в сторону.

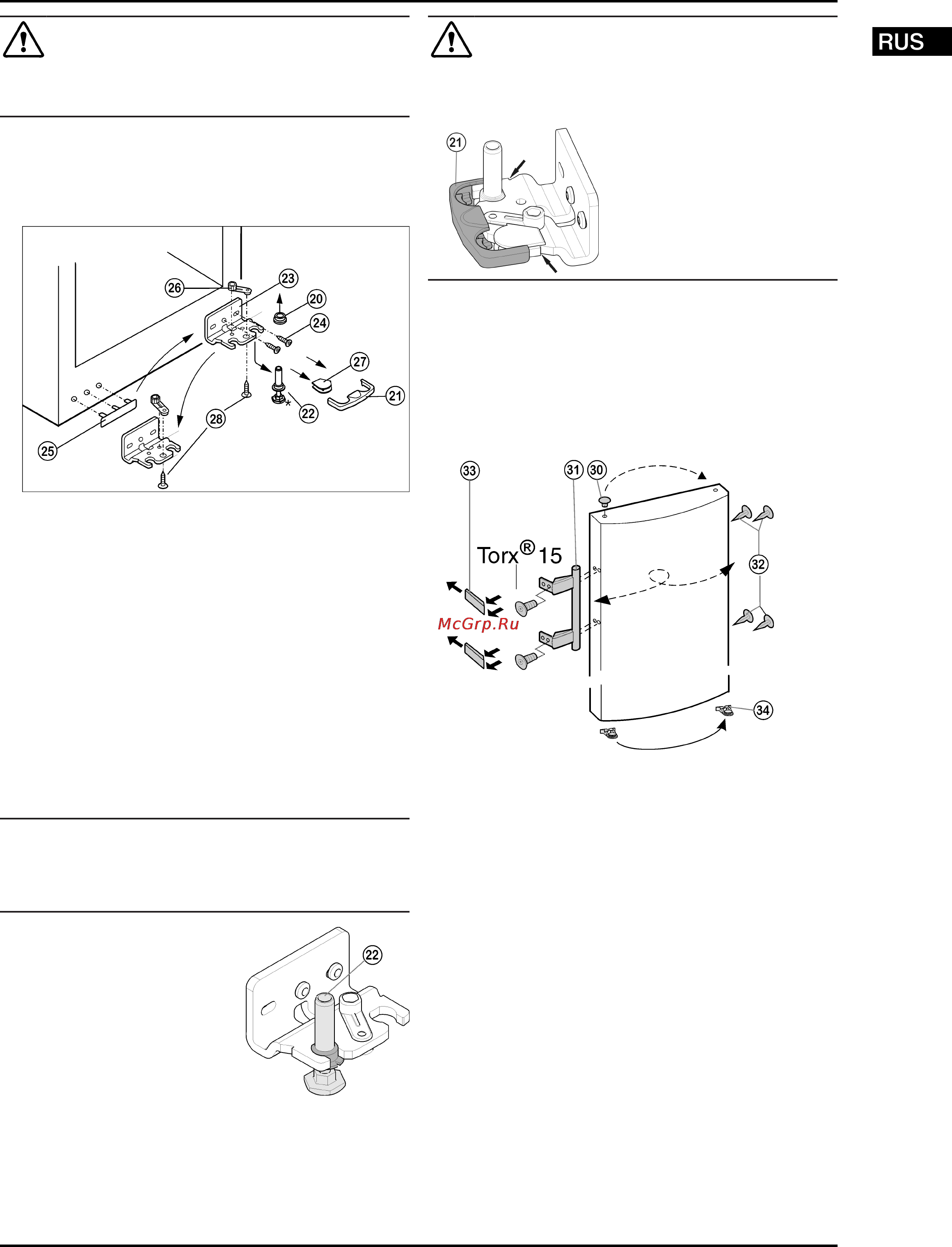

4.1.2 Перестановка опорных деталей
Fig. 5
u
Предохранитель
Fig. 5 (21)
снимите движением вперед.
u
Снимите крышку
Fig. 5 (27)
.*
u
При необходимости с помощью второго человека устрой-
ство слегка наклоните назад, чтобы удалить опорный па-
лец.
u
Вытяните опорный палец
Fig. 5 (22)
вниз и вперёд. При
этом следите за гнездом шарнира
Fig. 5 (20)
.
u
Открутите опорный кронштейн
Fig. 5 (23)
(2 шт. Torx 25)
Fig. 5 (24)
.
u
Открутите опорную деталь
Fig. 5 (26)
(1 Torx 25)
Fig. 5 (28)
и, переставив в отверстие на противоположной
стороне опорного кронштейна, снова прикрутите.
u
Осторожно приподнимите и переставьте крышку
Fig. 5 (25)
со стороны ручки.
u
Снова прикрутите опорный кронштейн
Fig. 5 (23)
на но-
вой стороне шарнира, при необходимости с помощью ак-
кумуляторного шуруповерта через внешний продольный
паз и круглое отверстие.
Указание
u
Если необходимо, например, чтобы скомпенсировать не-
ровности пола, вместо круглого отверстия для прикру-
чивания можно использовать также второй продольный
паз.
u
Снова слегка наклоните ус-
тройство назад и снова ус-
тановите опорный палец
Fig. 6 (22)
. Зазубрина дол-
жна быть расположена спе-
реди.
u
Установите крышку
Fig. 5 (27)
на противополож-
ной стороне.*
Fig. 6
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Предохранитель
(21)
нужно зафиксировать сбоку на
кронштейне, чтобы опорный палец и двери были защи-
щены от выпадения.
u
u
Снова защелкните предохранитель
(21)
на опорном
кронштейне.
u
Наденьте гнездо шарнира
Fig. 5 (20)
.
4.1.3 Перестановка ручки
u
Выведите из фиксатора дверцы пружинный зажим
Fig. 7 (34)
и переставьте его на новую сторону шарнира.
u
Извлеките пробку
Fig. 7 (30)
из опорной втулки дверцы и
переставьте.
Fig. 7
u
Снимите и переставьте на противоположную сторону
дверную ручку
Fig. 7 (31)
, пробку
Fig. 7 (32)
и прижимные
пластины
Fig. 7 (33)
.
u
При установке прижимных пластин на противоположной
стороне следите за правильной фиксацией.
4.1.4 Монтаж двери
u
Установите дверцу сверху на нижний опорный палец
Fig. 5 (22)
.
u
Закройте дверь.
u
Установите верхний опорный кронштейн
Fig. 4 (12)
на но-
вой стороне шарнира и защелкните в дверце.
u
Прикрутите верхний опорный кронштейн
Fig. 4 (12)
(2 шт.
Torx 25)
Fig. 4 (13)
. При необходимости просверлите от-
верстия или используйте аккумуляторную отвертку.
u
Защёлкните крышку
Fig. 4 (10)
и крышку
Fig. 4 (11)
на
противоположной стороне.
4.1.5 Выравнивание дверцы
u
Переставьте средний винт на нижнем опорном крон-
штейне
Fig. 5 (23)
в свободный продольный паз.
u
При необходимости выровняйте дверцы через два про-
дольных паза в нижнем опорном кронштейне
Fig. 5 (23)
параллельно корпусу устройства.
u
Затяните винты.
