6

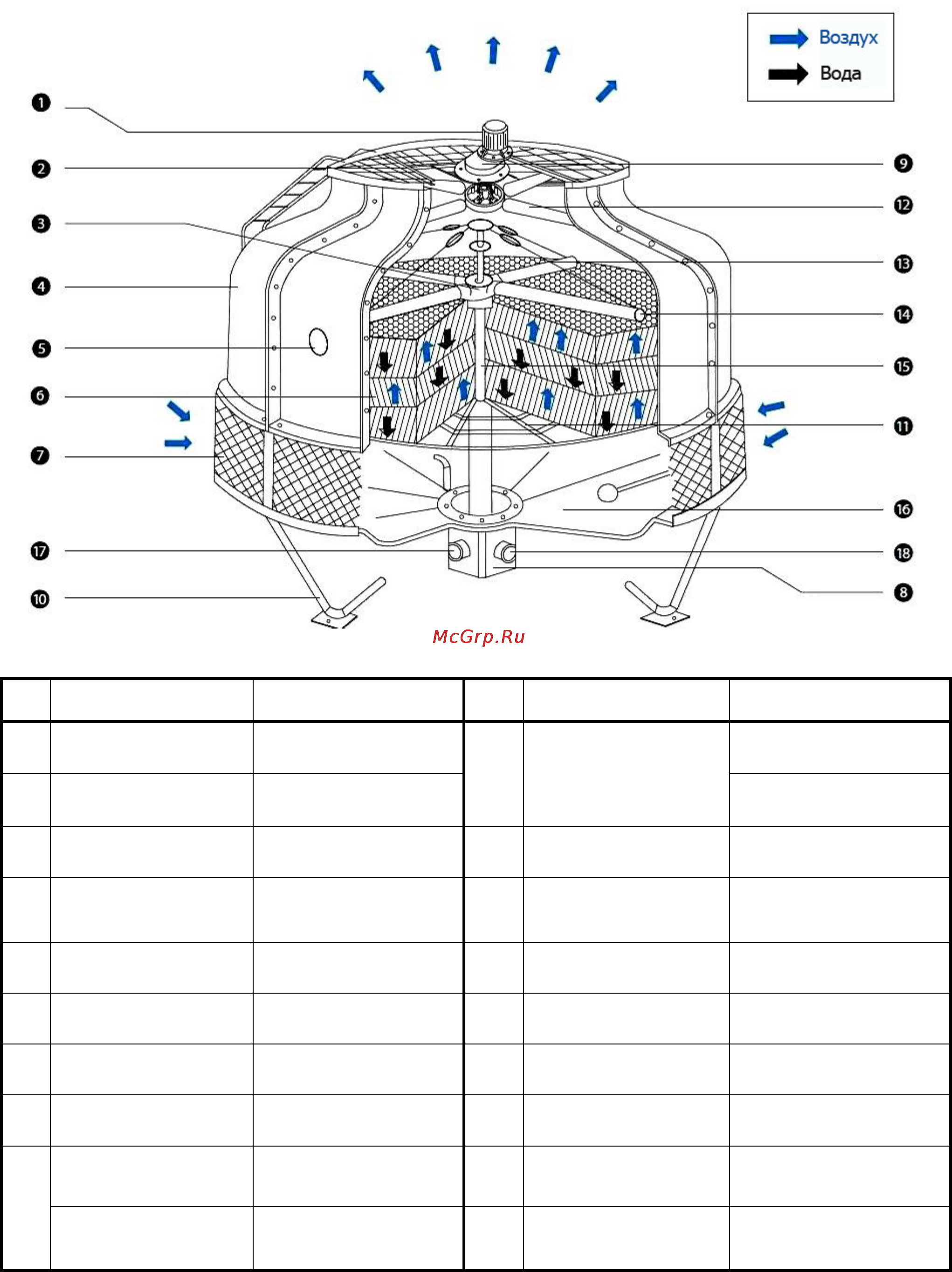

3. Конструкция градирни
№ Наименование Материал № Наименование Материал
1 Двигатель
10 Опора градирни
Стеклопластик
(ГРД-2М~235М)
2 Опора двигателя
Горячеоцинкованная
сталь
Горячеоц. сталь
(ГРД-275М
~1200М)
3
Оросительная
головка
АБС - пластик/
Алюминиевый сплав
11 Опора оросителя
Горячеоцинкованная
сталь
4 Корпус Стеклопластик 12 Вентилятор
АБС - пластик/ Стекло-
пластик/ Алюм. сплав
5
Смотровое
отверстие
ПВХ 13 Натяжное устройство
Горячеоцинкованная
сталь
6 Ороситель ПВХ 14
Распределительные
трубы
ПВХ
7
Воздухозаборная
сетка
ПВХ 15 Напорная труба ПВХ
8
Сливной поддон
(ГРД-175М
~1200М)
Стеклопластик 16 Резервуар для воды Стеклопластик
9
Прямой привод
(ГРД-2М
~150М)
17 Входной патрубок
Стеклопластик/
Алюм. сплав
Редуктор
(ГРД-175М
~1200М)
18 Выходной патрубок
Стеклопластик/
Алюм. сплав
