Тепломаш ГРД-320М [11/49] Дополнительные опции
![Тепломаш ГРД-195М [11/49] Дополнительные опции](/views2/1147440/page11/bgb.png)
11

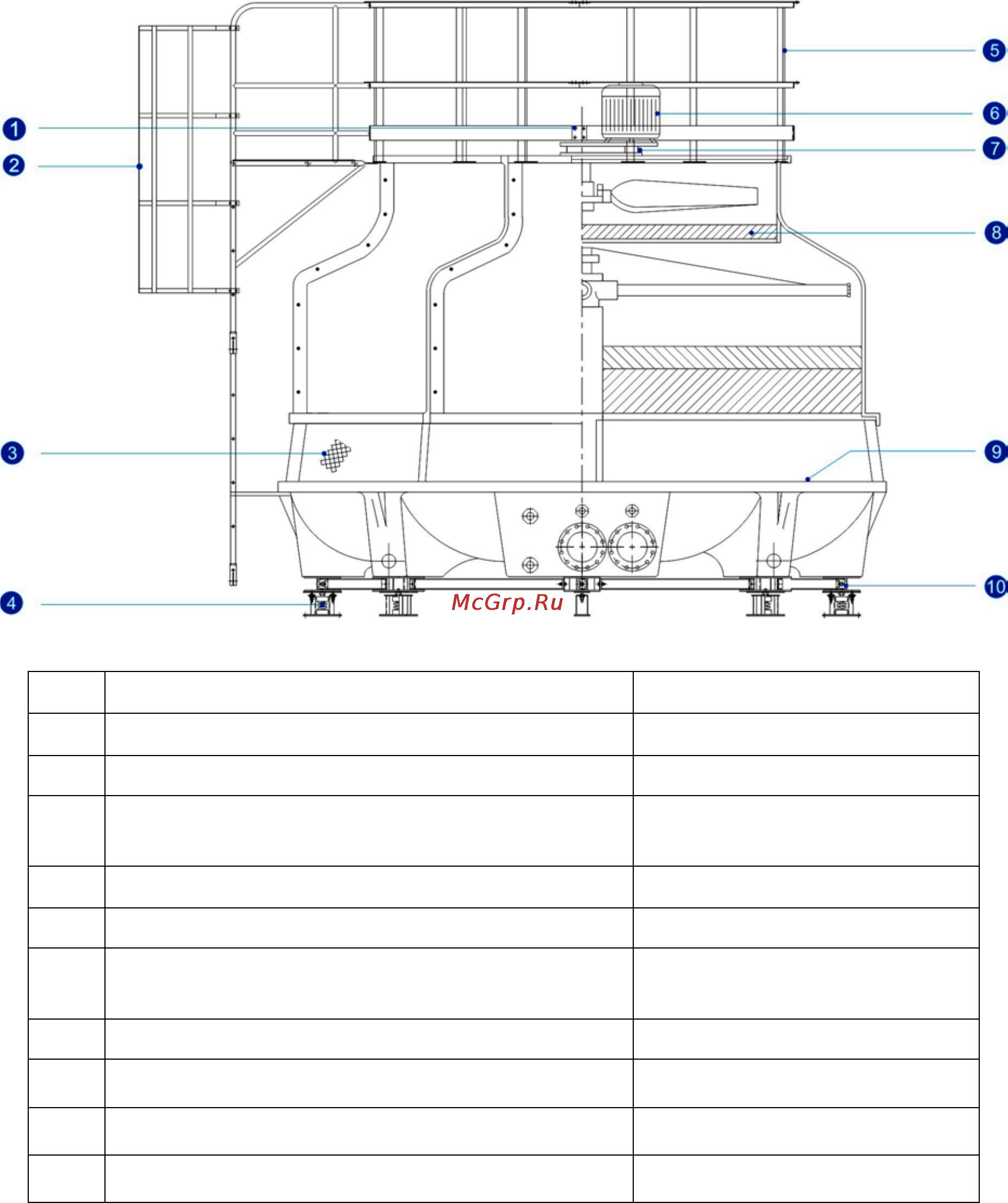

3.11. Дополнительные опции
№ Наименование Материал
1 Вибрационный аварийный выключатель
2 Защитное ограждение Горячеоцинкованная сталь
3
Воздухозаборная жалюзийная решетка
(вместо сетки)
Стеклопластик
4 Пружинный амортизатор Горячеоцинкованная сталь
5 Защитные перила Горячеоцинкованная сталь
6
Электродвигатель с частотным
преобразователем скорости
7 Ременной привод (ГРД-175М~1200М)
8 Каплеуловитель ПВХ
9 Шумоизоляция Нейлон
10 Опора под амортизаторы Горячеоцинкованная сталь
• Вибрационный аварийный выключатель
Для предохранения оборудования и конструкции градирни от повреждения вследствие
возникновения внезапной вибрации, например, при нарушении балансировки вентилятора,
поломки лопастей и других причинах, градирня может быть оборудована вибрационным
аварийным выключателем. Такой выключатель может быть приобретен в качестве опции и
установлен согласно инструкции в разделе 13.5. Функция вибрационного выключателя –
отключение подачи электроэнергии на двигатель вентилятора при появлении повышенных
вибраций.
