11

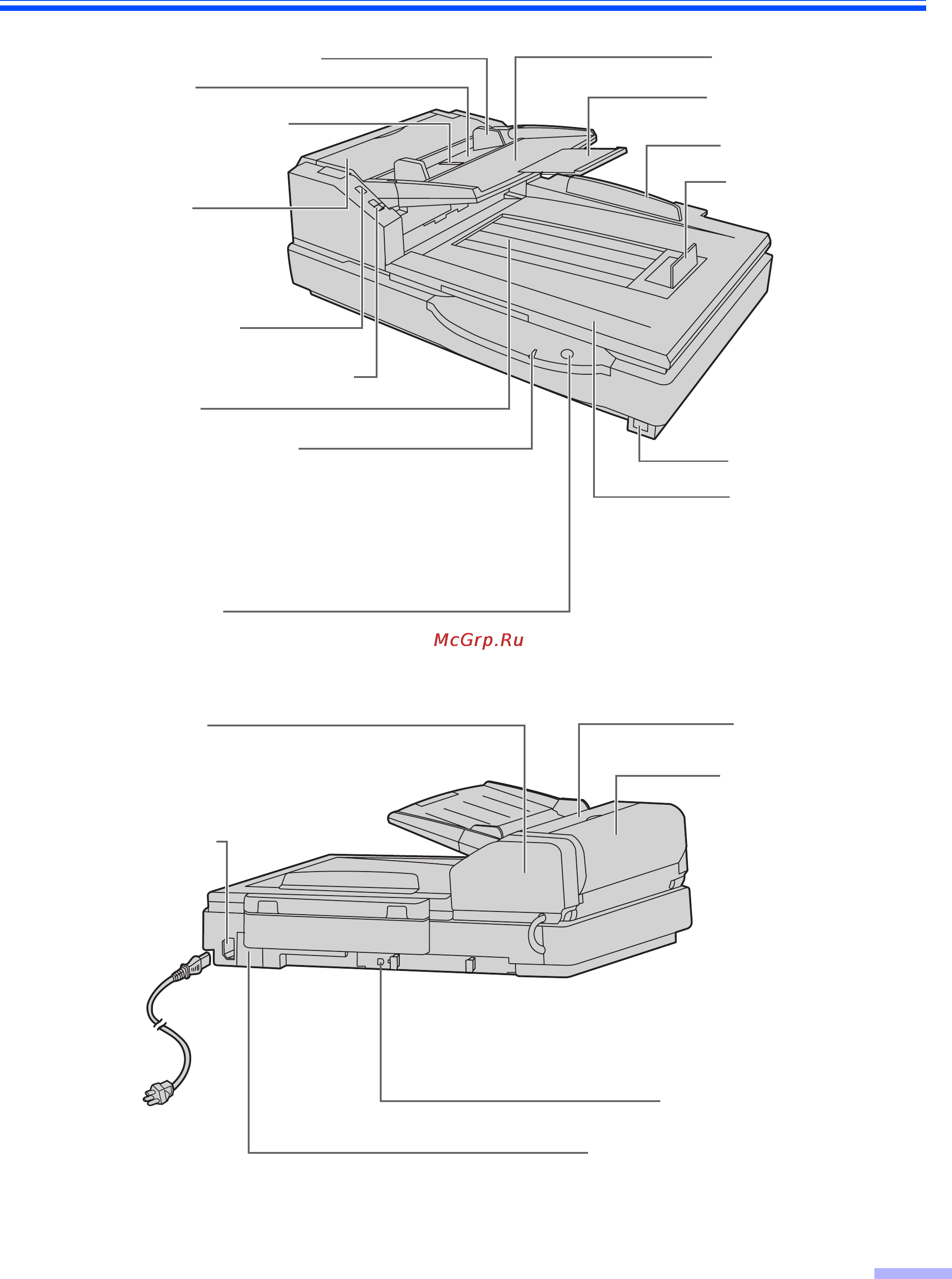

Идентификация компонентов
Расширение
прыгающего лотка
Выходной стопор
Направляющие документов
Обратный стопор
Кнопка Start/Stop
Прыгун
Используется для остановки или начала
сканирования документа
Переключатель
питания
Выходной лоток
Дверца ADF
Переключатель ручной подачи
Блокиратор дверцы
ADF
Индикатор питания (СИД)
Когда питание включено, загорается зеленый индикатор.
Если произошла ошибка, индикатор становитсякрасным
(ровно горит или мигает).
Прыгающий лоток
Крышка отсека
для документов
Селектор направляющих
документа
Разъем для подачи
питания
Выходное отверстие
вентилятора
Кабель
питания
В зависимости
от страны/
региона вилки
могут иметь
различную
форму.
Разъем USB
Верхняя крышка
Дверца выходных
данных
Выходная дверца
