Panasonic KV-S7075C [41/53] Замена расходных материалов
![Panasonic KV-S7075C [41/53] Замена расходных материалов](/views2/1014768/page41/bg29.png)
41
Замена расходных материалов

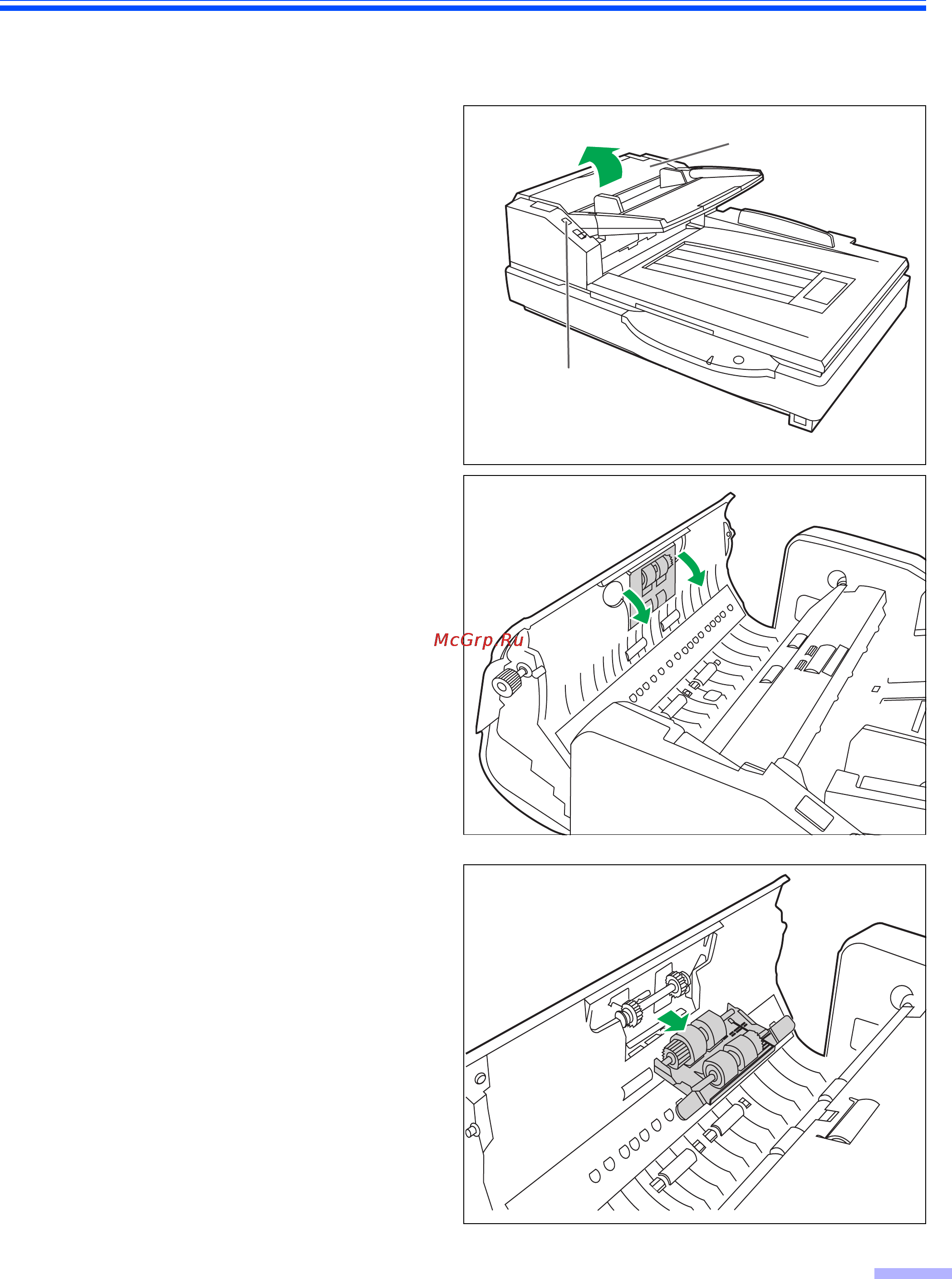

■ Замена блока валика подачи бумаги
Замена рекомендуется после сканирования 300000 листов
1
Отключите питание.
2
Нажмите на блокиратор дверцы ADF
для того, чтобы открыть дверцу ADF.
3
Потяните за модуль податчика
бумаги в направлении стрелки.
4
Удалите модуль податчика бумаги,
как показано на иллюстрации.
5
Откройте продающийся отдельно
набор для Замеы валика (KV-SS015)
и выньте новый блок валика подачи
бумаги.
ADF door
ADF door release
Дверца ADF
Блокиратор дверцы ADF
