12
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ МАШИНЫ

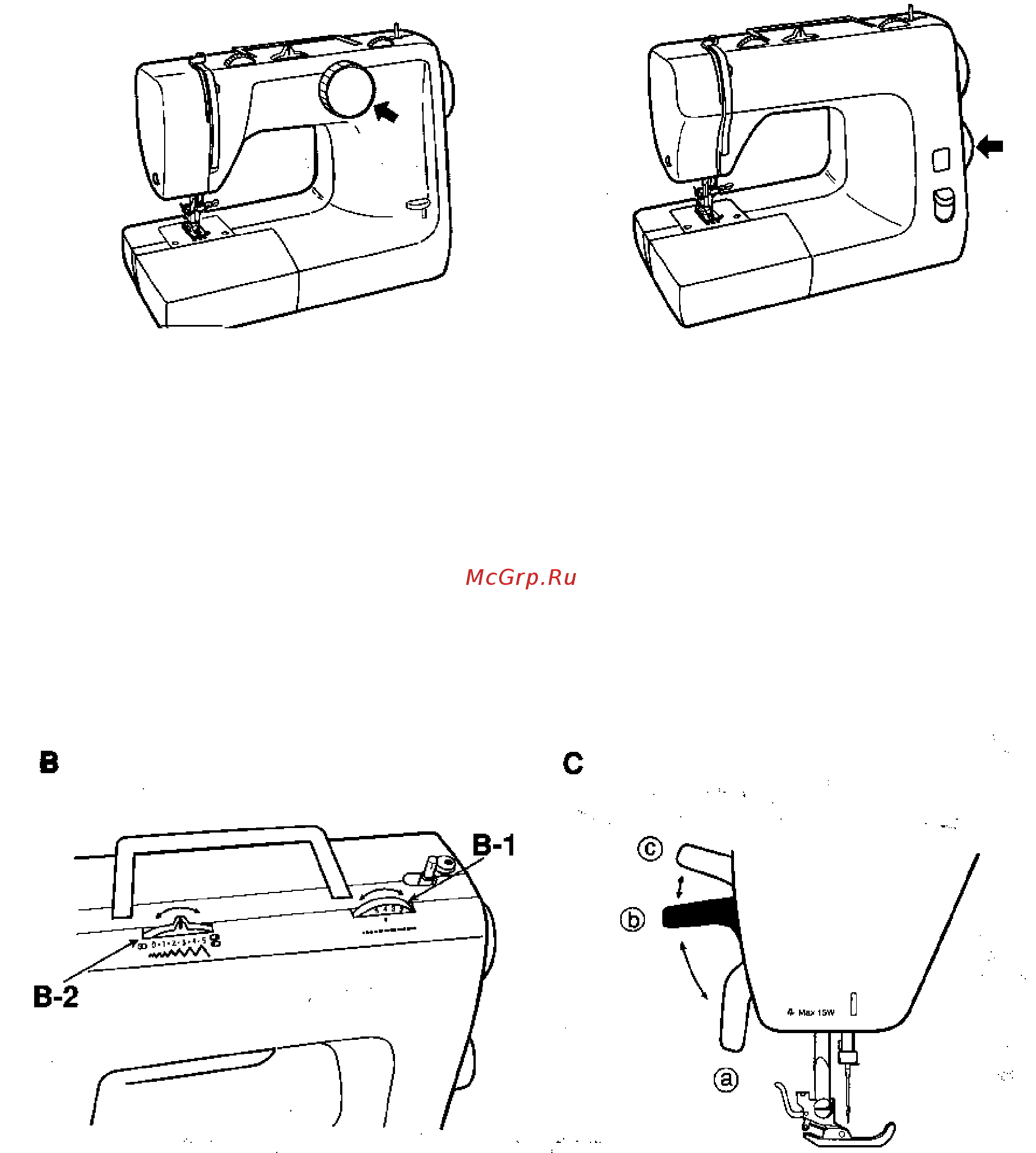

Различия расположения переключателей (в зависимости от модели машины)
Выбирать программу строчки необходимо при верхнем положении иглы.
Программа строчки устанавливается поворотом переключателя выбора программ в правую или
левую сторону.
А
Переключатель длины стежка (В-1)
(кроме моделей CB04, CU17, STF17))
Длина стежка устанавливается поворотом переключателя длины стежка.
Для уменьшения длины стежка повернуть переключатель в сторону меньшей цифры.
Для увеличения длины стежка поверните переключатель в сторону большей цифры.
Нормальная длина стежка устанавливается между цифрами 2-3.
Переключатель ширины зигзага
(для моделей, оборудованных этой функцией)
Ширина зигзагообразной строчки устанавливается поворотом переключателя зигзагообразной
строчки.
Для увеличения ширины зигзага поверните переключатель в сторону большей цифры.
Для уменьшения ширины зигзага поверните переключатель в сторону меньшей цифры.
Подъем лапки
Высота подъема лапки имеет три положения:
1. При шитье рычаг подъема лапки находится в нижнем положении (а)
2. Для подготовки к шитью или после окончания, а также для замены лапки рычаг подъема
устанавливается в среднем положении (b)
3. Для шитья толстых тканей и швов рычаг устанавливается в верхнем положении (с). В этом
положении рычаг не фиксируется.
