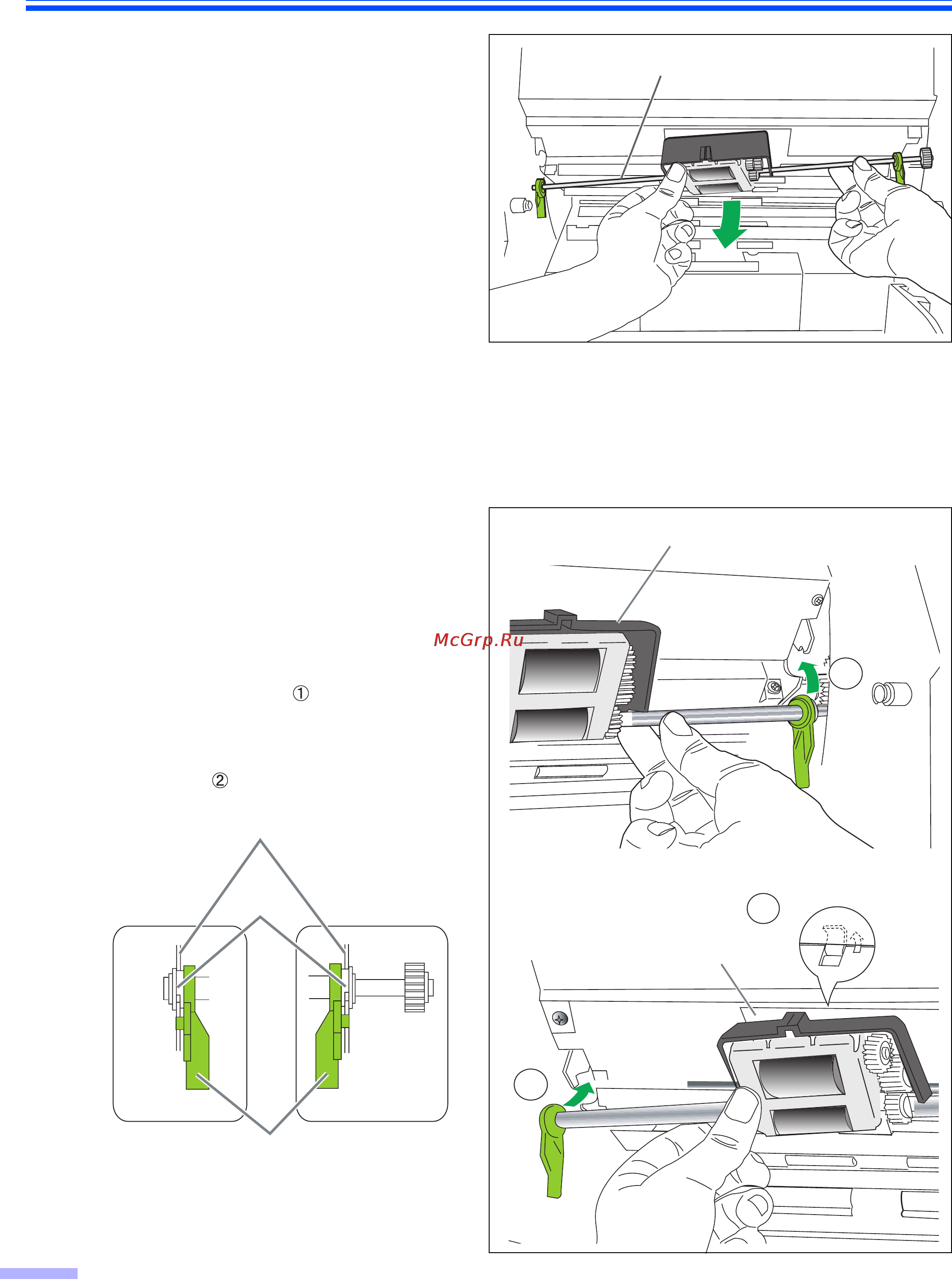

Замена расходных материалов
44
4
Извлеките модуль ролика подачи из
направляющих канавок в корпусе
сканера.
5
Откройте упаковку отдельно
поставляемого набора роликов (KV-
SS026) или набора роликов для
тонкой бумаги (KV-SS027) и
извлеките новый модуль ролика
подачи.
6
Установить новый модуль так,
чтобы шестерня располагалась
справа.
● Поставьте крышку отделения ролика
подачи на ролик перед тем, как
поставить подшипники модуля в
канавки корпуса.
()
● Вставьте подшипники на обеих
сторонах модуля ролика подачи в
направляющие канавки корпуса
сканера.
()
Модуль ролика подачи
1
2
2
Крышка отделения ролика подачи
Отверстие для
установки ролика
подачи
Подшипники
Корпус
Рычажки
