Miele DA 429-4 сталь [27/36] Монтаж
![Miele DA 429-4 сталь [27/36] Монтаж](/views2/1148136/page27/bg1b.png)
a 2 монтажных листа
для монтажа трубы вытяжки.
b 1 поворотный штуцер
(только для режима циркуляции)
c 1 алюминиевый шланг
для подсоединения поворотного
штуцера к выдувному штуцеру мо
-
торного узла (отсутствует у прибо
-
ров модельного ряда ...EXT).
d 2 хомута шланга отвода воздуха
для закрепления воздуховода.
e 1 переходной штуцер
для воздуховода C 125 мм (отсут
-
ствует у приборов модельного ряда
...EXT).
f 1 невозвратный клапан
для установки в выдувном штуцере
моторного узла (только для режима
отвода воздуха; отсутствует у при-
боров модельного ряда ...EXT).
g Верхний держатель
для крепления телескопической
трубы к стене.
h Средний держатель
для крепления телескопической
трубы к стене.
i Нижний держатель
для крепления к стене корпуса вы
-
тяжки.
Инструкция по монтажу

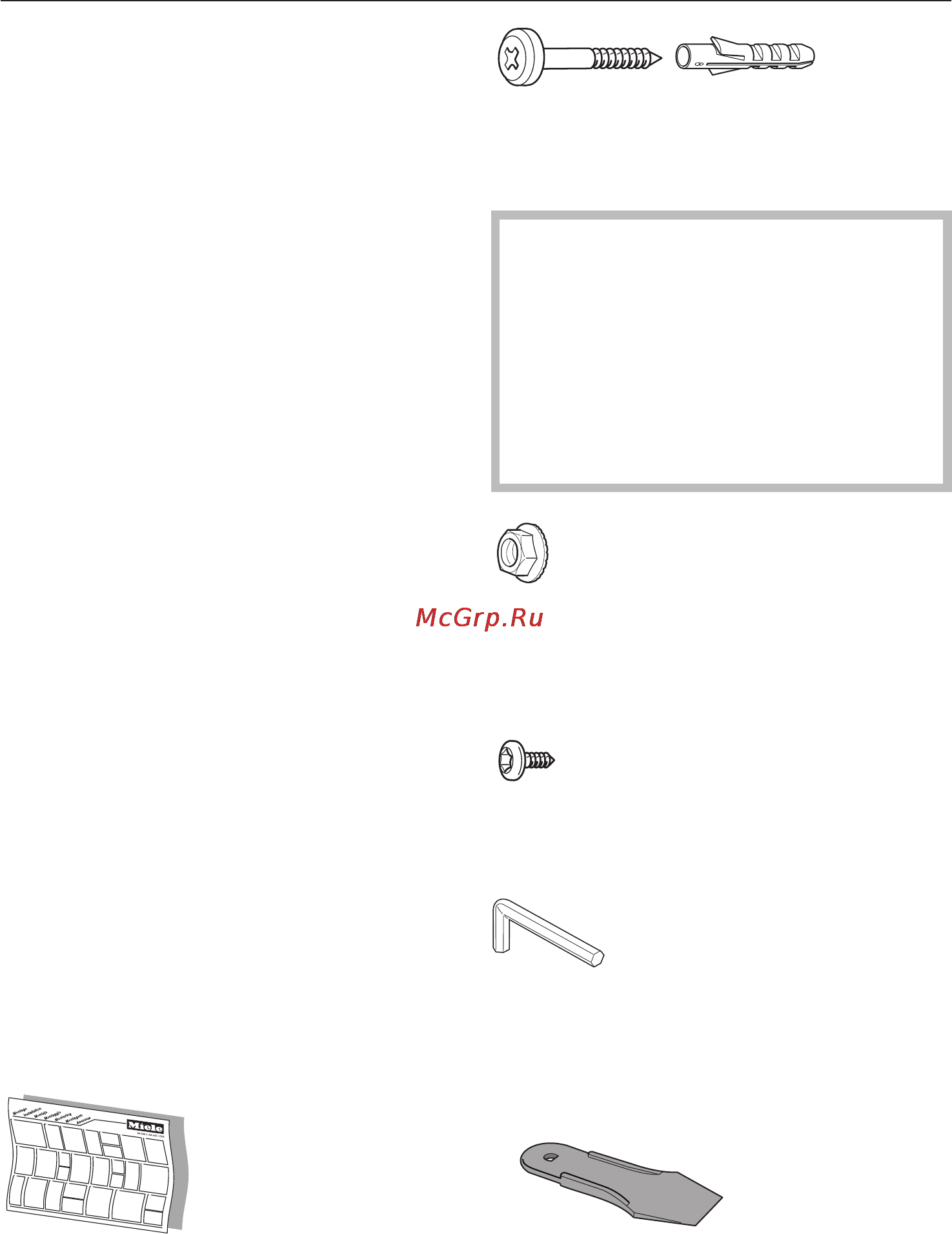

8 шурупов 5 x 40 mm и
8 дюбелей S 8
для крепления держателей к стене.
Шурупы и дюбели пригодны для
монтажа при сплошной каменной
кладке здания.
Для других конструкций стен ис
-
пользуйте подходящий крепежный
материал.
Обратите внимание на достаточ
-
ную несущую способность стены.
2 гайки M 6
с зубчатым венцом для крепления
корпуса вытяжки.
2 шурупа 3,9 x 7,5 мм
для крепления трубы вытяжки.
1 ключ с внутренним шестигранни
-
ком
для регулировки корпуса вытяжки по
высоте
1 шпатель
для демонтажа трубы вытяжки
Монтаж
27
