Монтаж

Данная вытяжка предназначена для монта

жа на стене кухни.

1. Снимите жиропоглощающий фильтр (см.

инструкцию по эксплуатации).

2. Начертите линию на стене от потолка до

нижнего края вытяжки в центре того ме

ста, в котором предполагается устано

вить вытяжку.

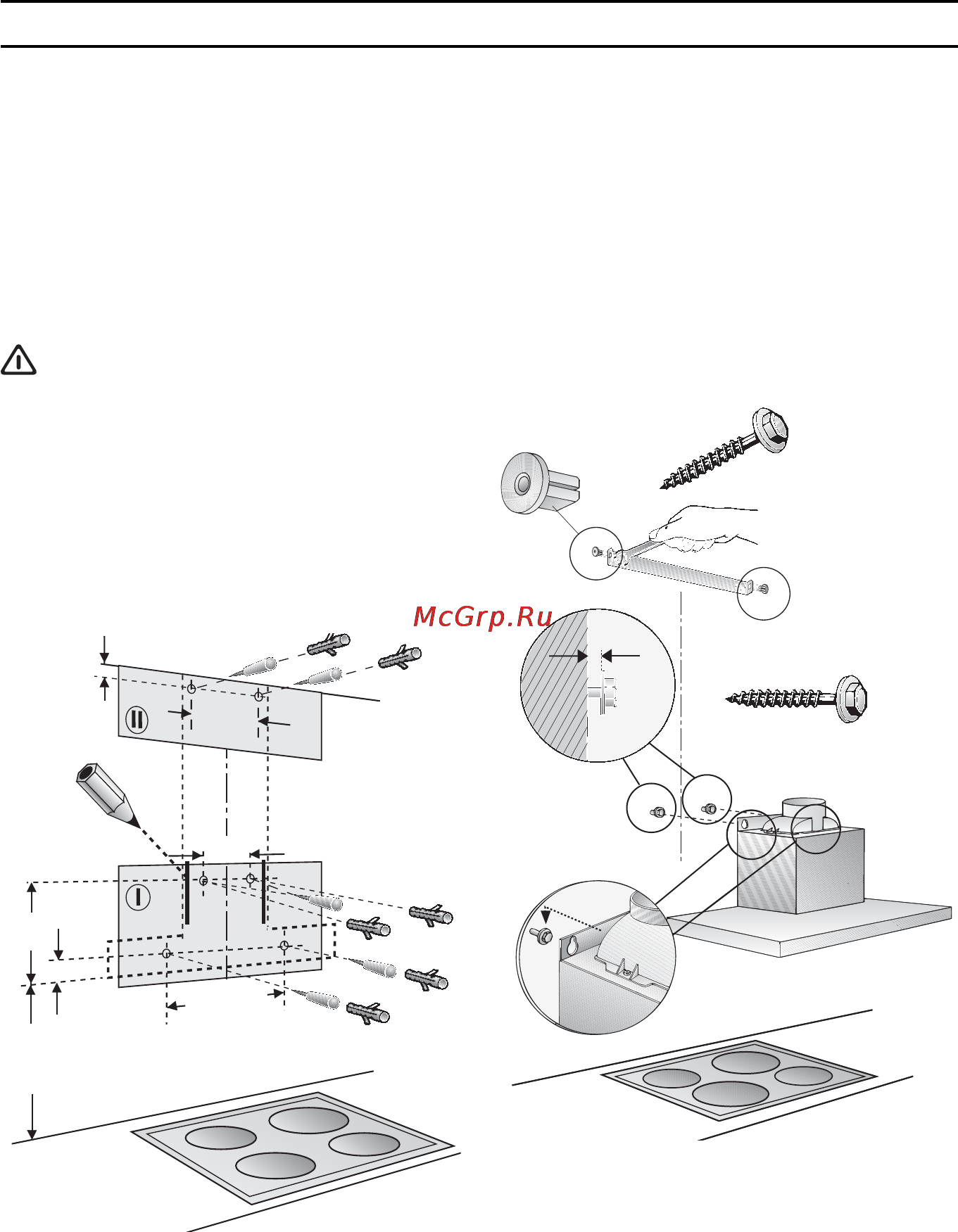

3. Используйте шаблон для маркировки на

стене точек, в которых будут установле

ны шурупы.

Обеспечьте минимальное расстояние

между варочной панелью и вытяжкой

550 мм – для электрической варочной па

нели и 650 мм – для газовой варочной па

нели. Нижний край шаблона располагается

на уровне нижнего края вытяжки.

4. Просверлите 4 отверстия ∅ 8 мм для вы

тяжки и 2 отверстия ∅ 8 мм для обшивки

вытяжной трубы. Вставьте дюбели в от

верстия таким образом, чтобы они были

заподлицо со стеной.

Примечание. Если предполагается уста

навливать какиелибо специальные принад

лежности, это следует учесть.

5. Установите 2 прилагаемых прокладки в

крепежный уголок для обшивки вытяж

ной трубы.

Привинтите уголок для обшивки вытяж

ной трубы 2 винтами с шестигранной го

ловкой.

6. Ввинтите оба верхних винта с шестигран

ной головкой так, чтобы они выступали

примерно на 5 мм.

7. Подвесьте вытяжку на винты.

178

347

36,5

мин. 550 до электроплиты

мин. 650 до газовой плиты

ок. 5 мм
