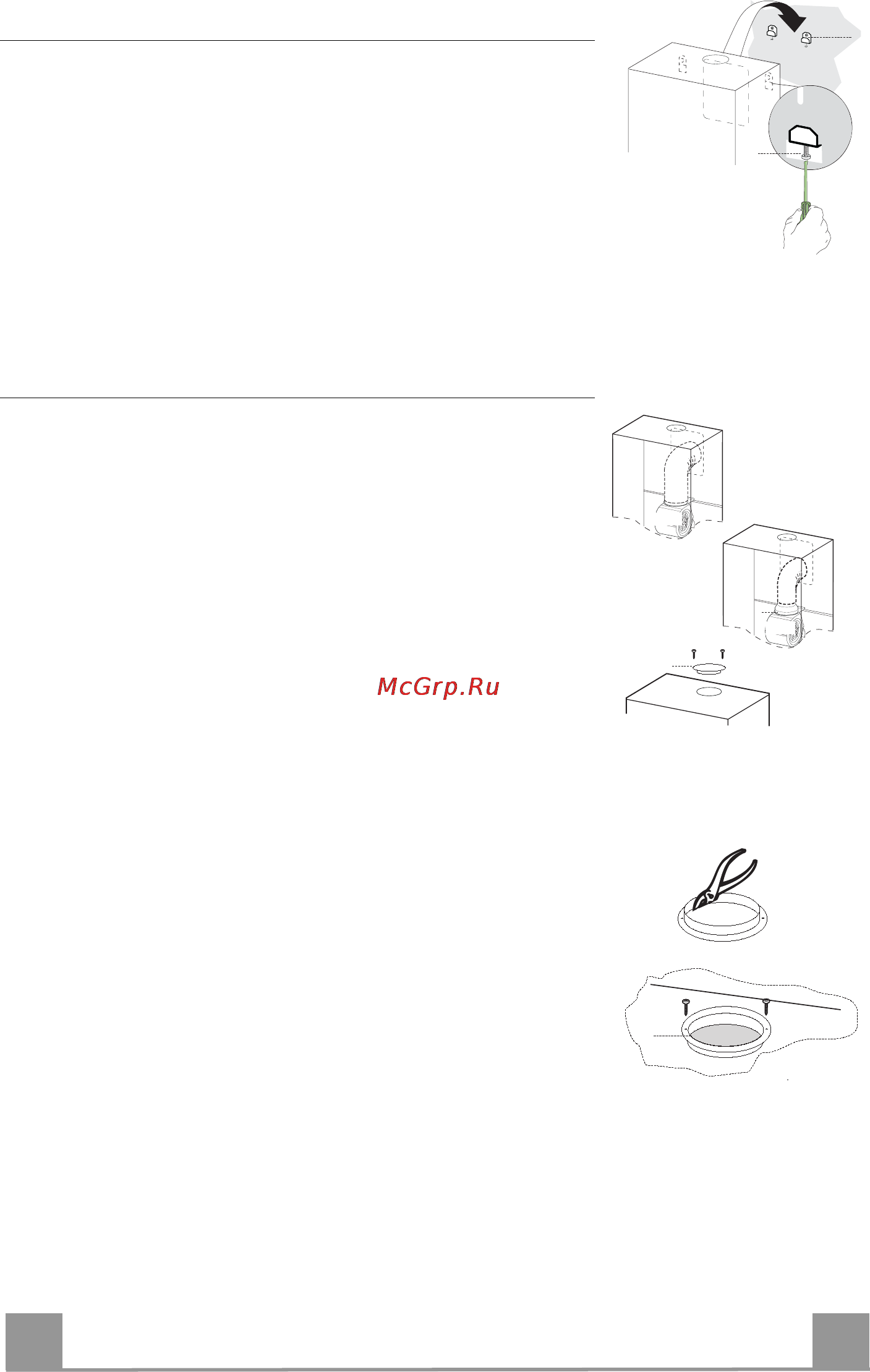

Установка корпуса вытяжки Вставить два винта Уг скоб Пав исходное положение Повесить корпус вытяжки на 2 скобы Па Потянуть вынуть на себя фильтры и Для открыть этого переднюю прижать панель их к по очереди задней стороне затяжку винтов вытяжки и одновременно надавить вниз Изнутри корпуса вытяжки отрегулировать Уг чтобы выставить его по уровню _______________________Соединения________________________ ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ Для установки всасывающей вытяжки соединить ее с выпу скной трубой жесткой или гибкой трубкой 0 150 или 120 мм по усмотрению монтажника Трубка может выходить как сверху так и сзади вытяжки Прежде чем приступить к соединению всасывающей трубы удалить регулируемую решетку 8 и трубку 7 из пвх если они еще сняты Переходный фланец 9 следует вынуть только для соединения трубки 0 150 ВЫПУСК ВОЗДУХА СЗАДИ Чтобы сделать отверстие для отведения воздуха следует придерживаться схемы приведенной в разделе Отверстия в стене Клещами открыть заднее выпускное отверстие воздуха Для соединения с трубкой 0 120 мм вставить переходный фланец 9 в выпускное отверстие корпуса вытяжки Закрепить трубку специальными трубными зажимами Не обходимый материал не входит в комплект поставки Если есть вынуть фильтры против запахов на активном угле Установить заглушку 10 на верхнем выпускном отверстии вытяжки прилагаемыми винтами ВЫПУСК ВОЗДУХА СВЕРХУ Для соединения с трубкой 0 120 мм вставить переходный фланец 9 в выпускное отверстие корпуса вытяжки Клещами вынуть центральную часть заглушки 10 и закре пить ее на верхнем выпускном отверстии вытяжки прила гаемыми винтами Закрепить трубку специальными трубными зажимами Не обходимый материал не входит в комплект поставки Если есть вынуть фильтры против запахов на активном угле RU 63
