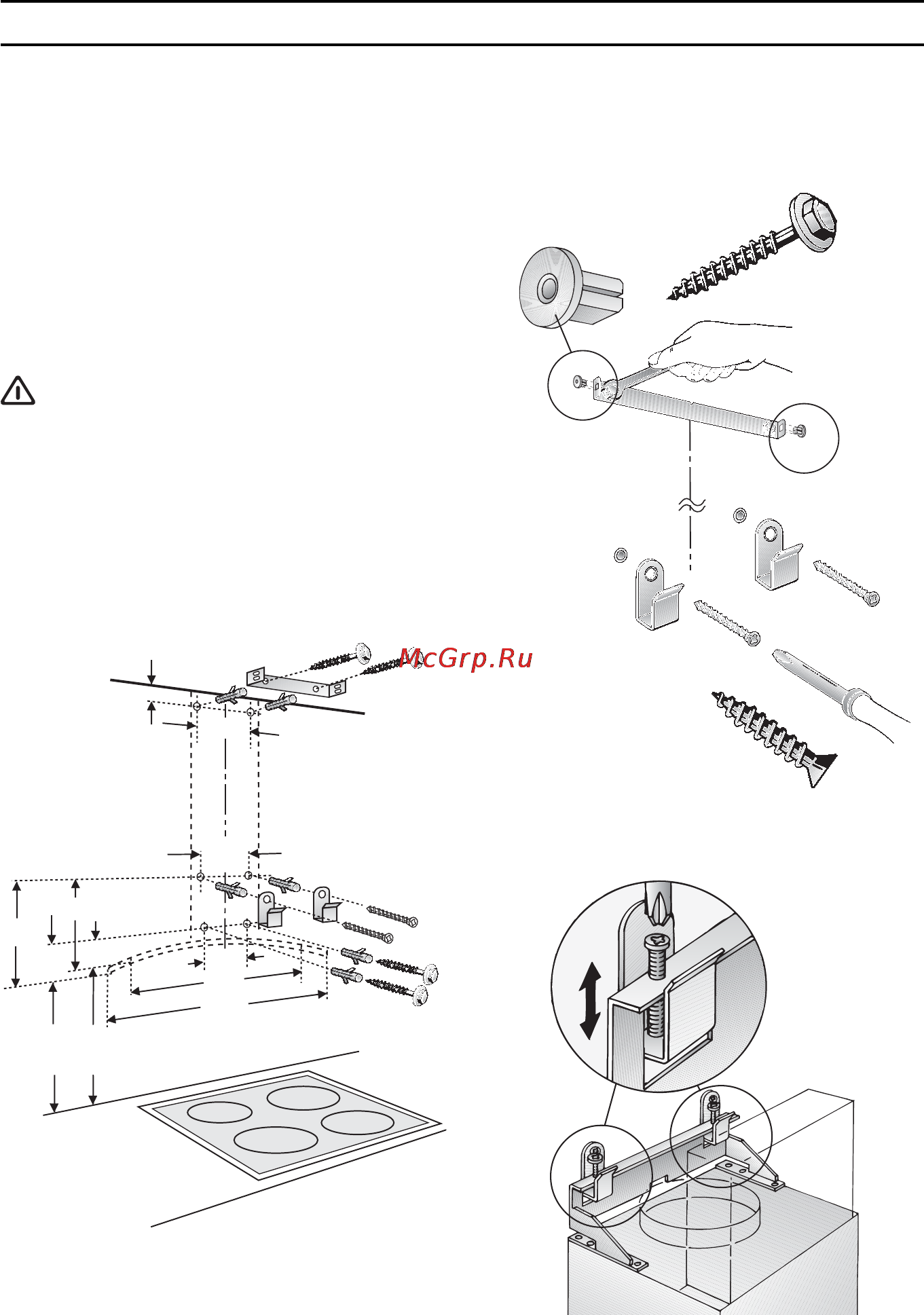

Монтаж
Данная вытяжка предназначена для монта
жа на стене кухни.
1. Снимите жиропоглощающий фильтр (см.
инструкцию по эксплуатации).
2. Начертите линию на стене от потолка до
нижнего края вытяжки в центре того ме
ста, в котором предполагается устано
вить вытяжку.
3. Используйте шаблон для маркировки на
стене точек, в которых будут установле
ны шурупы. Чтобы облегчить подвешива
ние вытяжки, начертите контур той зоны,
где будет крепиться вытяжка.
Обеспечьте минимальное расстояние
между варочной панелью и вытяжкой
550 мм – для электрической варочной па
нели и 650 мм – для газовой варочной па
нели. Нижний край шаблона располагается
на уровне нижнего края вытяжки.
4. Просверлите 4 отверстия ∅ 8 мм для вы
тяжки и 2 отверстия ∅ 8 мм для обшивки
вытяжной трубы. Вставьте дюбели в от
верстия таким образом, чтобы они были
заподлицо со стеной.
5. Прикрепите 2 входящие в комплект по
ставки прокладки к скобам для крепле
ния обшивки вытяжной трубы.
Прикрепите скобы для крепления обшив
ки вытяжной трубы 2 болтами с шести
гранной головкой.
6. Навесьте вытяжку.
Выровняйте ее по высоте и по горизон
тали с помощью регулировочных винтов.
Примечание. Если предполагается уста
навливать какиелибо специальные принад
лежности, это следует учесть.
