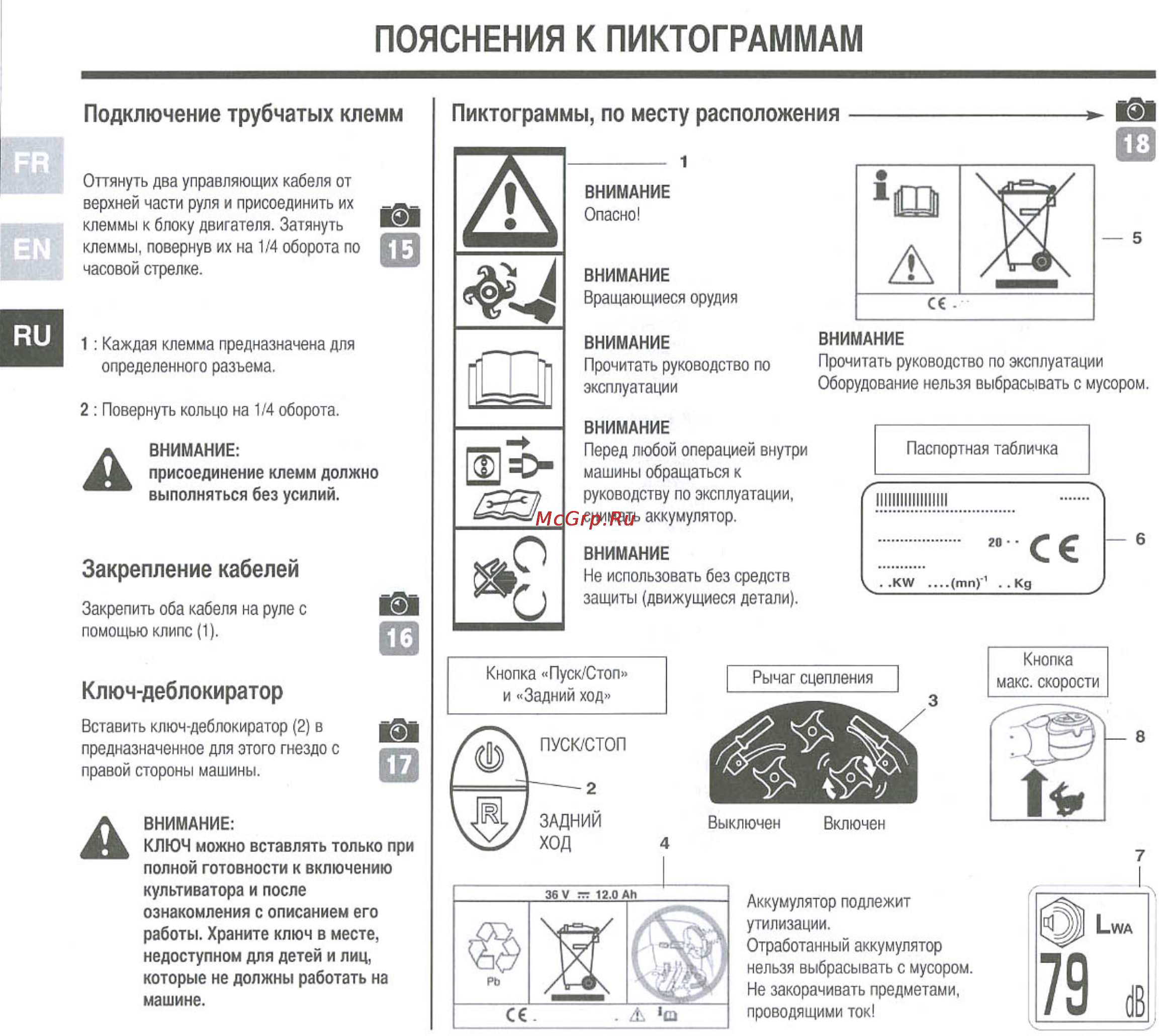

ПОЯСНЕНИЯ К ПИКТОГРАММАМ Подключение трубчатых клемм ГА ЕМ пи Пиктограммы по месту расположения 18 Оттянуть два управляющих кабеля от верхней части руля и присоединить их клеммы к блоку двигателя Затянуть клеммы повернув их на 1 4 оборота по часовой стрелке ВНИМАНИЕ Опасно 5 15 ВНИМАНИЕ Вращающиеся орудия ВНИМАНИЕ Прочитать руководство по эксплуатации 1 Каждая клемма предназначена для определенного разъема Прочитать руководство по эксплуатации Оборудование нельзя выбрасывать с мусором 2 Повернуть кольцо на 1 4 оборота А ВНИМАНИЕ Перед любой операцией внутри машины обращаться к руководству по эксплуатации ВНИМАНИЕ присоединение клемм должно выполняться без усилий Паспортная табличка 111111111П1111111 снимать аккумулятор Закрепление кабелей Закрепить оба кабеля на руле с помощью клипс 1 131 ВНИМАНИЕ Не использовать без средств защиты движущиеся детали го KW тп 1 Кд 16 Ключ деблокиратор Кнопка Пуск Стоп и Задний ход Рычаг сцепления Вставить ключ деблокиратор 2 в предназначенное для этого гнездо с правой стороны машины А ВНИМАНИЕ КЛЮЧ можно вставлять только при полной готовности к включению культиватора и после ознакомления с описанием его работы Храните ключ в месте недоступном для детей и лиц Выключен Включен Аккумулятор подлежит утилизации Отработанный аккумулятор нельзя выбрасывать с мусором Кнопка макс скорости 6
