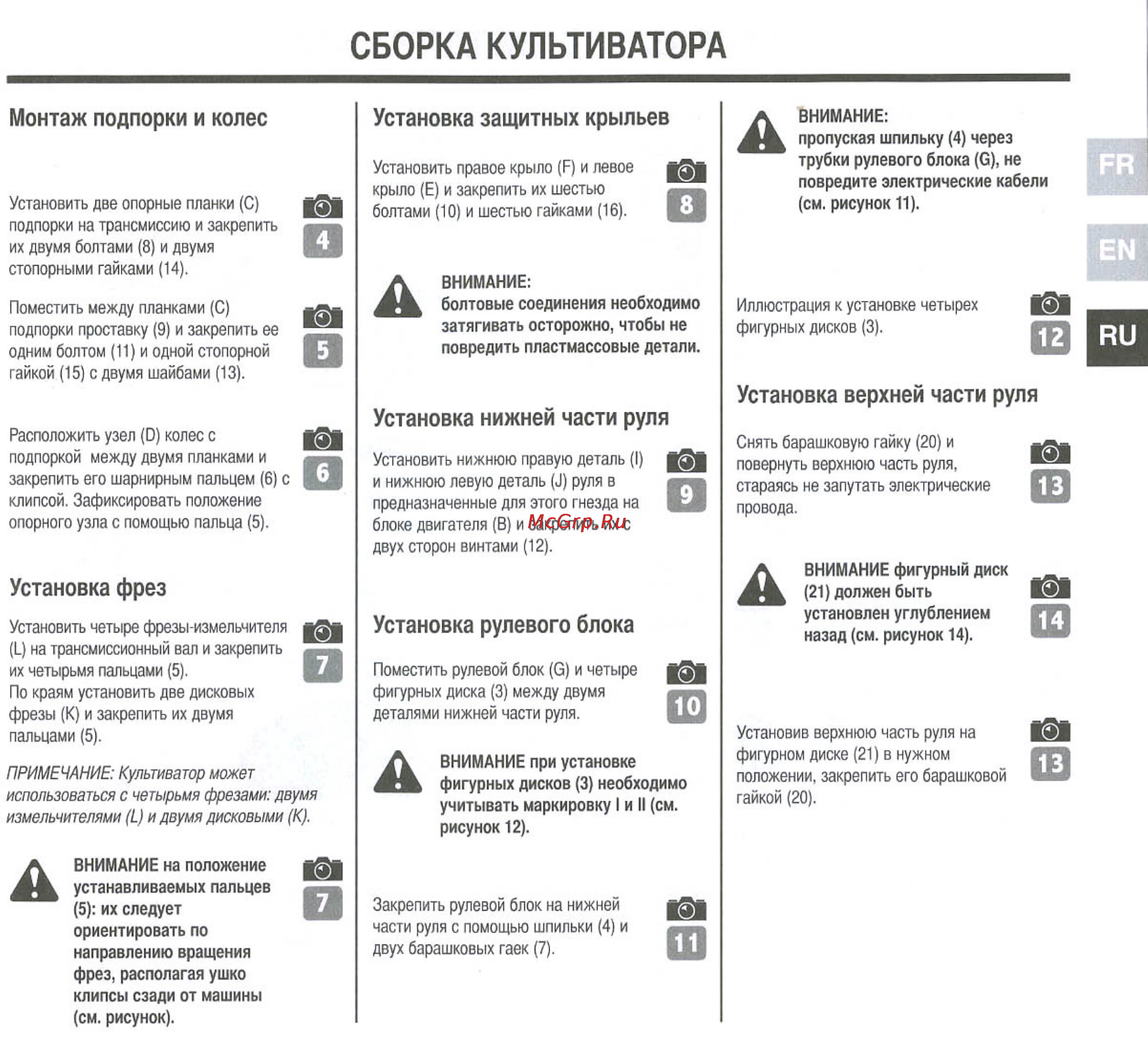

СБОРКА КУЛЬТИВАТОРА Монтаж подпорки и колес Установить две опорные планки С подпорки на трансмиссию и закрепить их двумя болтами 8 и двумя стопорными гайками 14 Поместить между планками С подпорки проставку 9 и закрепить ее одним болтом 11 и одной стопорной гайкой 15 с двумя шайбами 13 Установка защитных крыльев А Установить правое крыло Р и левое крыло Е и закрепить их шестью болтами 10 и шестью гайками 16 8 ВНИМАНИЕ болтовые соединения необходимо затягивать осторожно чтобы не повредить пластмассовые детали ВНИМАНИЕ пропуская шпильку 4 через трубки рулевого блока 0 не повредите электрические кабели см рисунок 11 Иллюстрация к установке четырех фигурных дисков 3 РИ ЕМ вза 12 Установка верхней части руля Установка нижней части руля Расположить узел 0 колес с подпоркой между двумя планками и закрепить его шарнирным пальцем 6 с клипсой Зафиксировать положение опорного узла с помощью пальца 5 Снять барашковую гайку 20 и повернуть верхнюю часть руля стараясь не запутать электрические провода Установить нижнюю правую деталь I и нижнюю левую деталь 3 руля в предназначенные для этого гнезда на блоке двигателя В и закрепить их с двух сторон винтами 12 ВНИМАНИЕ фигурный диск 21 должен быть установлен углублением назад см рисунок 14 Установка фрез Установить четыре фрезы измельчителя Ц на трансмиссионный вал и закрепить их четырьмя пальцами 5 По краям установить две дисковых фрезы К и закрепить их двумя пальцами 5 ПРИМЕЧАНИЕ Культиватор может использоваться с четырьмя фрезами двумя измельчителями и двумя дисковыми К А ВНИМАНИЕ на положение устанавливаемых пальцев 5 их следует ориентировать по направлению вращения фрез располагая ушко Установка рулевого блока Поместить рулевой блок 0 и четыре фигурных диска 3 между двумя деталями нижней части руля 13 ВЗЯ 14 вза ю ВНИМАНИЕ при установке фигурных дисков 3 необходимо учитывать маркировку I и II см рисунок 12 Закрепить рулевой блок на нижней части руля с помощью шпильки 4 и двух барашковых гаек 7 ВЗВ вза 11 Установив верхнюю часть руля на фигурном диске 21 в нужном положении закрепить его барашковой гайкой 20 взя 13 ни
