12-3 РАЗБОРКА И ПОВТОРНАЯ СБОРКА
Помимо механических напряжений большая часть нарушений работы карбюратора происходит при
несоответствии пропорции топливно-воздушной смеси. Это обычно происходит при засорении
форсунок, воздухо- и топливопроводов, а также при изменении уровня топлива.
Для достижения наилучших возможных характеристик карбюратора необходимо следить за
чистотой каналов и обеспечивать свободное протекание по ним воздуха и топлива.
МОДЕЛИ EX13,17 и 21 МОДЕЛЬ EX27

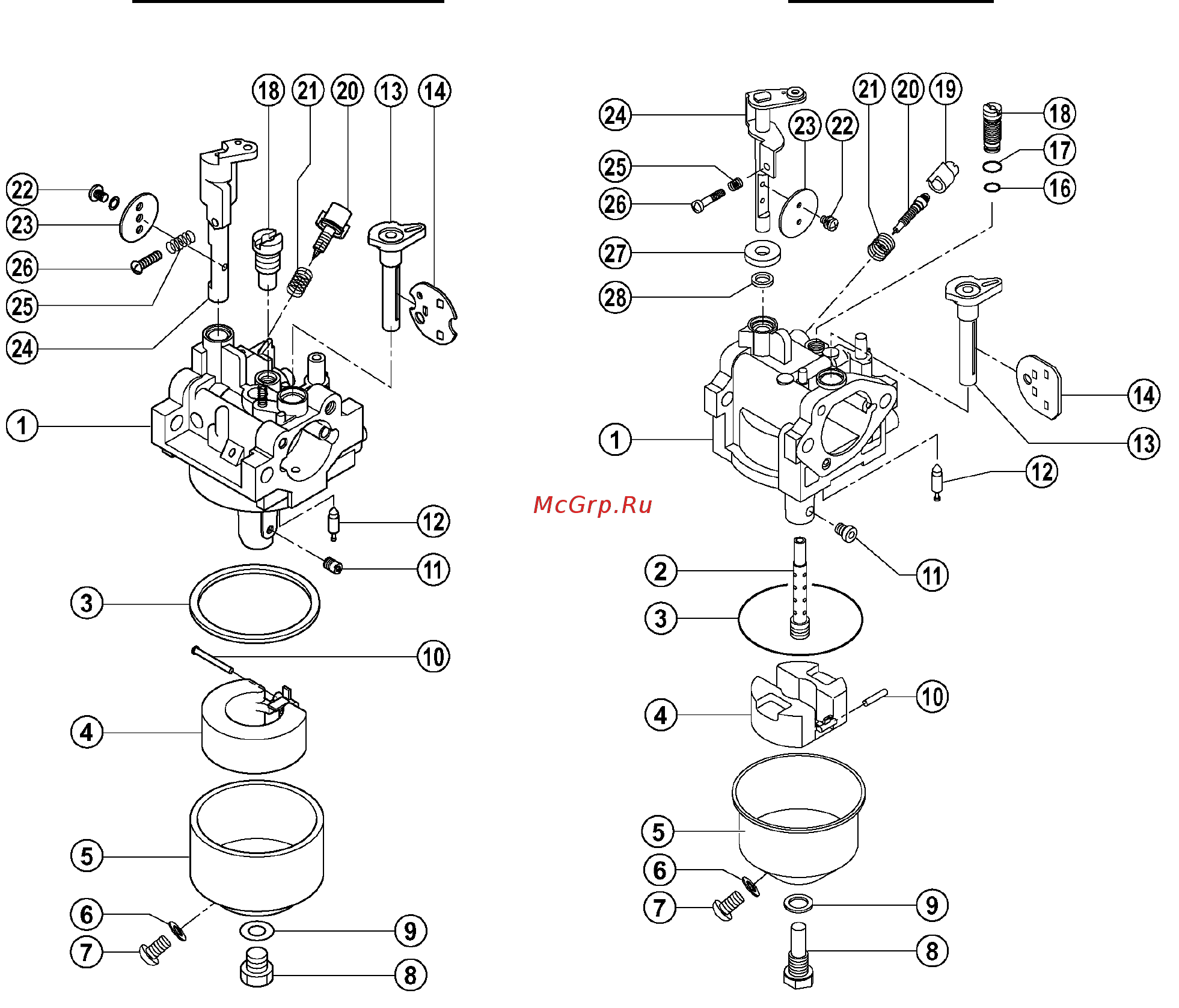

Рис. 12-3
