14 -
РУССКИЙ
Начало работы

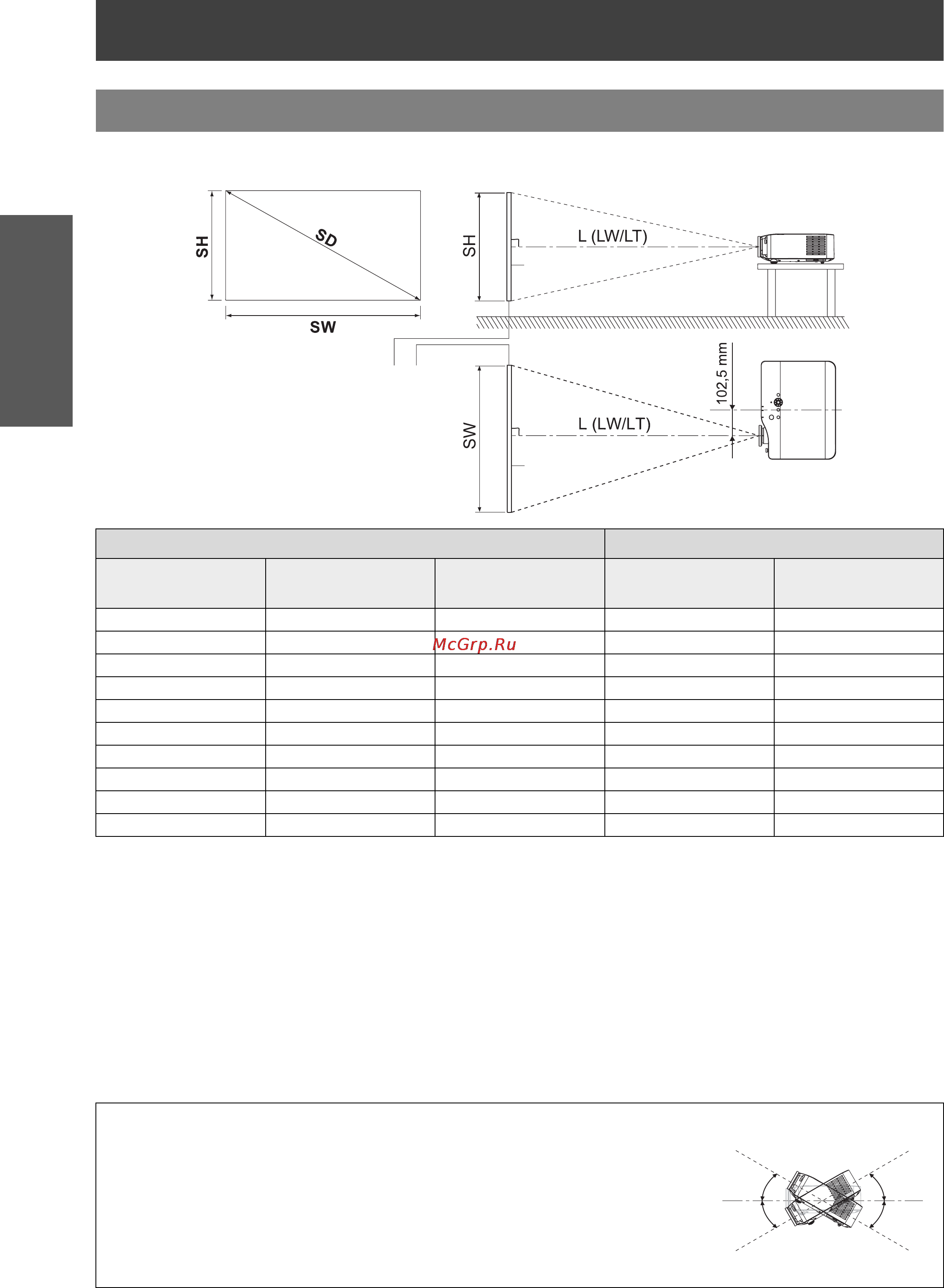

Установка
Вы можете настроить размер изображение при помощи 2.0 объектива. Рассчитайте и определите
расстояние показа следующим образом.
* Все представленные выше величины являются приблизительными и могут слегка отличаться от
действительных величин.
J Способы расчёта размеров экрана
Вы можете более точно рассчитать размеры экрана, исходя из диагонали экрана.
* Приведённые выше результаты являются приблизительными и могут слегка отличаться
от действительных величин.
Размер экрана и расстояние показа
Размер изображения (16:9) Расстояние показа (L)
Длина диагонали
(SD)
Высота экрана
(SH)
Ширина экрана
(SW)
Минимальное
расстояние (LW)
Максимальное
расстояние (LT)
1,01 м 0,50 м 0,89 м 1,2 м 2,4 м
1,27 м 0,62 м 1,11 м 1,5 м 3,0 м
1,52 м 0,75 м 1,33 м 1,8 м 3,7 м
1,77 м 0,87 м 1,55 м 2,1 м 4,3 м
2,03 м 1,00 м 1,77 м 2,4 м 4,9 м
2,28 м 1,12 м 1,99 м 2,7 м 5,5 м
2,54 м 1,24 м 2,21 м 3,1 м 6,2 м
3,05 м 1,49 м 2,66 м 3,7 м 7,4 м
3,81 м 1,87 м 3,32 м 4,6 м 9,3
м
5,08 м 2,49 м 4,43 м 6,2 м 12,4 м
ПРИМЕЧАНИЕ:
Не используйте проектор в приподнятом или горизонтально наклонном
положении, так как это может вызвать поломку проектора.
Проверьте, чтобы поверхность объектива была параллельна экрану.
Вы можете наклонить проектор вертикально примерно на ±30 градусов.
Слишком сильный наклон приведёт к быстрому износу компонентов.
Для достижения наилучшего качества изображения, устанавливайте экран
в таком месте, где на него не попадает прямой солнечный или электрический
свет. Задёрните шторы или жалюзи, чтобы заблокировать свет.
Экран
SW = SD × 0,872
LW = 1,2244 × SD – 0,056
SH = SD × 0,490
LT = 2,4449 × SD – 0,056
[Единица измерения: м]
