Panasonic PT-AX100E [16/52] Сдвиг и установка объектива

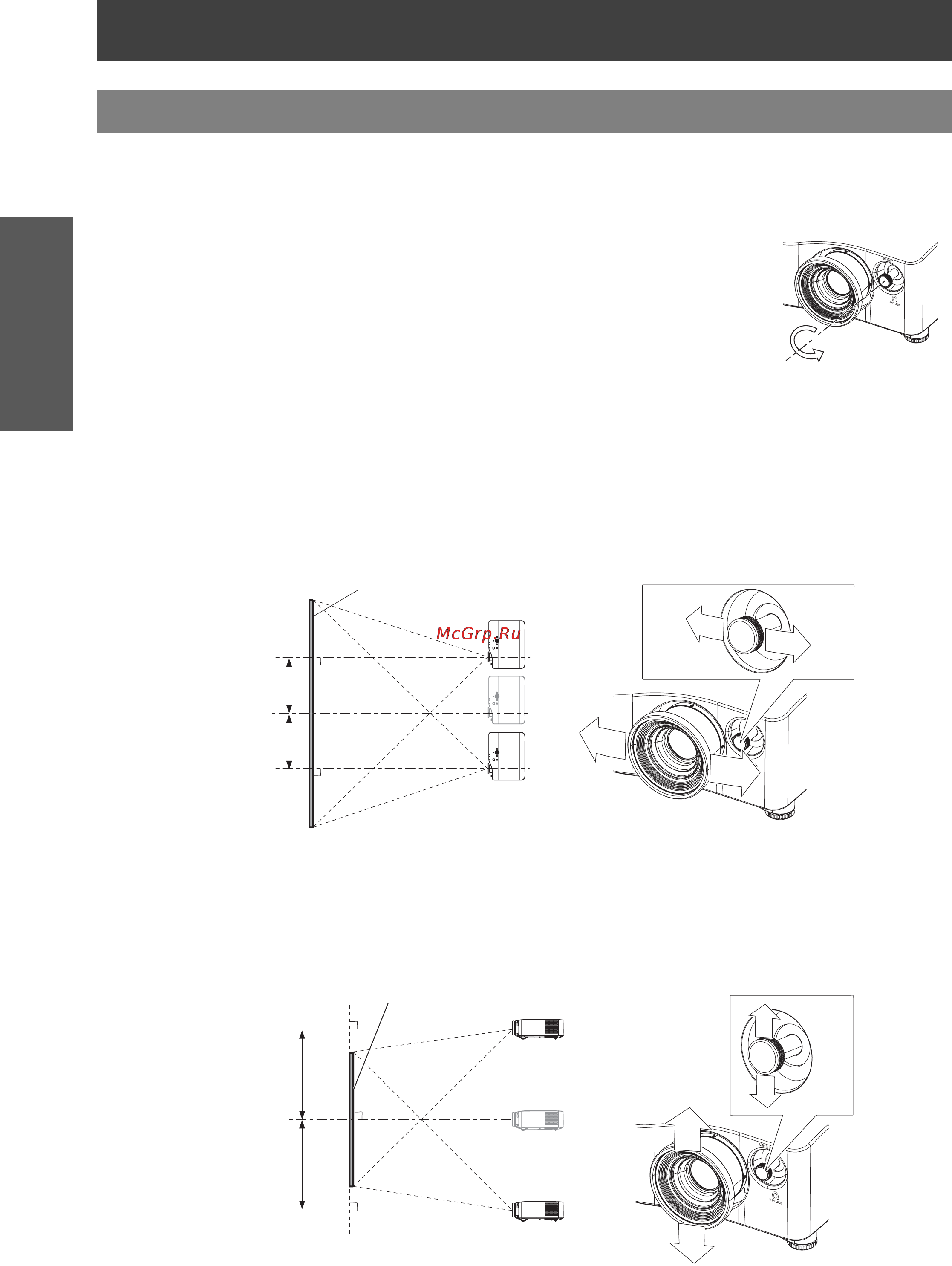

![Panasonic PT-AX100E [16/52] Сдвиг и установка объектива](/views2/1149924/page16/bg10.png)
Установка
16 -
РУССКИЙ
Начало работы
Если проектор не установлен прямо по центру экрана, Вы можете отрегулировать проектируемое
изображение при помощи Pычага сдвига в диапазоне сдвига объектива.
J Настройка Рычага сдвига
1. Поверните Pычаг сдвига против часовой стрелки, чтобы его
разблокировать.
2. Передвиньте Рычаг сдвига, чтобы настроить положение
проектируемого изображения.
3. Поверните Рычаг сдвига по часовой стрелке, чтобы
заблокировать.
Q Горизонтальный сдвиг
Вы можете установить проектор так, что его объектив горизонтально отклоняется на 25% от оси центра
экрана и затем отрегулировать положение изображения при помощи функции Сдвига объектива.
Q Вертикальный сдвиг
Вы можете установить проектор так, что его объектив вертикально отклоняется на 63% от оси центра
экрана и затем отрегулировать положение изображения при помощи функции Сдвига объектива.
Сдвиг и установка объектива
Снимите блокировку
До 25%
изображения
До 25%
изображения
Экран
Сдвиг рычага влево:
Перемещение к правой
части экрана
Сдвиг рычага вправо:
Перемещение к левой
части экрана
До 63%
изображения
До 63%
изображения
Сдвиг рычага вверх:
Перемещение к верхней части экрана
Сдвиг рычага вниз:
Перемещение к нижней части экрана
Экран
PT-AX100E_RUS.book Page 16 Monday, August 21, 2006 2:31 PM
