11
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Отвод отработанного воздуха
прямо вниз:
– внутри навесного шкафа –.
Для этого проделайте отверстие в зад
ней стенке навесного шкафа с вырезом
для питающего электрошнура.

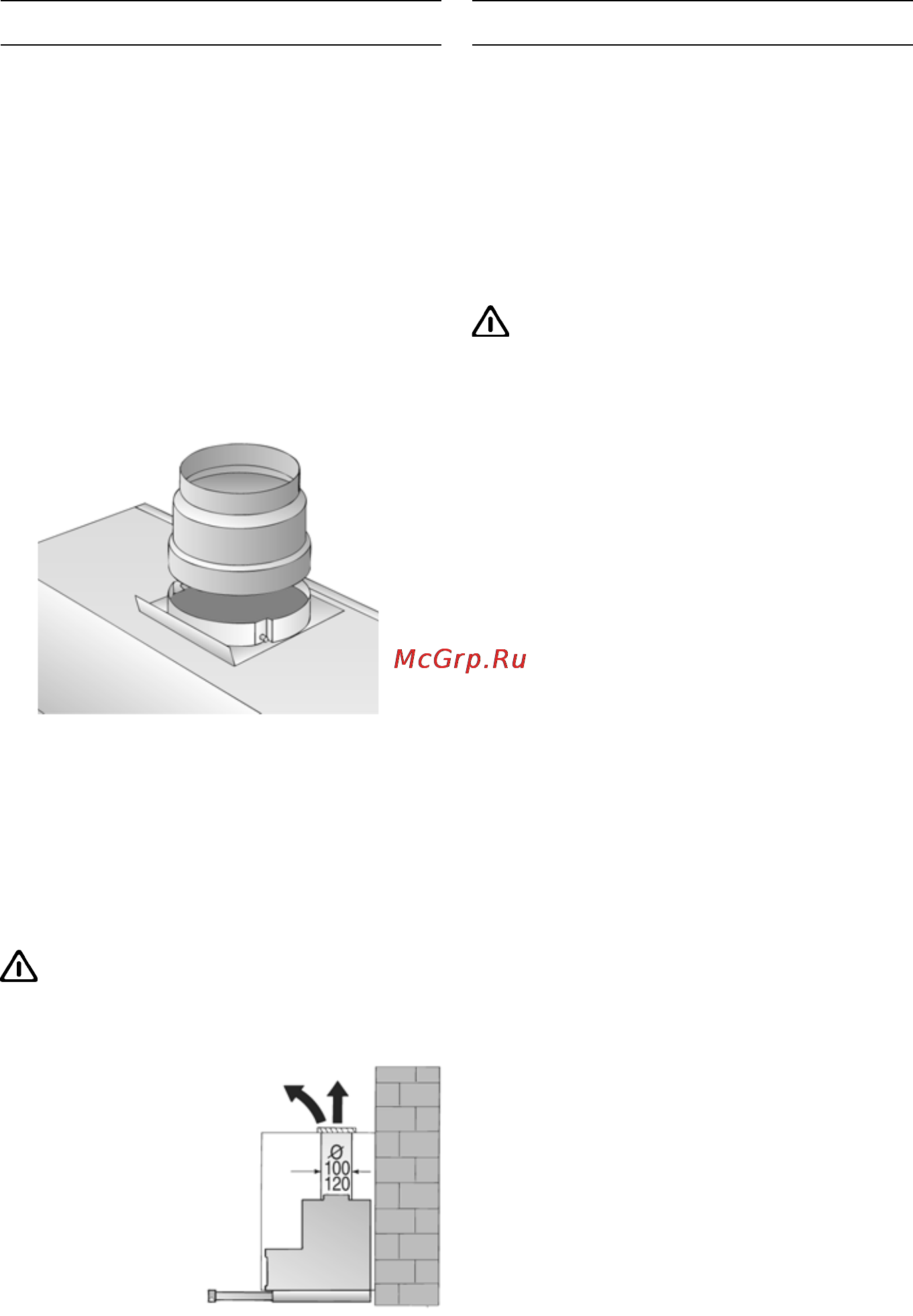

Присоединение для отвода
воздуха трубы
∅∅
∅∅
∅ 100 мм
Вырежьте в воздушном патрубке пре
дохранительную сетку.
Прикрепите на месте выхода воздуха
переходник для сужения канала (прила
гается или можно купить в специализи
рованном магазине).
Вытяжку следует подключать только к ус
тановленной в соответствии с предписани
ями заземленной розетке.
Розетку устанавливайте по возможности
непосредственно над навесным шкафом
или в непосредственной близости от него.
Электрические характеристики:
Вы можете найти на типовой табличке внут
ри прибора после снятие рамки фильтра.
Ремонт производить при отключенном
от сети приборе.
Длина соединительного провода: 1,30 м.
При необходимости фиксированного
постоянного подключения:
В любом случае подключать прибор к элек
тросети должен квалифицированный элек
трик.
При установке предусматриваются размы
кающие устройства с расстоянием между
контактами не менее 3 мм. Сюда относятся
LSпереключатели и контакторы.
Эта вытяжка соответствует предписаниям
европейского сообщества относительно ра
диопомех.
Перед монтажом
Присоединение для отвода
воздуха трубы
∅∅
∅∅
∅ 120 мм
Вырежьте в воздушном патрубке пре
дохранительную сетку.
Режим циркуляции воздуха
С угольным фильтром, если нет условий
для режима отвода отработанного воз
духа.
Полный набор для монтажа, а также за
пасной фильтр можно приобрести в специ
ализированном магазине. Соответствую
щие каталожные номера принадлежностей
Вы найдете на стр. 16.
Электрическое подключение
