Neff D4644X0 [13/17] Подготовка навесного шкафа

Информация для предварительного ознакомления. Официальной информацией изготовителя не является.

Проследите за тем, чтобы минимальное

расстояние между конфорками плиты и вы

тяжкой составляло 650 мм (для газовых кон

форок) или 430 мм (для электрических кон

форок).

Вытяжка предусмотрена для установки в

навесной шкаф со следующими размерами:

ширина: 600 мм

глубина: 280350 мм

высота: не менее 300 мм

Подготовка:

1. Удалите днище шкафа (в случае, если

оно имеется).

Должна быть обеспечена устойчивость

шкафа.

2. Наметьте на внутренних стенках шкафа

справа и слева по две точки – места, где

будет крепиться вытяжка.

Сверлить: ∅ 2 мм, глубина макс. 10 мм.

Внимание:



 Для того, чтобы наметить места

крепления вытяжки, воспользуйтесь

прилагаемым шаблоном (II).

 Места крепления вытяжки на шаблоне

рассчитаны таким образом, чтобы мож

но было установить на корпусе планку

ручку толщиной 20 мм.

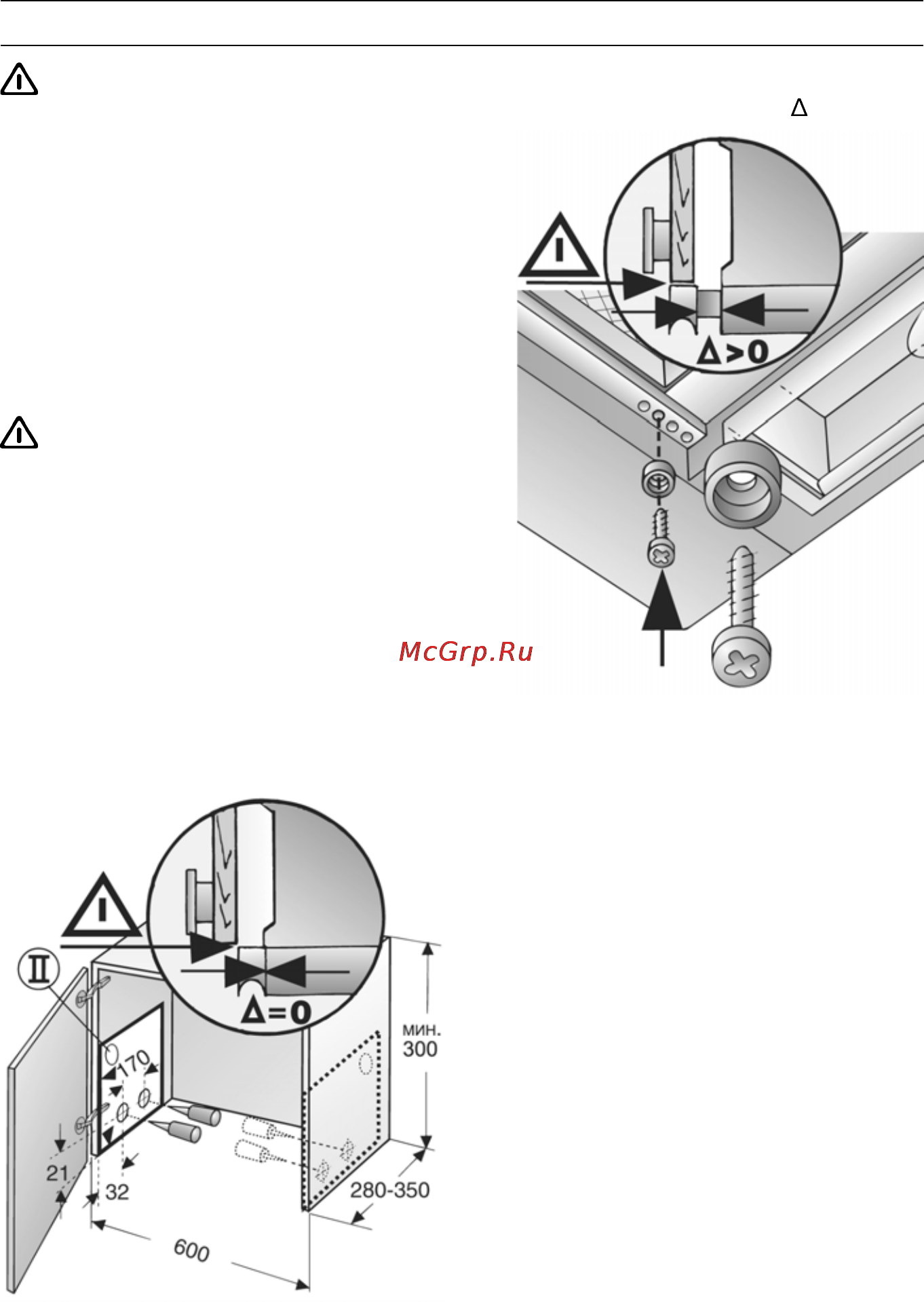

Подготовка навесного шкафа

 Планкаручка за счет упора может быть

смещена вперед, размер .

При глубине шкафа более 280 мм прибор

можно сдвинуть назад …

… если кромка света под шкафом сдвину

та назад,

… если толщина планкиручки более 20 мм.

Для этого сдвиньте назад шаблон (II).
