– 65 –
13-1-3 ПРОВЕРКА РУЧНОГО СТАРТЁРА ПОСЛЕ СБОРКИ
(1) Дёрните ручку стартёра 2-3 раза.
(a) Если ручка стартёра вытягивается с трудом, убедитесь в том, что каждый компонент был
собран в соответствии с изложенными инструкциями.
(b) Если не работает храповой механизм, убедитесь в том, что в нём не отсутствуют такие детали,
как скользящая пружина.
(2) Вытяните ручку стартёра на максимальную длину.
(a) Если трос стартёра остаётся в имеющемся на барабане пазу для троса, пружина может
подвергнуться избыточным нагрузкам. Для устранения этой проблемы вытяните трос стартёра
примерно на 30 см, и, контролируя вращение барабана большим пальцем, дайте тросу
стартёра размотаться на 1 или 2 оборота.
(b) Если трос стартёра сматывается медленно или не полностью, смажьте трущиеся поверхности
вращающихся деталей. Если это не поможет, попробуйте закрутить пружину на 1 или 2
оборота, следя за тем, чтобы не перегрузить её.
(c) Если раздастся звук, указывающий на то, что пружина соскочила с крюка, и трос стартёра
перестал закручиваться назад, переберите ручной стартёр полностью заново.

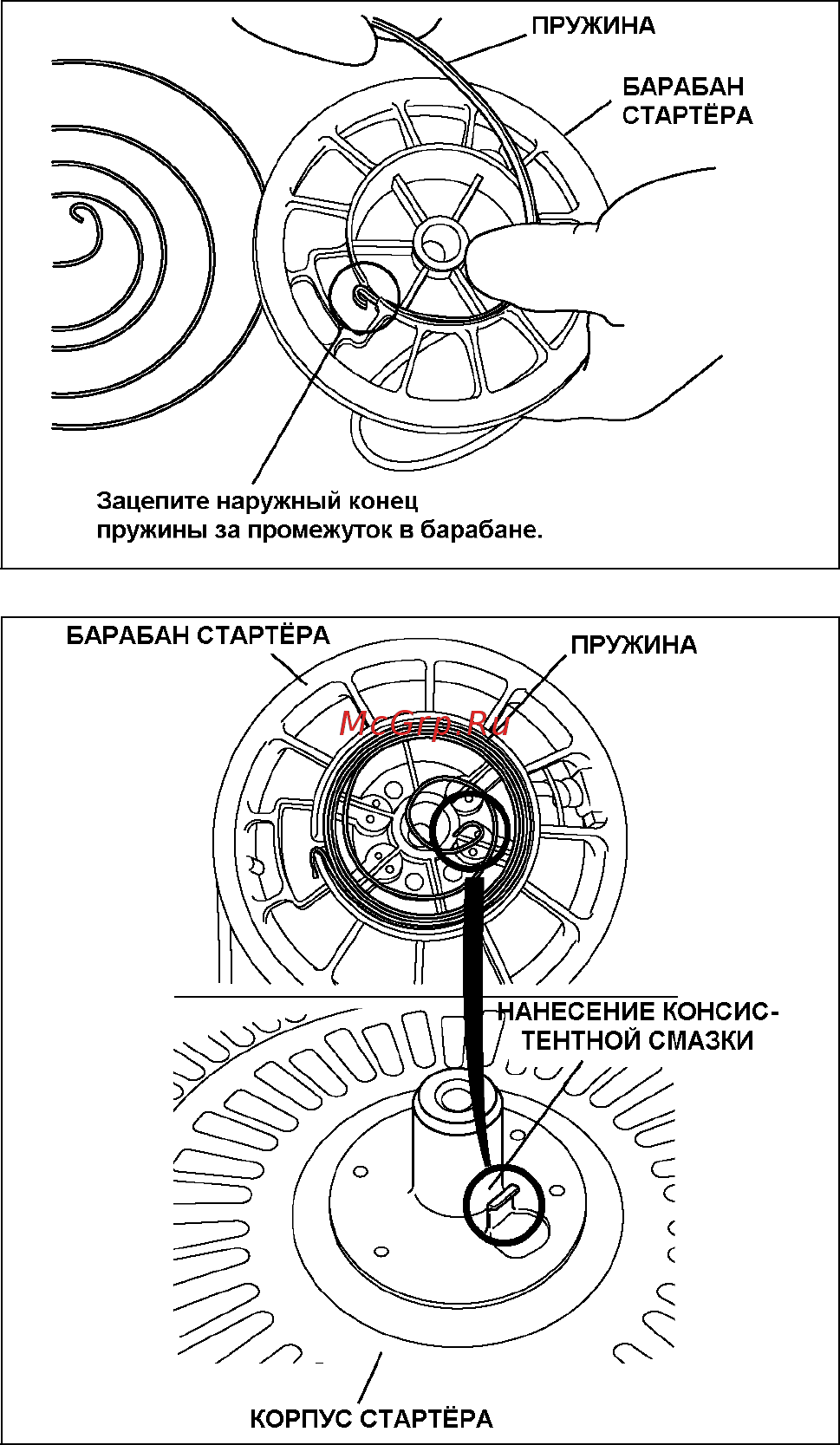

Рис. 13-10
13-1-4 ПРОЧИЕ РЕКОМЕНДАЦИИ
(1) Если в процессе сборки пружина выскочила
из барабана:
(a) Зацепите внешний конец пружины за
проём в барабане и намотайте пружину,
удерживая пружину пальцами таким
образом, чтобы исключить её
выскакивание из корпуса.
(Выполняя эту операцию, надевайте
защитные перчатки.)
(b) Зацепите внутренний конец пружины за
выступ на корпусе стартёра.
Подробности см. в методике сборки.
(2) О смазке
Когда стартёр разобран или если его
предполагается долго хранить, нанесите на
вращающиеся и трущиеся детали и пружину
консистентную (желательно, теплостойкую)
смазку или моторное масло.
Рис. 13-11
