- 6 -
(ЕН63/64/65)
(ЕН72)
ПРОВЕРЬТЕ УРОВЕНЬ
ТОПЛИВА
ПРЕДОСТЕРЕЖЕНИЕ
При выполнении заправки топлива не
курите, и не заливайте топливо вблизи
открытого пламени и других источни-
ков возгорания.
Топливный бак должен поставляться
отдельно, потому что двигатель не
укомплектован топливным баком.

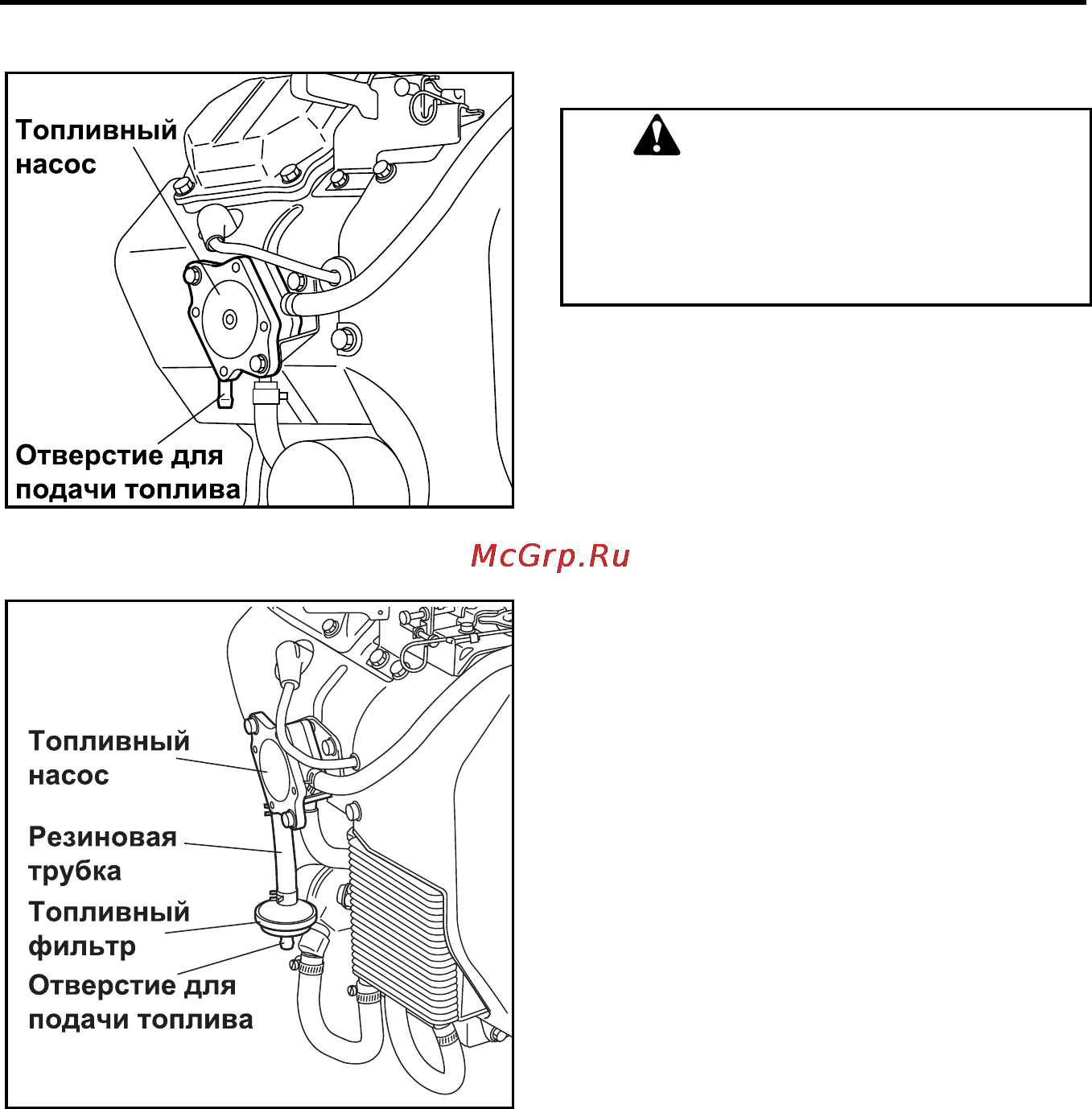

Между топливным баком и топливным
насосом присоедините топливный
кран и топливный фильтр.
Надежно присоедините топливные
шланги к топливному баку во избежа-
ние утечки.
Топливные баки можно смонтировать
под карбюратором до уровня 0,66 м
(2 фута).
Если топливный бак
установлен над
карбюратором, то между топливным
баком и топливным насосом нужно
присоединить клапан отсечки топли-
ва. При неработающем двигателе за-
кройте топливный кран во избежание
переполнения карбюратора топли-
вом.
Случайное отсоединение топливного
шланга может привести к серьезной
аварии. Надежно закрепите соедине-
ния топливной магистрали, полностью
надев шланг на фитинги и
затянув со-
единение хомутом для шланга.
Используйте только неэтилированный
автомобильный бензин. Этот двига-
тель сертифицирован для работы на
неэтилированном автомобильном
бензине.
Перед заполнением топливного бака
остановите двигатель и закройте топ-
ливный кран.
Перед тем как запустить двигатель,
удалите пролившееся топливо с по-
мощью тряпки.
Содержание
- Предисловие 2
- Производст венный е н 2
- Серийный 2
- Содержание 3
- Символы 4
- Меры предосторожности 5
- Меры предосторожности при заправке топлива 5
- Меры предосторожности при наличии выхлопных газов 5
- Пожарная безопасность 5
- Защитные кожухи 6
- Окружающая обстановка 6
- Перед началом работы 7
- Компоненты 8
- Примечания 8
- Перед началом работы 9
- Проверьте уровень моторного масла ежедневно 9
- Ен63 64 65 10
- Ен72 10
- Предостережение 10
- Проверьте уровень топлива 10
- В качестве провода заземления ис пользуйте плоский плетеный провод се чением 0 03 кв дюйма или более калибр sae 4 11
- Для подключения аккумулятора зам ка зажигания и электрического стар тера используйте провод аккумулято ра и провод заземления с нужным се чением 11
- Для того чтобы использовать электрический стартер перед началом эксплуатации двига теля необходимо правильно выполнить электрические соединения 11
- Используйте аккумулятор с номи нальными параметрами не ниже 12 в 30 а ч ен63 64 65 12 в 36 а ч ен72 11
- Необходимые части 11
- Провод аккумулятора 11
- Провод замка зажигания 11
- Установка аккумулятора 11
- Примечание 12
- Электрическая схема 12
- Электрические соедине ния 12
- Примечание 13
- Пуск 13
- Рычаг воздушной заслонки 13
- Рычаг регулирования частоты вращения 13
- Топливный кран 13
- Эксплуатация двигателя 13
- Электрический стартер 13
- Во время работы двигателя 14
- Примечание 14
- Рычаг воздушной заслонки 14
- Рычаг регулирования частоты вращения 14
- Остановка двигателя 15
- Остановка двигателя с помощью закрывания топливного крана 15
- Рычаг регулирования частоты вращения 15
- Топливный кран 15
- Электрический стартер 15
- Когда двигатель не запускается 16
- Обеспечивается ли достаточная компрессия 16
- Поиск и устранение неисправностей 16
- Предостережение 16
- Проверьте есть ли искра меж ду электродами свечи зажига ния 16
- Смачивается ли свеча зажигания бензином 16
- Заряжен ли аккумулятор 17
- График технического обслуживания 18
- Ежедневная проверка 18
- Периодическое техническое обслуживание 18
- Таблица графика периодического технического обслуживания 19
- Замена масла в двигателе 20
- Порядок проведения техобслуживания 20
- Проверка состояния свечи зажигания 20
- Замена масляного фильтра 21
- Очистка воздушного фильтра 21
- Предостережение 21
- Замена топливных и мас ляных шлангов 22
- Предостережение 22
- Проверка аккумулятора 22
- Проверка болтов гаек и винтов 22
- Моторное масло 23
- Очистка и хранение 23
- Подготовка к хранению 23
- Предостережение 23
- Слив топлива не курить 23
- Модель eн63d eн64d eн65d eн72d 24
- Технические характеристики 24
