Caiman Leader 10500XL21 DE [11/24] Необходимые части
![Caiman Leader 10500XL21 DE [11/24] Необходимые части](/views2/1150076/page11/bgb.png)

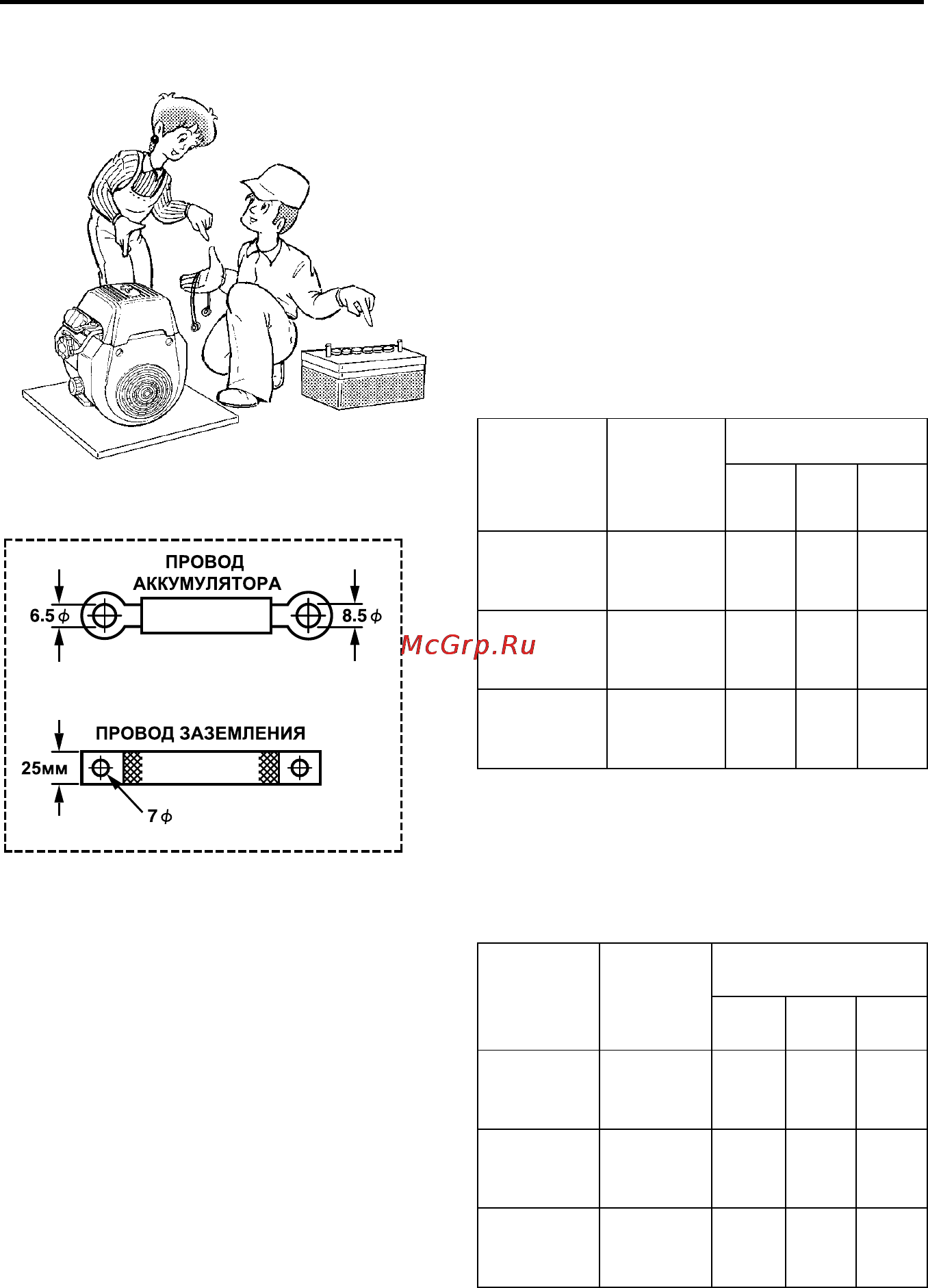

4. УСТАНОВКА АККУМУЛЯТОРА
- 7 -
Для того чтобы использовать электрический стартер, перед началом эксплуатации двига-
теля необходимо правильно выполнить электрические соединения.
LA406 LA408
НЕОБХОДИМЫЕ ЧАСТИ
Используйте аккумулятор с номи-
нальными параметрами не ниже 12 В
- 30 А•ч (ЕН63/64/65), 12 В - 36 А•ч
(ЕН72).
Для подключения аккумулятора, зам-
ка зажигания и электрического стар-
тера используйте провод аккумулято-
ра и провод заземления с нужным се-
чением.
ПРОВОД АККУМУЛЯТОРА
КАЛИБР
ПРОВОЛОКИ
ДЛИНА
ПРОВОДА
ДИАМЕТР
ПРОВОДА
AWG
(BS)
BWG
SAE JIS
Менее
1,5 м
7,3 мм 1 6 AV15
От 1,5
до 2,5 м
8,5 мм 0 4 AV20
От 2,5
до 4 м
10,8 мм 3/0 2 AV30
В качестве ПРОВОДА ЗАЗЕМЛЕНИЯ ис-
пользуйте плоский плетеный провод се-
чением 0,03 кв. дюйма или более
(КАЛИБР SAE 4).
ПРОВОД ЗАМКА ЗАЖИГАНИЯ
КАЛИБР
ПРОВОЛОКИ
ДЛИНА
ПРОВОДА
ДИАМЕТР
ПРОВО-
ДА
AWG
(BS)
BWG JIS
Менее
1,5 м
1,5 мм 14 16
AV1.2
5
От 1,5
до 3 м
1,9 мм 12 14 AV2
От 3
до 5 м
2,4 мм 10 13 AV3
