RU
6

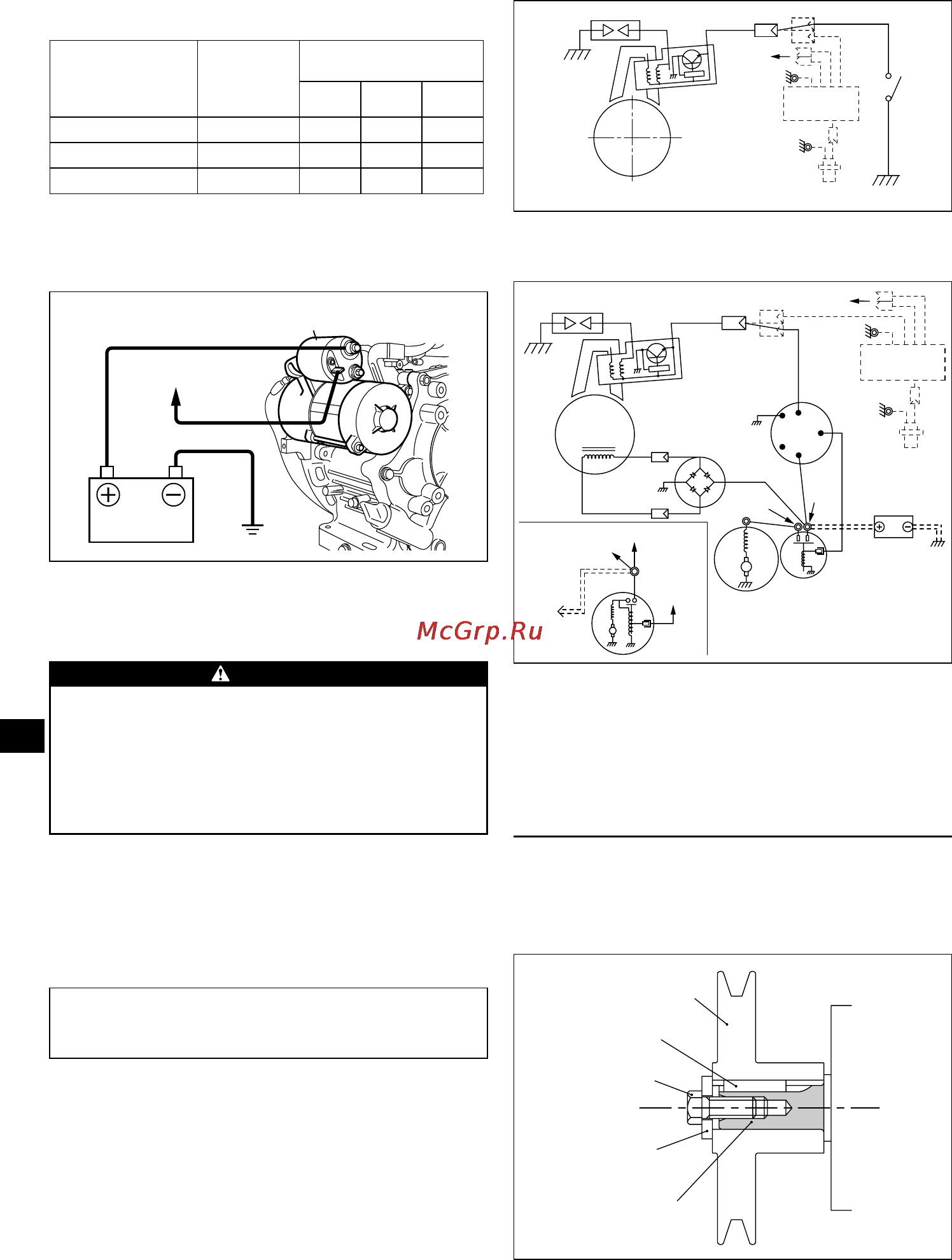

4. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
АККУМУЛЯТОР
К ЗАМКУ ЗАЖИГАНИЯ
(КОНТАКТ "ST")
ПРОВОД
ПРОВОД ЗАЗЕМЛЕНИЯ
ЭЛЕКТРОМАГНИТНЫЙ
ПЕРЕКЛЮЧАТЕЛЬ
(1)
Соедините положительную (+) клемму электромагнитного
выключателя с положительной (+) клеммой аккумулятора с
помощью провода аккумулятора.
Не перепутайте полярность подключения
аккумулятора. Никогда не подключайте провод
аккумулятора к отрицательной (-) клемме аккуму-
лятора.
При подключении провода аккумулятора к
отрицательной (-) клемме аккумулятора немедленно
сгорит или выйдет из строя диодный выпрямитель.
ВНИМАНИЕ
(2)
Заземлите отрицательную клемму аккумулятора на корпус
двигателя или машины с помощью провода заземления.
(3)
Установите замок зажигания на машину так, чтобы отверстие
для слива воды находилось внизу.
ПРИМЕЧАНИЕ
Плотно затяните болты и гайки для того, чтобы они не
отвернулись при вибрации.
5. ЭЛЕКТРИЧЕСКАЯ СХЕМА
(МОДЕЛИ С ВОЗВРАТНЫМ ПУСКОВЫМ МЕХАНИЗМОМ)
Свеча зажигания
Черный
Выключатель остановки
двигателя
Обмотка
зажигания
Маховик
К индикаторному
светодиоду
Датчик
уровня масла
Блок управл.
датч. уровня
масла
ЭЛЕКТРИЧЕСКАЯ СХЕМА
(МОДЕЛИ С ЭЛЕКТРИЧЕСКИМ СТАРТЕРОМ)
К замку
зажигания
(ST)
К замку зажигания (B)
К диодному
выпрямителю
EX30
К аккумулятору
LA108
LA408
Свеча зажигания
Черный
+M
-
M
ST
B
AC
LA106
LA406
LA306
Обмотка
зарядки
аккумулят.
Магнето
Электрический
стартер
Электромагнитный
переключатель
Замок
зажигания
Датчик уровня
масла
Аккумулятор
Диодный
выпрямит.
Обмотка
зажигания
Электрич.
стартер
К индикаторному
светодиоду
Блок управл.
датчиком уровня
масла
Дополнительные устройства показаны пунктирными линиями
3.
ПРОВОД ДЛЯ ПОДКЛЮЧЕНИЯ ЗАМКА ЗАЖИГАНИЯ
Если используется дистанционный замок зажигания, соедините
его с электромагнитным выключателем двигателя с помощью
провода нужного сечения.
JISBWG
AWG
(BS)
Калибр провода
Диаметр
провода
Длина провода
Менее 1,5 м
От 1,5 до 3 м
От 3 до 5 м
1,5 мм
1,9 мм
2,4 мм
14
12
10
16
14
13
AV1,25
AV2
AV3
5. УСТАНОВКА ШКИВА НА
КОЛЕНЧАТЫЙ ВАЛ СО
ШПОНОЧНОЙ КАНАВКОЙ
При установке шкива ременного привода и/или муфты сцепления
на коленчатый вал или вал отбора мощности (ОМ) со шпоночной
канавкой необходимо обеспечить правильное взаимное положение
шкива и вала. На нижеприведенной схеме показана правильная
установка всех применимых частей узла.
Шкив
Шпонка
Болт
Шайба
Вал
EX13-40 ru_EU6807 09.8.4, 10:176
