Дефлектор
Болты
Защита
Пластиковая
пластина
Стопорная
гайка
Металлическая
пластина
Кожух
шнека
5
6
СБОРКА
Установите рычаги с помощью двух ½”, двух 1-1/2”
болтов и двух шайб в форме полумесяца.
6
ШАГ 1 – Рычаги управления
Шнек уже подсоединен к рычагам. Его необходимо
пропустить через кронштейн желоба, шайбу и шпонку в
отверстии вала.
ШАГ 2 – Шнек
Тросы проходят через отверстия с внутренней стороны
рычагов управления. Отрегулируйте натяжение троса с
помощью винтовой стяжки.
ШАГ 3 – Троссы управления
Вставьте ручку в панель между рычагами управления и
закрепите с помощью 1-1/2” болта и стопорной гайки.
ШАГ 4 – Рукоятка переключения передач
Не включайте привод шнека. Выполните регулировку
натяжения тросов управления. Убедитесь в отсутствии
посторонних лиц рядом с оборудованием. Поставьте
шнек на упор и выполните запуск двигателя. Упор
предотвратит движение снегоотбрасывателя в случае
сильного натяжения тросов. Потяните за рычаг привода
колес. Колеса начнут вращаться. Не включайте привод
шнека. Если колеса не двигаются, подтяните винтовую
стяжку. Убедитесь, что снегоотбрасыватель не двигается
после отпускания рычага.
ШАГ 7 – Регулировка
Привод колес
Шнек
Маневренность
Выполните регулировку натяжения троса управления.
Шнек прекращает свое движение при работающем
двигателе и отпущенном рычаге. Постарайтесь выпол-
нить проверочную уборку снега. Если двигатель работа-
ет, а шнек останавливается, выполните регулировку
троса. Шнек должен останавливаться при отпускании
рычага.
Маневрирование легче осуществляется с одним подклю-
ченным колесом. Маневренность можно изменять с
помощью шпильки, переставляя ее в разные отверстия.
На левой оси расположены два отверстия. Если шпилька
вставлена во внешнее отверстие за пределами ступицы
колеса, машину можно легко поворачивать. Для эксплуа-
тации с приводом на оба колеса вставьте шпильку в
ступицу и внутренне отверстие.
Экстренная остановка
Отпустите рычаг привода колес , рычаг привода
шнека и выключите двигатель. Рис. 6
Шнек должен свободно вращаться. В противном случае
проверьте правильность установки пластиковой распор-
ной пластины. Выполните регулировку шнека с помощью
винта.

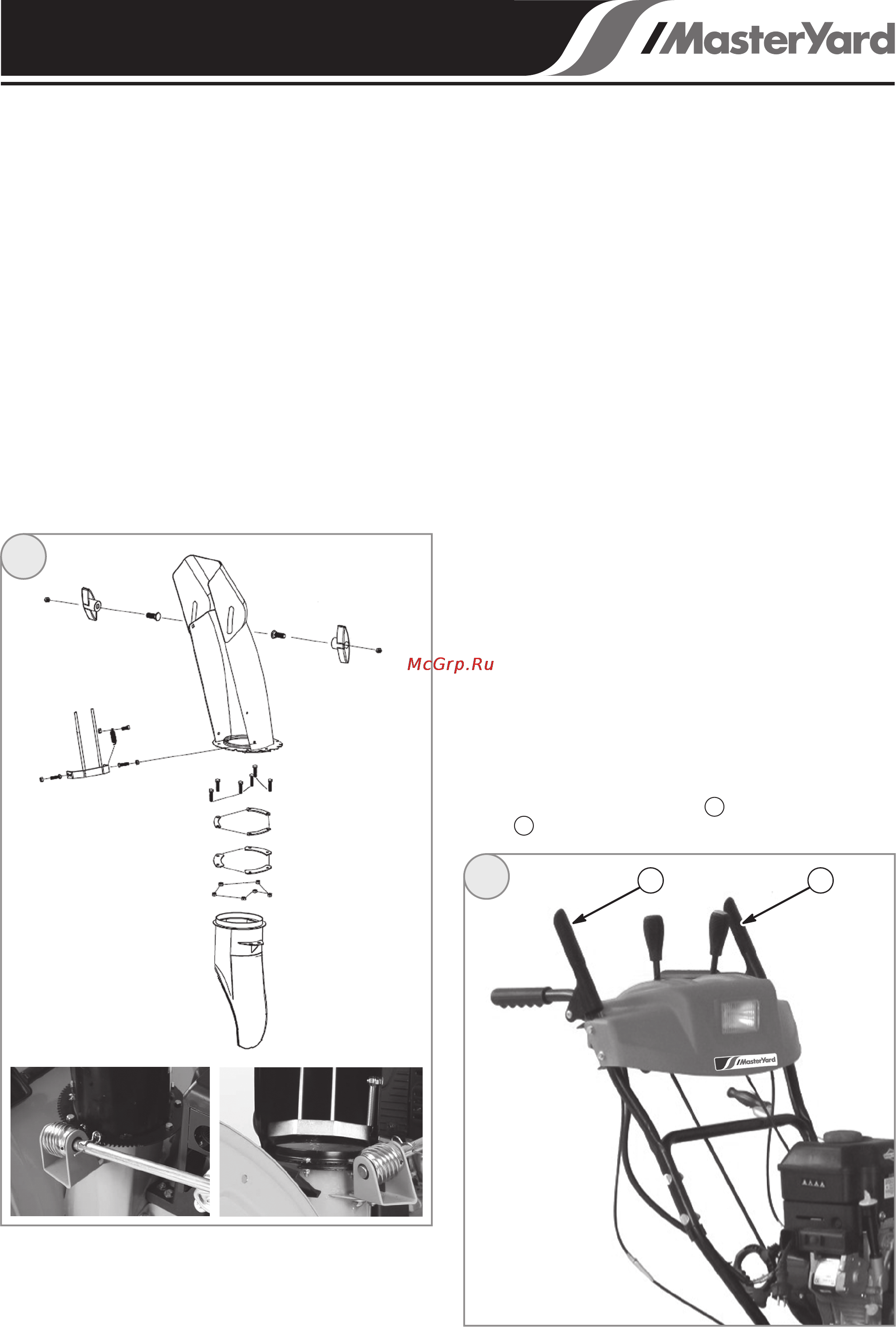

ШАГ 6 – Сборка дефлектора (Рис. 5)
1
1
2
2
