Miele DA 489-4 EXT [29/40] Монтаж
![Miele DA 489-4 EXT [29/40] Монтаж](/views2/1015064/page29/bg1d.png)
a 3 монтажных листа
для монтажа трубы вытяжки.
b 2 хомута шланга отвода воздуха
для закрепления воздуховода.
c 1 переходной штуцер
для воздуховода C 125 мм (отсут
-
ствует у приборов модельного ряда
...EXT).
d 1 невозвратный клапан
для установки в выдувном штуцере
моторного узла (только для режима
отвода воздуха; отсутствует у при
-
боров модельного ряда ...EXT).
e Телескопический держатель для
крепления вытяжки к стене.
f Газовая пружина
для откидывания стеклянной пане-
ли.
g Монтажный комплект для рабо-
ты в режиме циркуляции
включает в себя поворотный патру-
бок и алюминиевый шланг (не вхо-
дит в комплект поставки, дополни
-
тельно приобретаемая принадлеж
-
ность, см. "Технические характери
-
стики").

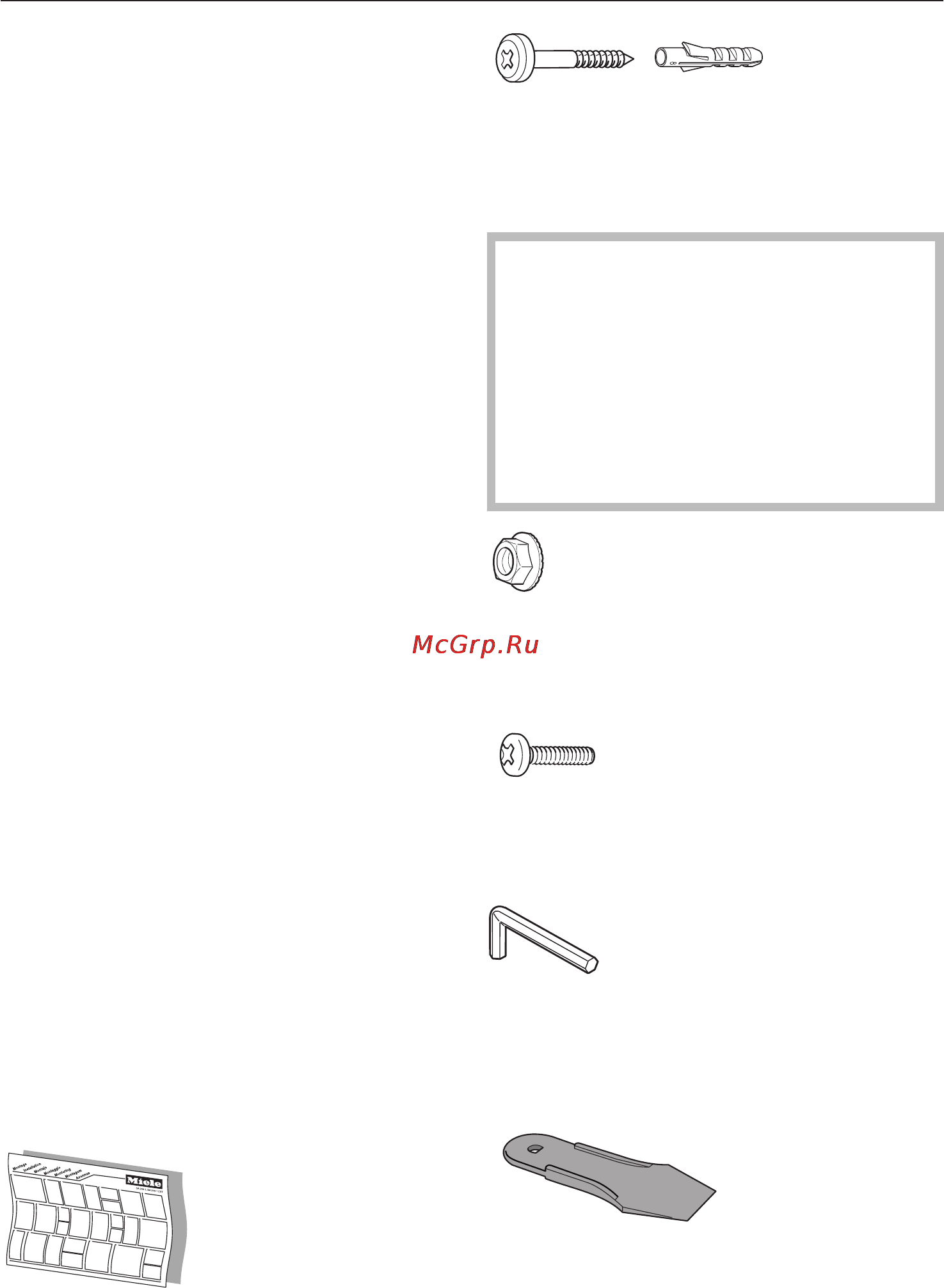

Инструкция по монтажу
8 шурупов 5 x 40 мм
с большой головкой и
8 дюбелей S 8
для фиксации держателей и прибора.
Шурупы и дюбели пригодны для
монтажа при сплошной каменной
кладке здания.
Для других конструкций стен ис
-
пользуйте подходящий крепежный
материал.
Обратите внимание на достаточ
-
ную несущую способность стены.
2 гайки M 6
с зубчатым венцом для крепления
корпуса вытяжки.
8 шурупов M 4 x 16 мм
для крепления корпуса вытяжки и
блока фильтра
1 ключ с внутренним шестигранни
-
ком
для регулировки корпуса вытяжки по
высоте
1 шпатель
для демонтажа трубы вытяжки.
