MasterYard MX 18528LE [29/31] Электросхема
![MasterYard MX 18528LE [29/31] Электросхема](/views2/1150727/page29/bg1d.png)
29

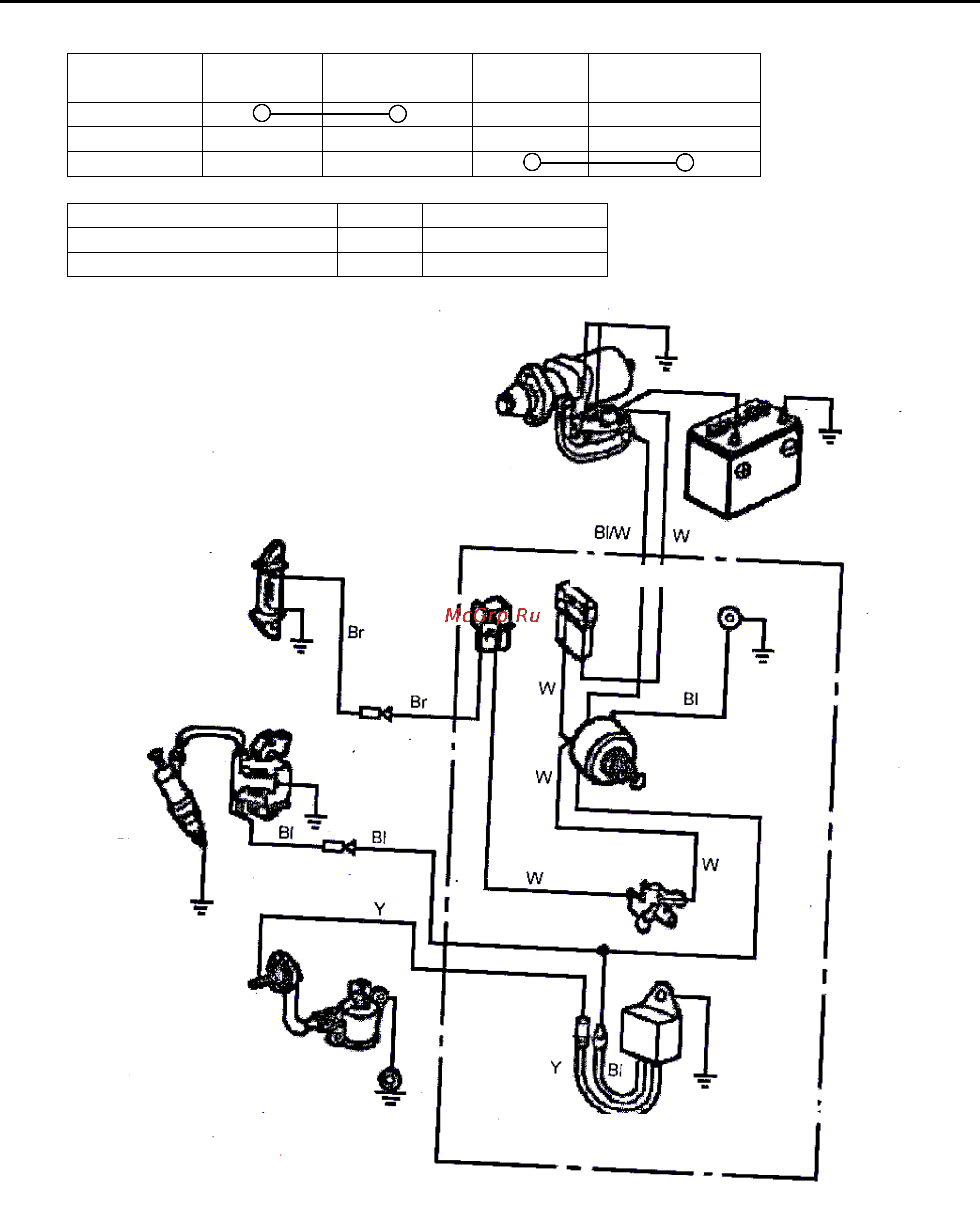

ЭЛЕКТРОСХЕМА
ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ
МАГНЕТО ВЫКЛ.
ЗАЖИГАНИЯ
СТАРТЕР АККУМУЛЯТОР
ВЫКЛ
ВКЛ
ПУСК
Bl ЧЕРНЫЙ Br КОРИЧНЕВЫЙ
Y ЖЕЛТЫЙ R КРАСНЫЙ
W БЕЛЫЙ G ЗЕЛЕНЫЙ
МОТОР
ЭЛЕКТРОСТАРТЕРА
АККУМУЛЯТОР
СОЛЕНОИД
СТАРТЕРА
ЗАРЯДНАЯ
КАТУШКА
ВЫПРЯМ-ЛЬ
ТРАНЗИСТОРНОЕ
МАГНЕТО
ПЛАВК.ПРЕДОХР
СВЕЧА
ЗАЖИГАНИЯ
ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ
ВЫКЛ-ЛЬ
УРОВНЯ МАСЛА
АВТОМ.
ВЫКЛ-ЛЬ
СИГНАЛ НИЗКОГО
УРОВНЯ МАСЛА
БЛОК УПРАВЛЕНИЯ
