11
MX18528RE / MX18528RET
СНЕГОУБОРОЧНАЯ МАШИНА
СБОРКА

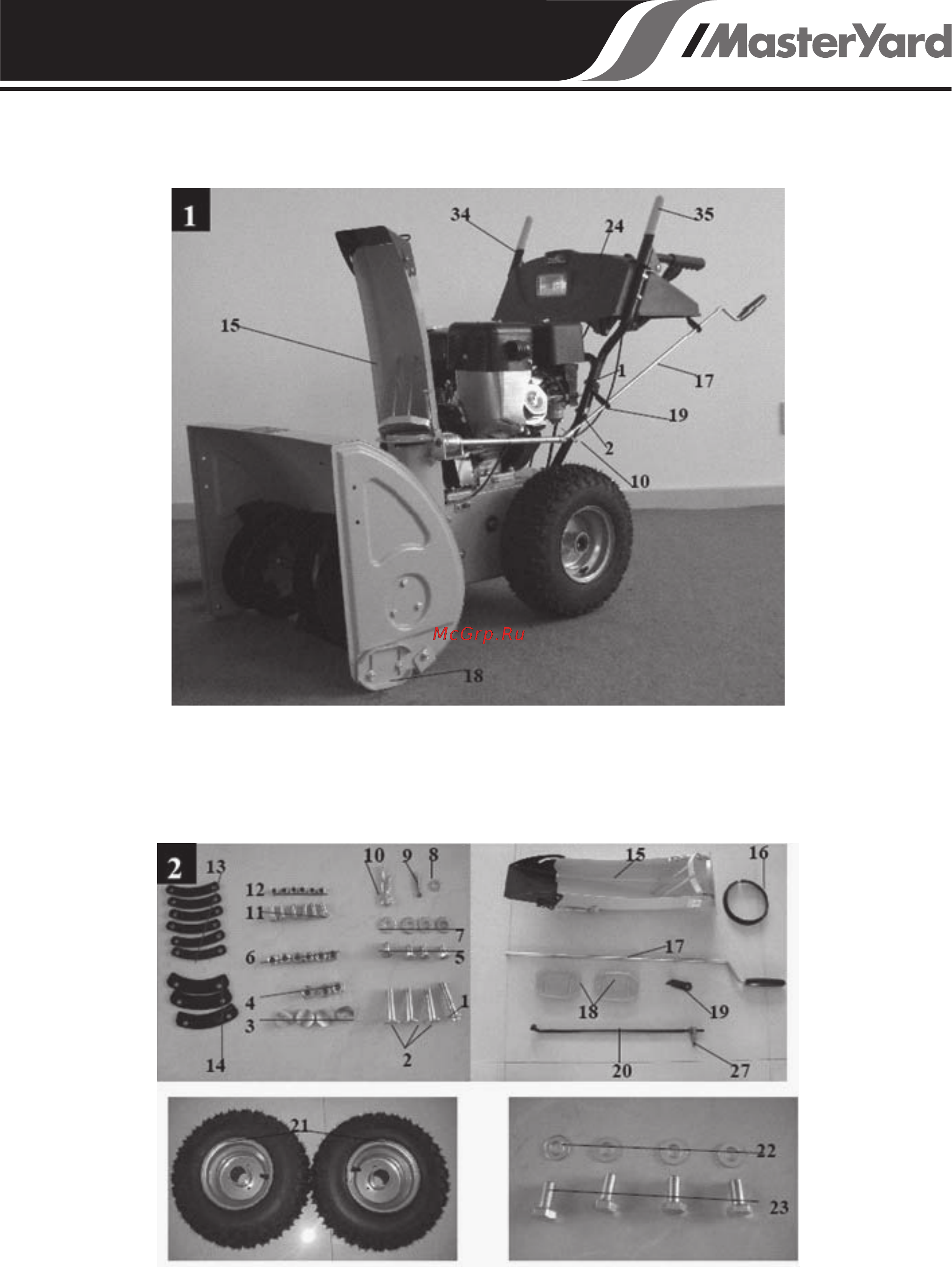

Рис.1
15. Желоб для выброса снега. 35 Рычаг управления шнеком. 34. Рычаг сцепления 24 Панель
управления.1.Рама панели управления. 17 Рычаг управления желобом. 19.Кронштейн.2 Болт
крепления панели.10 Шарнир рычага 18. Лыжа
Рис.2
1-7,11-12,22-23 Крепежные болты, шайбы, гайки. 13,14 Прокладки для монтажа желоба. 17.
Рычаг управления желобом. 18 Лыжа. 19 Кронштейн рычага. 20 Тяга переключения скоростей.
27 Кронштейн тяги 16.Уплотнение желоба
