MX18528RE / MX18528RET

СНЕГОУБОРОЧНАЯ МАШИНА

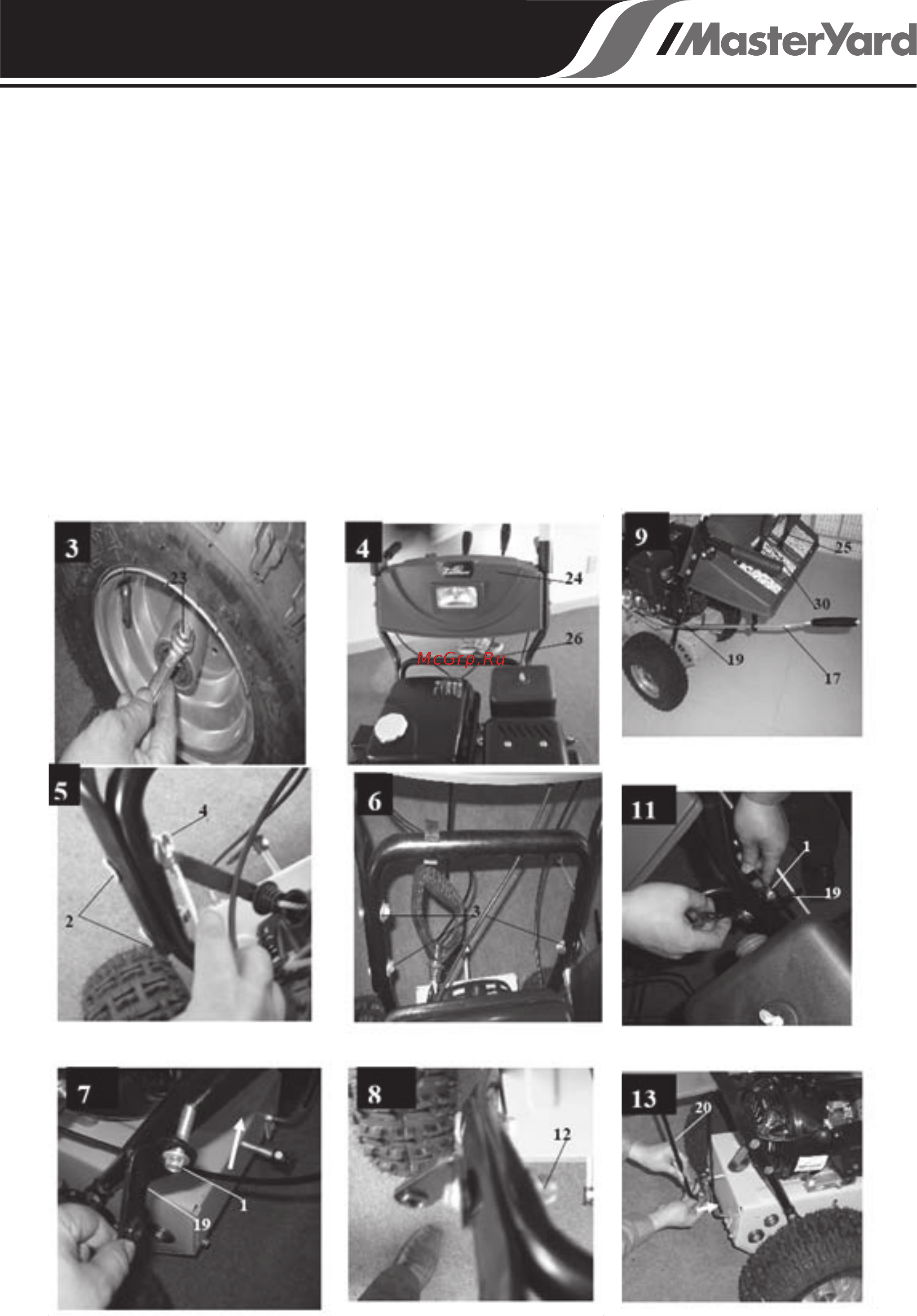

МОНТАЖ КОЛЕС (РИС.3)

Установите колесо на полуось и закрепи-

те болтом с шайбой М8х20 из комплекта по-

ставки (рис.2-22,23).

МОНТАЖ ОРГАНОВ УПРАВЛЕНИЯ

Установите пульт управления (24) на раму

(26) Рис.4 и закрепите болтами(2) Рис.5.

Установите кронштейн (19), зафиксировав

его болтом(1) Рис.7. Установите в кронштейн

(19) рычаг управления желобом(17), вставь-

те его в шарнир(28) и закрепите шплинтом

(10) Рис 9,10. Затяните болт(1) кронштей-

на(19) (Рис.11).

Установите тягу переключения скоро-

стей(20) рис.2 в отверстие в рычаге пере-

ключения передач(25) рис.9.и зафиксируйте

его Рис.12-14.

УСТАНОВКА ЖЕЛОБА

ДЛЯ ВЫБРОСА СНЕГА

Установите уплотнение (16) на желоб для

выброса снега. Используя прокладки (13-

14) Рис.2 установите желоб, как показано на

Рис.15-19.Установите трос управления вы-

бросом(29) Рис.18.

УСТАНОВКА ЛЫЖИ (РИС.20)

С помощью болтов и гаек(5-6-7) Рис.2 уста-

новите лыжи(18) с двух сторон корпуса на

необходимую высоту.
