инструкция по эксплуатации станка JET мод. JMD-15
5
4.3 Комплект поставки
Зажимная тяга M12
Тиски угловые, ширина губок 85 мм
Сверлильный патрон 1-13 мм с оправкой
Торцевая фреза диаметром 63 мм с оправкой
Защитный экран с концевым выключателем
3 рукоятки перемещения
Рукоятка регулировки высоты фрезерной головки
3 маховика стола
Инструмент для обслуживания
Деталировка
5. Транспортировка и пуск в эксплуатацию
5.1. Транспортировка и установка
Станок поставляется в закрытом виде на
паллете.
Используйте для транспортировки обычный
автопогрузчик или тележку с грузоподъемным
устройством. При транспортировке обезопасьте
станок от опрокидывания.
Установка станков должна производиться в
закрытых помещениях, при этом являются
вполне достаточными условия обычной
мастерской.
Станок должен быть надежно прикреплен к
станине или к выдерживающему нагрузки
верстаку.
По соображениям упаковки станок поставляется
не полностью смонтированным.
5.2 Монтаж
Если Вы при распаковке обнаружили
повреждения вследствие транспортировки,
немедленно сообщите об этом Вашему продавцу,
не запускайте станок в работу!
Утилизируйте, пожалуйста, упаковку в
соответствии с требованиями охраны
окружающей среды.
Удалите защитную транспортную смазку с
помощью мягких растворителей.

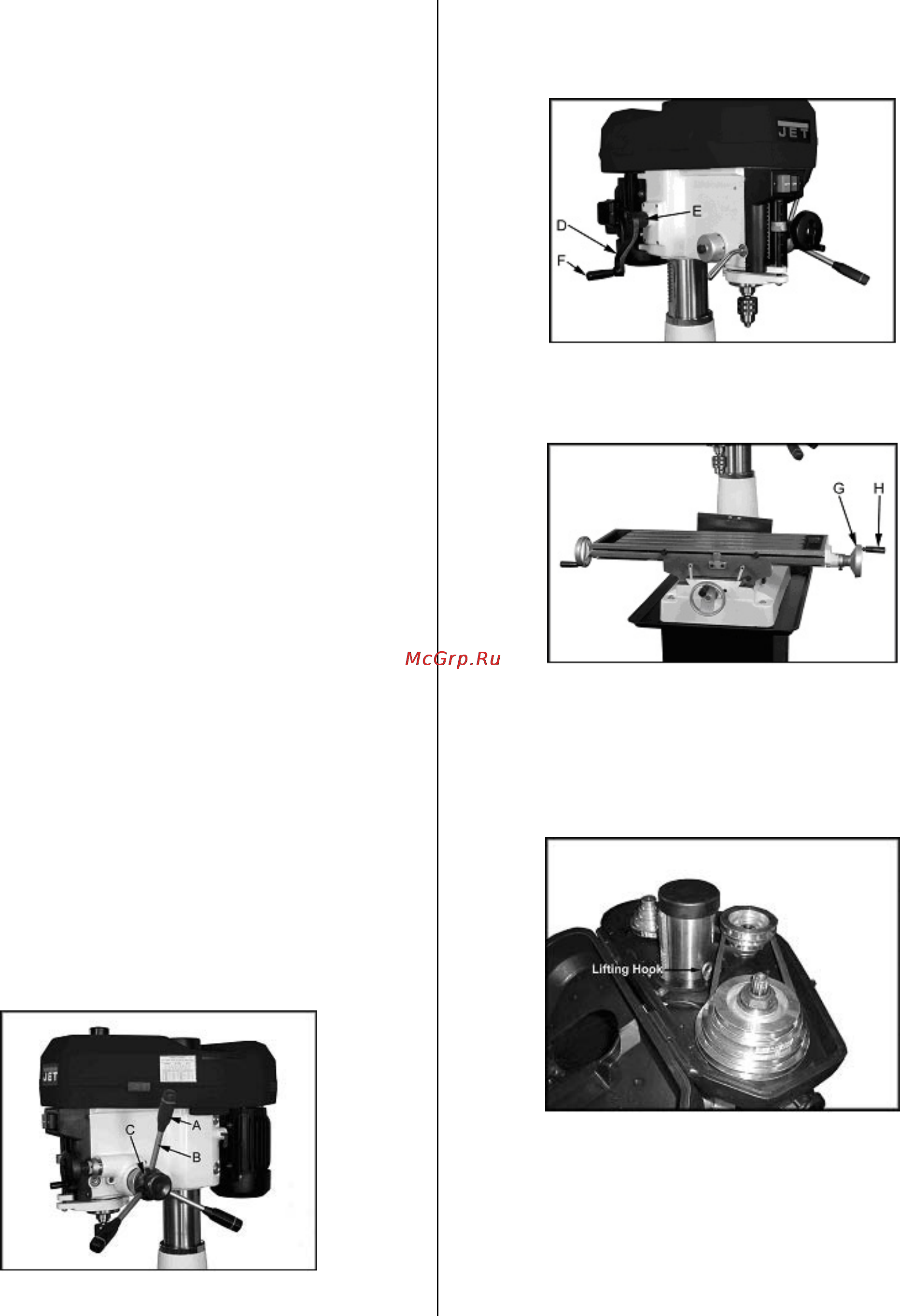

Смонтируйте 3 рукоятки перемещения (A, Рис. 1)
на штангах (B) и затем на ступице (C).
Рис.1
Установите рукоятку регулировки высоты (D, Рис.
2) на цапфу рукоятки и зафиксируйте резьбовым
штифтом (E).
Смонтируйте ручку рукоятки (F).
Рис.2
Установите маховики (G, Рис. 3) на винте стола и
зафиксируйте резьбовыми штифтами.
Смонтируйте ручку рукоятки (H).
Рис.3
Монтаж станка на станине или
выдерживающем нагрузки верстаке
Открутите станок от паллеты.
Откройте защитный кожух ремня и поднимите
станок за анкерный рым-болт (Рис. 4).
Рис.4
Внимание:
Станок очень тяжелый (170 кг)!
Убедитесь в достаточной грузоподъемности и
безупречном состоянии подъемных
приспособлений.
Никогда не стойте под перемещаемыми
грузами.
