инструкция по эксплуатации станка JET мод. JMD-15
7
Слишком слабое усилие сверления приводит к
преждевременному износу сверла и пригоранию
инструмента или заготовки, слишком высокое
усилие сверления может застопорить мотор или
сломать сверло.
Не используйте инструменты с проволочными
щетками, фрезы, режущие диски и
шлифовальные диски на этом станке.
Запрещается обрабатывать магний - высокая
опасность возгорания!
Производите измерительные и регулировочные
работы только при выключенном станке.
В случае опасности нажать аварийный
выключатель.

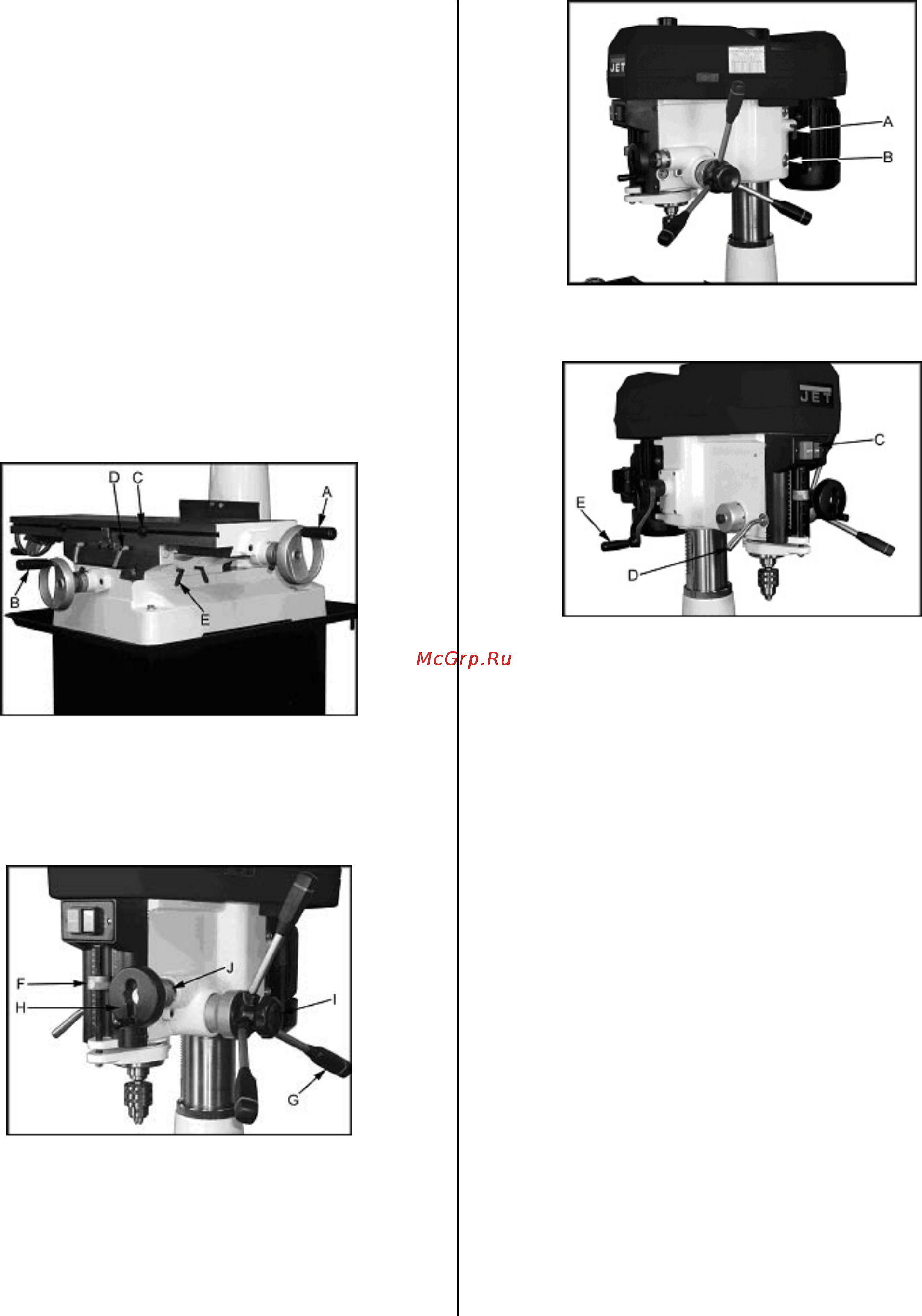

6.1 Элементы управления
Рис.6
A….Маховик оси X
B…. Маховик оси Y
C….Регулируемые упоры оси X
D….Зажим каретки оси X
E…. Зажим каретки оси Y
Рис.7
F….Упор глубины сверления
G….Рычаг перемещения пиноли шпинделя
H…..Маховик точной регулировки хода пиноли
I…..Муфта включения червячного редуктора
J….Шкала точной регулировки стержня
Рис.8
A….Зажимной рычаг натяжения ремня
B….Зажим фрезерной головки
Рис.9
D….Зажим пиноли шпинделя
E….Рукоятка перемещения фрезерной головки
6.2 Выбор числа оборотов шпинделя
Необходимое число оборотов шпинделя зависит
от типа обработки, материала заготовки, а также
от диаметра и материала инструмента.
Рекомендации по числу оборотов действительны
для диаметра инструмента Ø10 мм и обработки
инструментом из быстрорежущей стали Р6М5
(например, спиральное сверло).
Алюминий, латунь .....................1500 об/мин
Чугун: .........................................1000 об/мин
Сталь (Cталь 15): ........................ 800 об/мин
Сталь (Cталь 45): ........................ 600 об/мин
Нержавеющая сталь: .................. 300 об/мин
При использовании твердосплавных инструментов
допустимо пятикратное увеличение числа
оборотов.
Общее правило:
Чем больше диаметр сверления, тем меньше
число оборотов.
Например:
Сталь (Cталь 15) диаметром 20 мм позволяет
использовать следующее число оборотов
