Дополнительные подключения (продолжение)
C
A
B
D
Телевизионный
сигнал от антенны/
кабеля
VIDEO
IN
AUDIO
L
AUDIO
R
VIDEO
OUT
AUDIO
L
AUDIO
R
VHF/UHF
RF IN
VHF/UHF
RF OUT
TV OUT
TV IN
AUD IO
OU
T
S-VID E O
IN
VID E O IN
TV
F
E

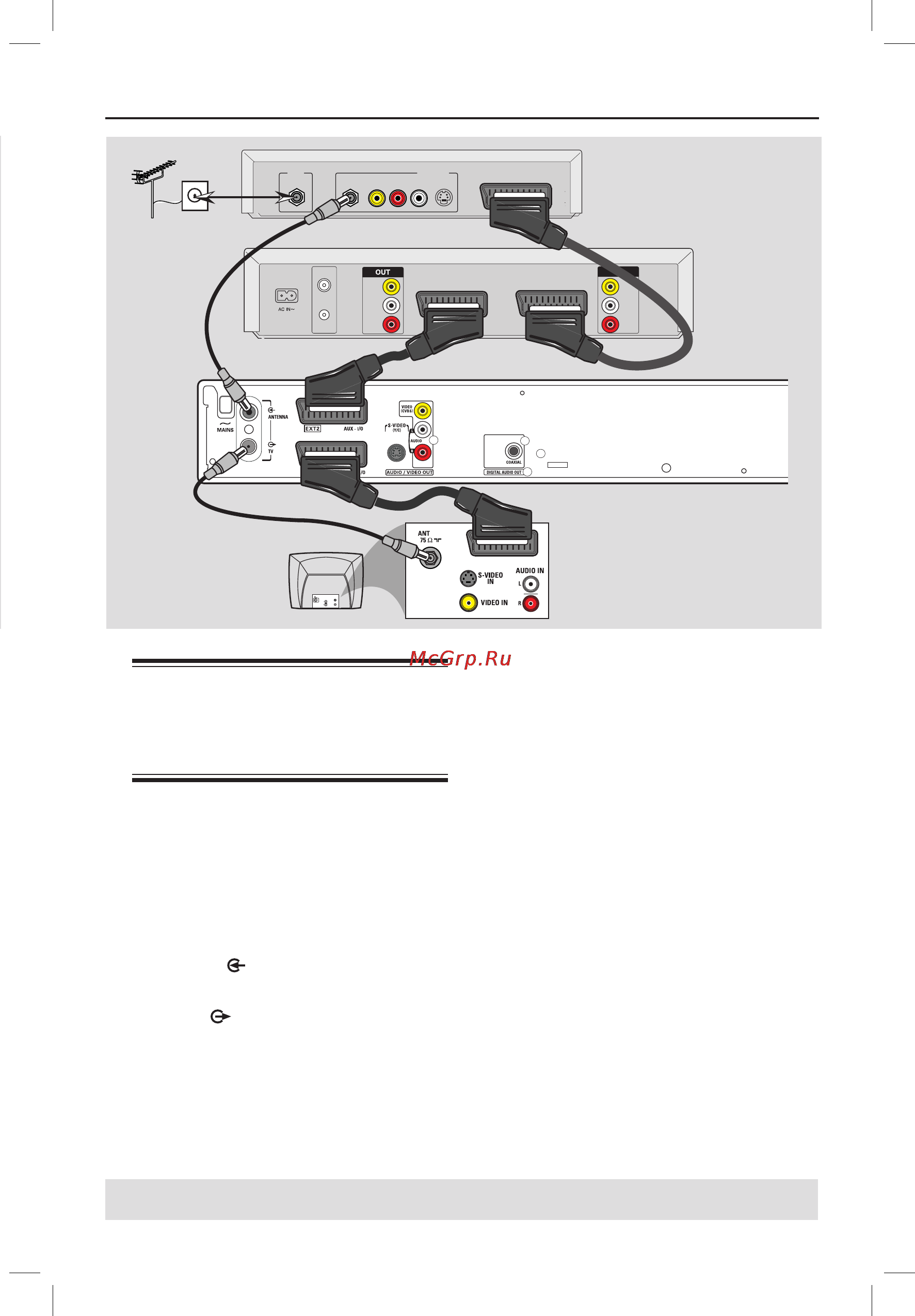

Подключение к
видеомагнитофону и
кабельному или спутниковому
ресиверу
A Подключите сигнал антенного или
кабельного телевидения к антенному входу
(RF IN) кабельного или спутникового
ресивера
B С помощью входящего в комплект
коаксиального кабеля подключите антенный
выход (RF OUT) кабельного или
спутникового ресивера к разъему
ANTENNA устройства записи DVD.
C С помощью другого РЧ кабеля подключите
разъем TV
устройства записи DVD к
антенному входу телевизора.
D При помощи кабеля Scart подключите
разъем EXT1TO TV-I/O устройства записи
DVD к соответствующему входу SCART
телевизора.
E Другим кабелем Scart подключите разъем
EXT2 AUX-I/O устройства записи DVD к
выходу Scart (или обозначенному как
TV OUT или TO TV) видеомагнитофона.
F Другим кабелем Scart подключите вход Scart
(TV IN) видеомагнитофона к выходу Scart
(или обозначенному как TV OUT или TO TV)
кабельного или спутникового ресивера.
D При помощи кабеля Scart подключите
разъем EXT1TO TV-I/O устройства записи
DVD к соответствующему входу SCART
телевизора.
E Другим кабелем Scart подключите разъем
EXT2 AUX-I/O устройства записи DVD к
выходу Scart (или обозначенному как
TV OUT или TO TV) видеомагнитофона.
Полезные советы:
– Большинство коммерческих видеокассет и
дисков DVD имеют защиту от копирования и
не могут быть переписаны.
– Подключите устройство записи DVD
напрямую к телевизору. Если между ними
находится видеомагнитофон или другое
дополнительное устройство, качество
изображения может быть
неудовлетворительным из-за срабатывания
системы защиты от копирования,
встроенной в устройство записи DVD.
RF
S-VIDEO
OUT
IN
AUDIO
R
L
VIDEO
TO TV
AUD IO
OU
T
S-VID E O
IN
VID E O IN
TV
VIDEO
IN
AUDIO
L
AUDIO
R
VIDEO
OUT
AUDIO
L
AUDIO
R
VHF/UHF
RF IN
VHF/UHF
RF OUT
TV OUT
TV IN
Задняя панель
телевизионной приставки
или спутникового ресивера
(только для примера)
Задняя панель
видеомагнитофона
(только для
примера)
СОВЕТ: Перед выполнением подключений или при их изменении убедитесь в том, что все устройства
отключены от сетевой розетки.
