0,3...0,5

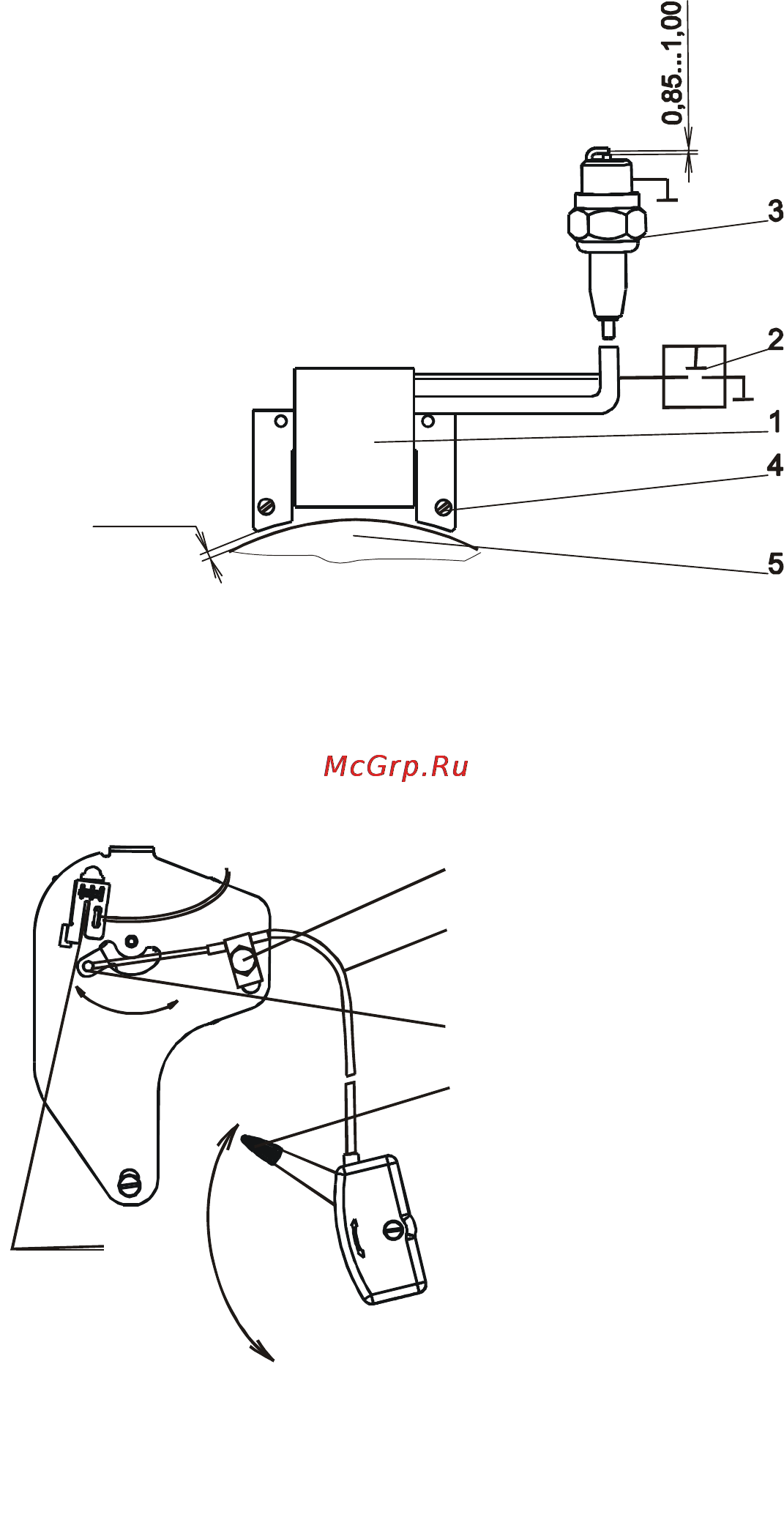

Рисунок 7.2 - Система зажигания

1 – электронное магдино ЭМ-4-1; 2 – кнопка "СТОП";

3 –свеча зажигания; 4 – винт; 5 – башмак магнитный

7.6 РЕГУЛИРОВКА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

СТОП

7.6.1 Установите рычаг газа 4

(рисунок 7.3) в положение СТОП.

7.6.2 Ослабьте винт зажима 1

на плате карбюратора.

7.6.3 Переместите оболочку

троса газа 2 в зажиме 1 таким

образом, чтобы рычаг 3 с обратной

стороны платы карбюратора касался

кнопки "СТОП", при этом рычаг газа 4

должен быть в положении СТОП –

как показано на рисунке.

7.6.4 Затяните винт зажима 1.

7.6.5 Перемещением рычага

газа 4 проверьте работу

дистанционного управления.

Рисунок 7.3

1 – винт зажима; 2 – трос газа;

3 – рычаг; 4 – рычаг газа
