Performance Power JD2543 [17/33] Начало работы

Начало работы...

RUS

JD2543 by PERFORMANCE POWER

Ваш прибор

Деталь основания шлифовальной

машины/бумага

Закрепление

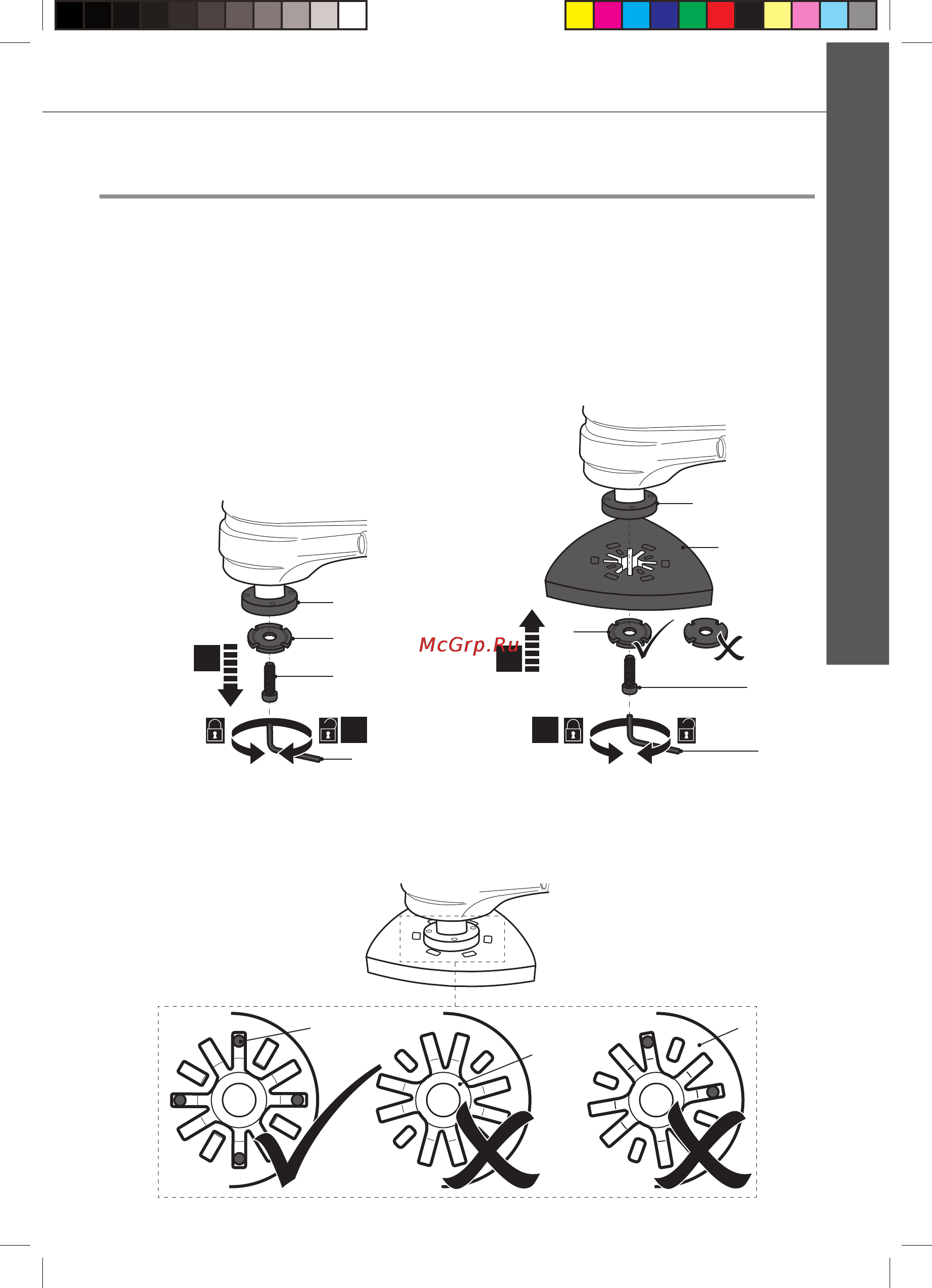

> Выкрутите болт (14) при помощи шестигранного ключа (4) и извлеките его

вместе с крепежным фланцем (13) из опорного фланца (8) (Рис. 1).

Выровняйте бороздки по штифтам (8a) и расположите основание

шлифовальной машины (9) на опорном фланце (8) (Рис. 2, шаг 1).

Зафиксируйте основание шлифовальной машины (9) при помощи

крепежного фланца (13) и болта (14) (Рис. 2, шаг2).

Рис. 1

Рис. 2

Рис. 3

Убедитесь, что все 4 штифта (8a) как следует вошли в борозды (Рис. 3),

а крепежный фланец (13) правильно сидит на основании шлифовальной

машины (9) (Рис. 4).
