Performance Power JD2543 [19/33] Начало работы

Начало работы...

RUS

JD2543 by PERFORMANCE POWER

Ваш прибор

Регулировка (основания шлифовальной машины)

> Снимите лист наждачной бумаги (15)

как описано выше.

Выкрутите болт (14) при помощи

шестигранного ключа (4) (Рис. 7, шаг 1).

Разблокируйте и установите основание

шлифовальной машины (9) в нужное

положение (Рис. 7, шаг 2). Убедитесь,

что все 4 штифта как следует вошли

в борозды, а крепежный фланец (13)

правильно сидит на основании

шлифовальной машины (9).

Затяните болт, чтобы зафиксировать

основание шлифовальной машины

(Рис. 7, шаг 3).

Прикрепите лист наждачной бумаги.

1.3.

Рис. 6

Станок для шабрения, погружная/дисковая

циркулярная пила

Закрепление

Выкрутите болт (14) при помощи шестигранного ключа (4) и извлеките

его вместе с крепежным фланцем (13) из опорного фланца (8).

Выровняйте бороздки по штифтам (8a) и установите нужную насадку

(10, 11, 12) в опорный фланец (8).

Закрепите насадку при помощи крепежного фланца (13) и болта (14)

(Рис. 8, 9, 10).

Убедитесь, что все 4 штифта (8a) как следует вошли в борозды

(Рис. 11), а крепежный фланец (13) правильно прилегает к насадке

(10, 11, 12) (Рис. 12).

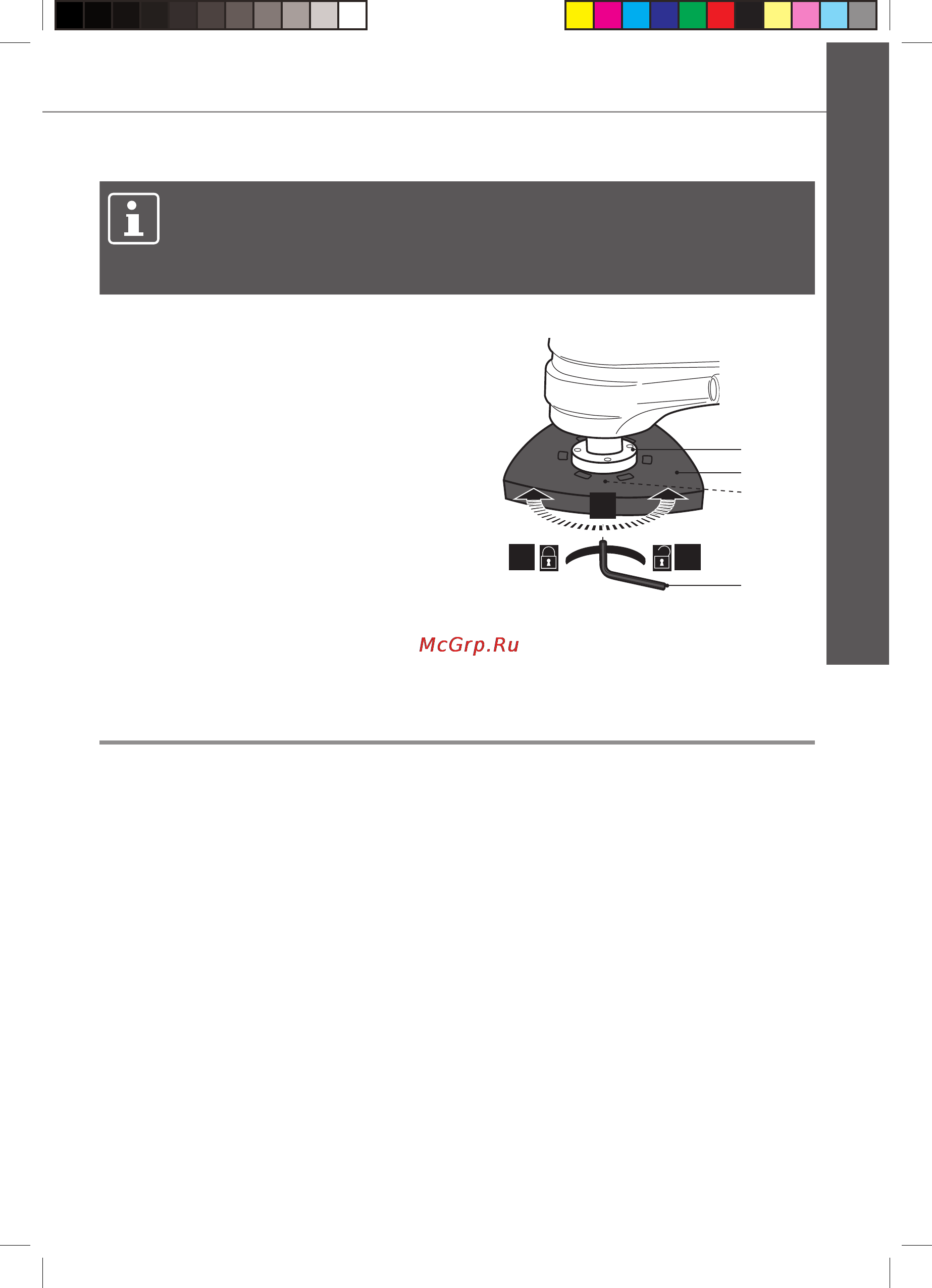

ПРИМЕЧАНИЕ: Отрегулируйте основание шлифовальной

машины (9) по углу поворота, исходя из сферы применения.

Опорный фланец (8) и основание шлифовальной машины

настроены так, чтобы основание шлифовальной машины можно

было крепить с шагом в 30° вокруг опорного фланца, от 0° до 360°.
