УСТАНОВКА

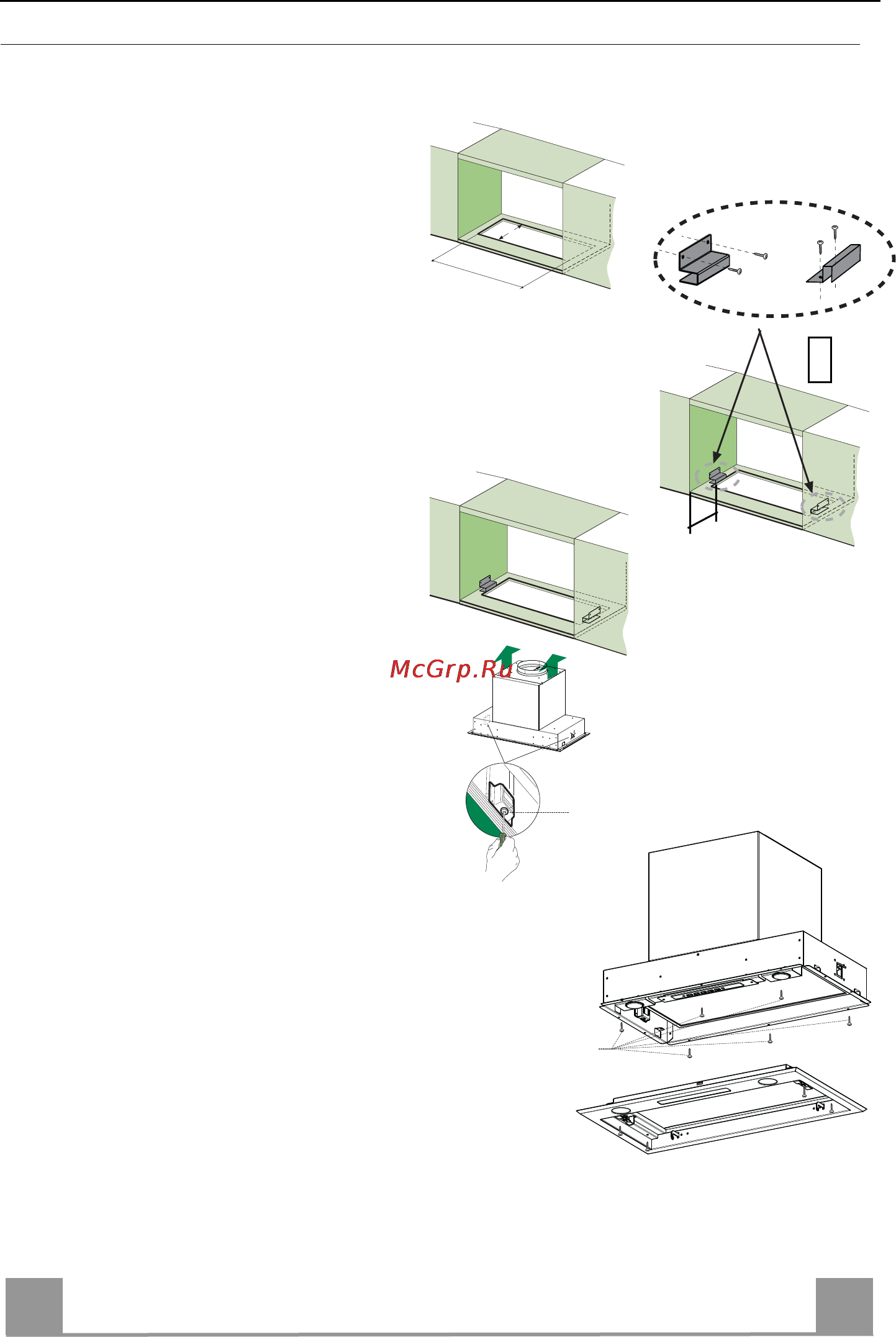

Подготовка отверстия в опорной плоскости и установка вытяжки
• Вытяжка может быть закреплена
непосредственно к нижней плоскости
подвесных полок (мин. 650 мм от варочной
панели) прилагаемыми боковыми защелками
и винтами.
• В нижней плоскости подвесной полки
сделайте отверстие, как показано (рис. 1),
оставив расстояние не менее 20 мм до
передней стороны.
• Приложите два опорных кронштейна (рис.
2) к вытяжке и закрепите их винтами 12a
(
3,5 x 16) на расстоянии B минимум 85 мм
и максимум 165 мм. Спопосб крепления
кронштейнов зависит от размеров
устанавливаемой вытяжки.
• Снимите переднюю панель (см. раздел
Обслуживание).
• Выньте жировые фильтры по одному,
отсоединив специальные запоры (см.
раздел Обслуживание).
• Снимите профиль, отвинтив 4 винта
крепления к вытяжке (рис. 4).
• Если установлены, выньте фильтры против
запахов на акти
вированном угле (см.
раздел Обслуживание).
• Вставьте в проем вытяжку и замкните
боковые защелки. (рис. 3)
• До конца затяните винты Vf под вытяжкой
(рис. 3).
• Теперь окончательно закрепите вытяжку к
полке прилагаемыми в комплекте винтами
12a (3,5 x 16) (рис. 4).
• Вновь установите профиль с помощью
снятых ранее 4 винтов.
• Поставьте на место жировые фильтры.
• Установи
те переднюю панель.
B
2
12a
Vf
493 - 723
273
