RU
7
78
Соединения

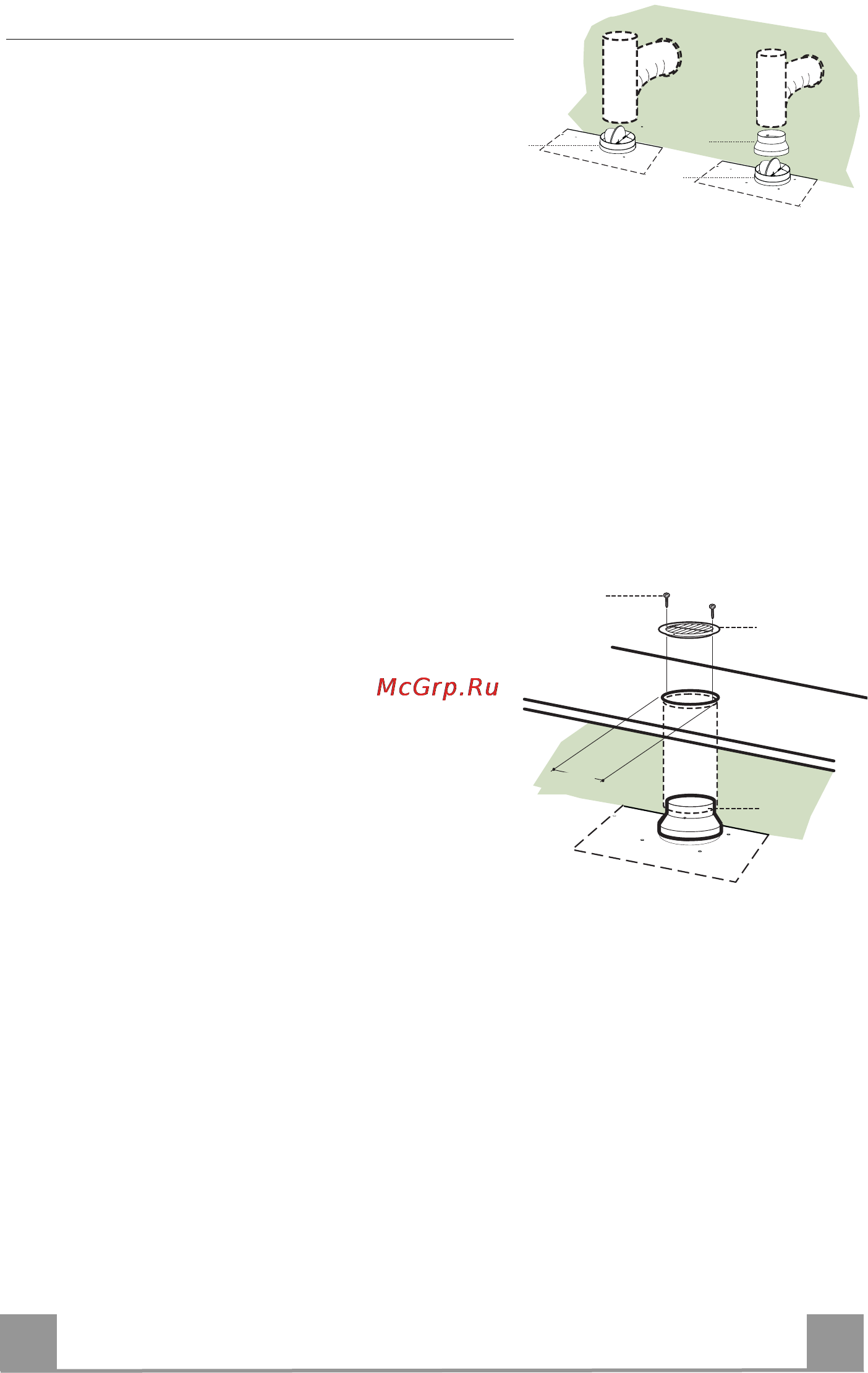

ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ
Для установки всасывающей вытяжки соединить ее
с выпускной трубой жесткой или гибкой трубкой ø
150 или 120 мм, тип которой может выбрать мон-
тажник.
Соединение трубки ø 150
• В выпускное отверстие корпуса вытяжки вста-
вить фланец ø 150 мм 10.
• Закрепить трубку соответствующими трубными
зажимами. Необходимый крепежный материал не
входит в комплект.
Сое
динение трубки ø 120
• Для соединения с трубкой ø 120 мм вставить пе-
реходный фланец 9 в ранее установленный фла-
нец ø 150 мм 10.
• Закрепить трубку соответствующими трубными
зажимами. Необходимый крепежный материал не
входит в комплект.
• В обоих случаях вынуть, если имеются, угольные
фильтры.
ø 120
ø 150
10
10
9
ВЫХОД ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ ВЫТЯЖКИ
• Сделать в полке над вытяжкой отверстие ø
125мм.
• Вставить переходный фланец 9 в выходное от-
верстие в корпусе вытяжки.
• Соединить фланец с выпускным отверстием пол-
ки над вытяжкой жесткой или гибкой трубой ø
120 мм.
• Закрепить трубу соответствующими зажимами.
Необходимый для этого материал не входит в
комплект поставки.
• Закрепить решетк
у 8 на выпускном отверстии 2
винтами 12e (2,9 x 9,5) (прилагаются).
• Проверить наличие в вытяжке фильтров от запа-
хов на активном угле.
9
ø 125
8
12e
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
• Соединить вытяжку с сетевым напряжением, установив двухполюсный выключатель
с разведением контактов не менее 3 мм.
