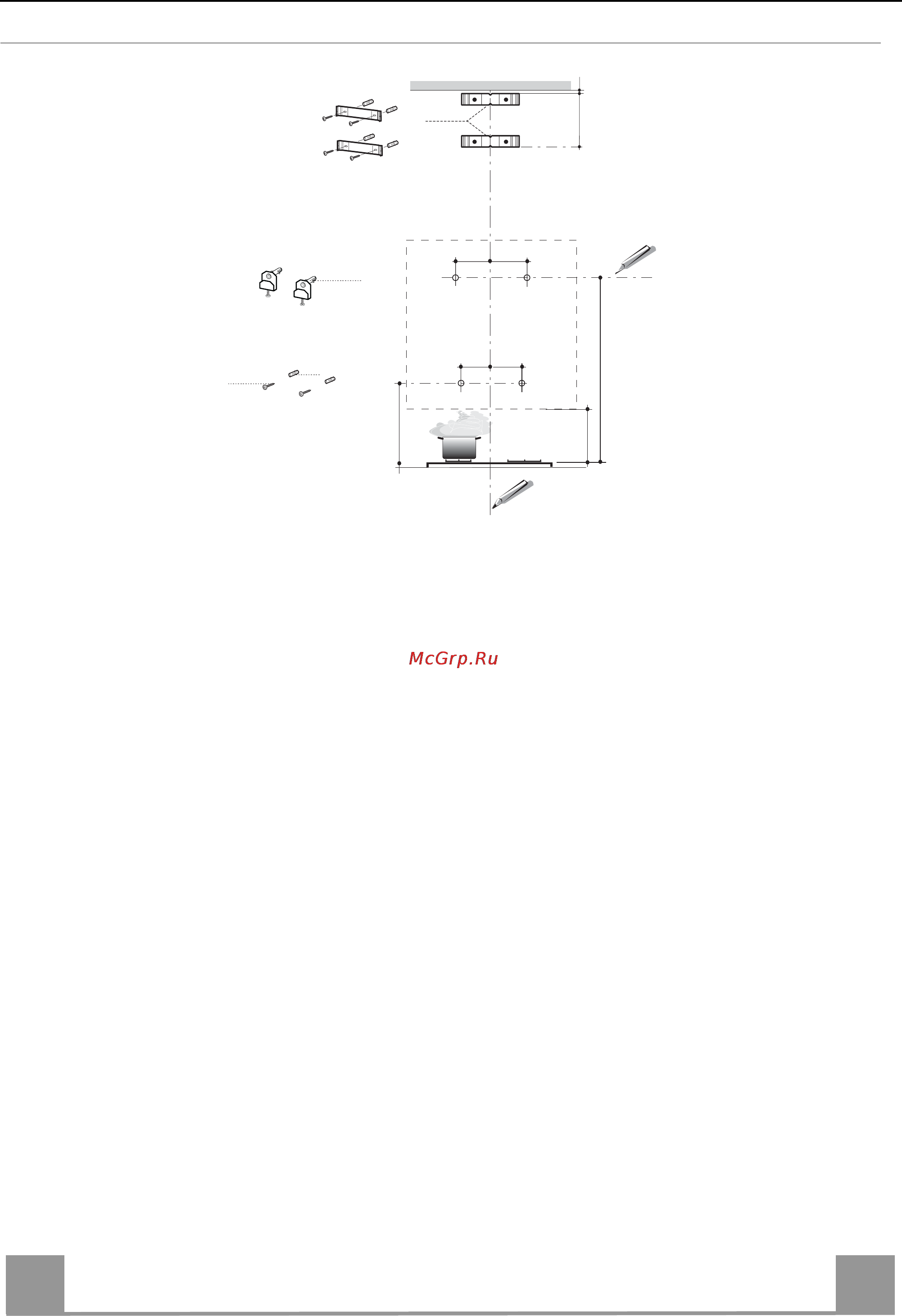

УСТАНОВКА Отверстия в стене и крепление скоб Проведите на сгене вертикальную линию до поголка или до верхнего предела по ценгру участка предназначенного для ус тановки вытяжки горизонтальную линию на расстоянии не менее 1004 мм над варочной панелью Отметьте точку 1 на горизонтальной линии на расстоянии 247 мм справа от вертикальной линии Повторите эту операцию с противоположенной стороны вертикальной линии и проверьте чтобы точки были на одном уровне Обозначьте как показано на рисунке контрольную точку 2 на расстоянии 210 мм от вертикальной ли нии и на расстоянии 482 мм над варочной панелью Повторите эту операцию с противоположенной стороны вертикальной линии и проверьте чтобы точки были на одном уровне Просверлите отверстия о 12 мм в обозначенных точках 1 Просверлите отверстия о 8 мм в обозначенных точках 2 Вставьте вкладыши со скобой 11а в отверстия 1 и ввинтите их в стету Вставьте в отверстия вкладыши 11 в отверстия 2 Установка вытяжки с декоративным дымоходом Дополнительно Приложите как показано скобу 72 1 к стене на расстоянии 1 2 мм от поголка или верхнего предела и выровняйте ее центр пазы по вертикальной линии Отметьте центры отверстий скобы Приложите как показано скобу 72 1 на расстоянии X мм под первой скобой X высота прилагаемой в комплекте верхней части дымохода и выровняйте ее центр пазы по установочной вертикальной ли нии Отметьте центры отверстий скобы Просверлите отверстия о 8 мм в обозначенных точках Вставьте в отверстия вкладыши 11 Закрепите скобы прилагаемыми винтами 12а 4 2 х 44 4 RU 69
