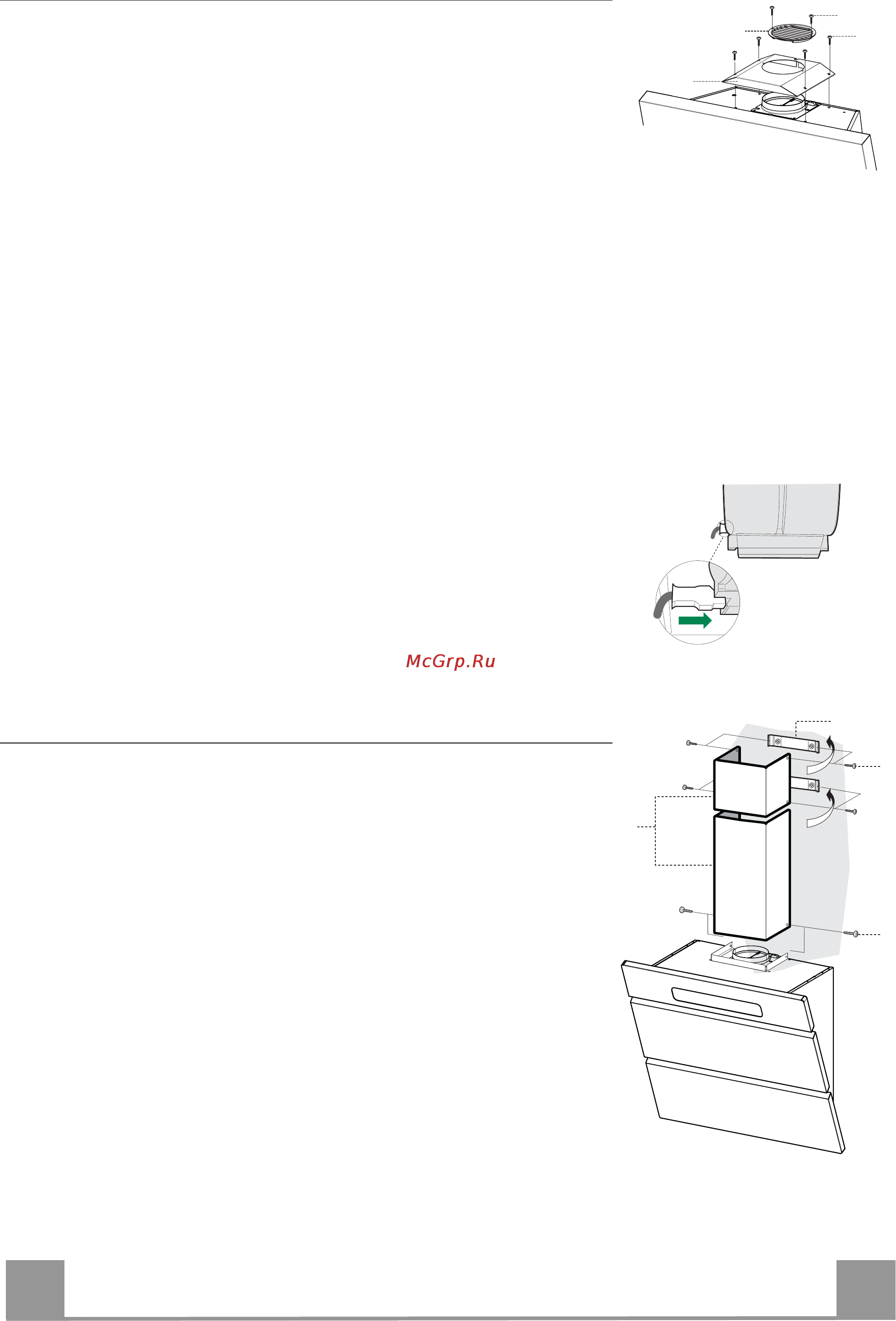

______ ВЫПУСК ВОЗДУХА ИЗ ФИЛЬТРУЮЩЕЙ вытяжки Для установки исполнения с режимом рециркуляции с фильтрацией необходимо установить дополнительный ком плект картриджа с угольным фильтром Снимите крепежный уголок дымохода Закрепите над отверстием для выпуска воздуха фильт рующее покрытие пользуясь 4 винтами 12с 2 9 х 6 5 Закрепите направленную решетку 8 над отверстием для выпуска очищенного воздуха 2 прилагаемыми винтами 12d 2 9 х 9 5 ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ Соединить вытяжку с сетевым напряжением установив двухполюсный выключатель с разведением контактов не менее 3 мм Снять противожировые фильтры смотри раздел Уход и проверить правильность положения разъема питающего кабеля в розетке вытяжки 7 2 1 Устано вка дь i м охода Дымоход можно установить только если вытяжка подклю чена в функции всасывания Верхняя часть дымохода Слегка разведите в стороны обе боковины зацепите их сзади за скобы 7 2 1 и вновь сведите до упора Закрепите дымоход по бокам к скобам прилагаемыми 4 винтами 12с 2 9 х 6 5 Нижняя часть дымохода Слегка крепите разведите их между в стороны верхней обе боковины дымохода частью дымохода и стеной за и вновь сведите до упора Закрепите сбоку нижнюю часть дымохода к корпусу вы тяжки 2 прилагаемыми винтами 12с 2 9 х 6 5 RU 71
