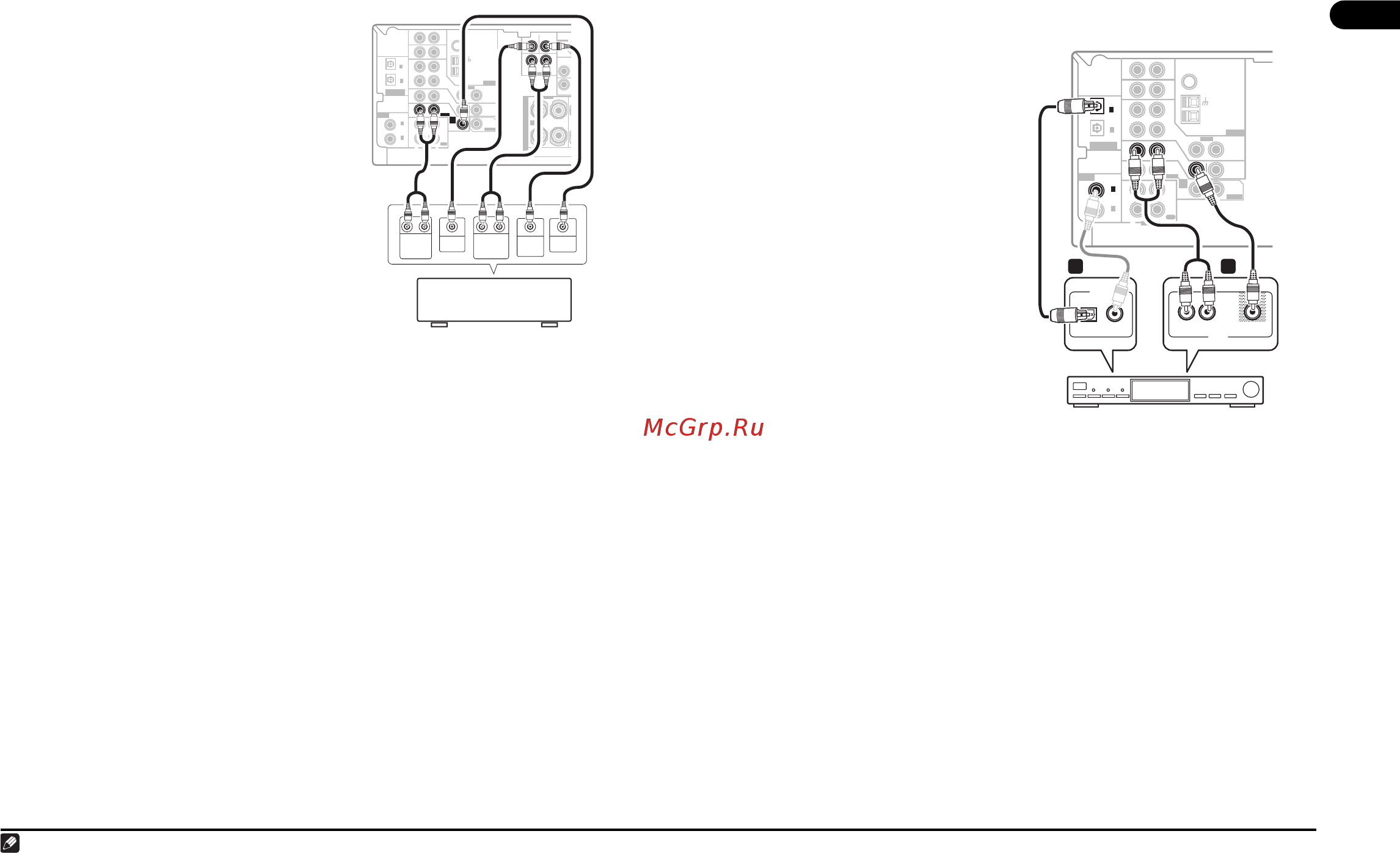

Подключение многоканальных аналоговых выходов
Для воспроизведения стандартов DVD Audio и
SACD используемый проигрыватель DVD
может иметь 5.1-канальные аналоговые выходы.
В этом случае их можно подключить к
многоканальным
входам ресивера, как показано
на рисунке справа.
1
На рисунке показана модель VSX-817, но
соединения для модели VSX-417 аналогичны.
Подключение спутникового ресивера или другой цифровой
приставки
Спутниковые и кабельные ресиверы, а также
цифровые радио ресиверы являются примерами
так называемых “приставок”.
1 Соедините аудио/видеовыходы
приставки со входами TV/SAT AUDIO и VIDEO
этого ресивера.
2
Для аудиосоединения используйте
стереофонический аудиокабель RCA, а для
видеосоединения – стандартный видеокабель
RCA.
3
2 Если используемая приставка
оборудована цифровым выходом, соедините
его с цифровым аудиовходом этого
ресивера.
Модель VSX-817 – Для подключения
используйте оптический кабель.
4
Модель VSX-417 – Подключить, например, к
DIGITAL OPT 1 (CD)
в качестве оптического
входа и
DIGITAL COAX 2 (DVR/VCR)
в качестве
коаксиального входа.
5
На рисунке показана модель VSX-817, но
соединения для модели VSX-417 аналогичны.
Примечание
1 Многоканальный вход можно использовать, только если выбран режим
DVD 5.1 ch
(см.стр. 22).
MONI
T
Y
COAX
OPT
OPT
(
CD
)
ASSIGNABLE
DIGITAL IN
1
2
(
D
FRONT
RL
S
P
E
A
K
E
R
S
(
DVR/VCR
)
COAX
(
DVD/LD
)
1
2
R
A
(
TV/ SAT
)
AM
LOOP
FM UNBAL
75
IN
IN
IN
MONITOR
OUT
SUB
WOOFER
SURROUND
CEN-
TER
OUT
VIDEO
SUB
WOOFER
IN
IN
IN
IN
OUT
OUT
IN
CD
LR
DVR/
VCR
TV/
SAT
DVD
/LD
PLAY
CD-R
/TAPE
/MD
FRONT
PREOUT
REC
ANTENNA
DVD 5.1CH INPUT
D V D
5.1CH
INPUT
AUDIO
R
L
IN
AUX
SIRIUS IN
ASSIGNABLE
DIGITAL IN
CENTER
OUTPUT
SUB
WOOFER
OUTPUT
VIDEO
OUTPUT
SURROUND
OUTPUT
FRONT
OUTPUT
RL RL
VSX-817
DVD/многоканальный
декодер с многоканальными
аналоговыми выходами.
2 Если ко входам
TV/SAT
уже подключен телевизор, просто выберите другой вход. Однако необходимо запомнить, к какому входу подключена приставка.
3 Только для модели VSX-817 – Если компьютерная приставка к телевизору имеет компонентные выходы, следует также ознакомиться с Использование разъемов компонентного видео на стр. 11.
4 Если спутниковый/кабельный ресивер не имеет цифрового аудиовыхода, пропустите этот шаг. Если на
нем имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов ресивера с
помощью коаксиального цифрового аудиокабеля. При настройке ресивера потребуется указать, какой его вход подключен к приставке (см. раздел Меню назначения входов на стр. 26).
5 В этом случае следует назначить для ресивера цифровой вход, к которому подключен
телевизор (см. раздел Меню назначения входов на стр.26).
