30
Ru

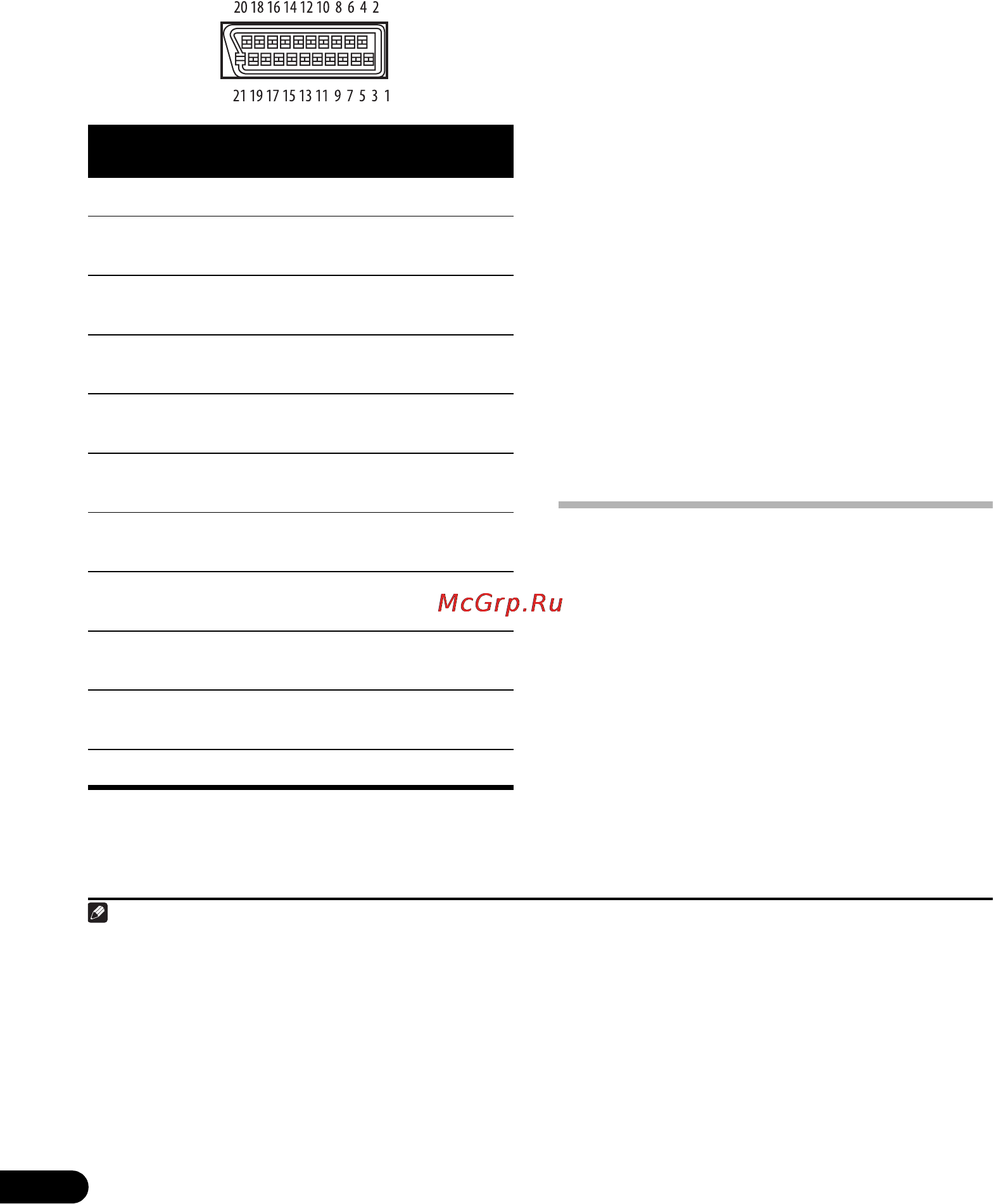

Разводка разъема SCART
На схеме ниже показана разводка 21-
штырькового разъема SCART. Этот разъем
обеспечивает передачу видео- и аудиосигналов
при подключении к совместимому цветному
ТВ/монитору.
Режим записи
Режим записи позволяет выполнять
аналоговые записи, совместимые со
стандартом объемного звучания, с выхода AV
CONNECTOR.
1
Многоканальные источники в
формате Dolby сводятся в стереоформат для
качественного воспроизведения системами,
способными выполнять матричное
декодирование (например, Dolby Pro Logic).
1 Нажмите SOUND.
2 Кнопками / выберите параметр
‘REC MODE’ и нажмите ENTER.
3 Кнопками / выберите ‘MODE ON’
или ‘MODE OFF’, а затем нажмите ENTER
для подтверждения.
• MODE ON – многоканальные источники
сводятся в стереоформат для выполнения
записи (через фронтальные
громкоговорители и сабвуфер
воспроизводится одинаковое
сведение).
• MODE OFF – для стандартного
многоканального воспроизведения через
акустическую систему (только
фронтальный правый и левый каналы
воспроизводятся через выход AV
CONNECTOR).
Подключение с помощью
HDMI
При наличии монитора или дисплея с
поддержкой HDMI или DVI (с HDCP), данный
проигрыватель можно подключить к нему с
помощью имеющегося в продаже кабеля HDMI
для обеспечения высококачественного
цифрового видео.
2
См. Об интерфейсе HDMI ниже для получения
дополнительной информации по соединению
HDMI.
Номер
штырька
Назначение
Номер
штырька
Назначение
1 Аудиовыход П 12 Нет соединения
2 Аудиовход П 13 Заземление
(видео)
3 Аудиовыход Л 14 Заземление
(видео)
4 Заземление
(аудио)
15 Выход П или Ц
5 Заземление
(видео)
16 Свободный
выход
6 Аудиовход Л 17 Заземление
(видео)
7B выход 18 Заземление
(видео)
8 Состояние 19 Видео или Y-
выход
9 Заземление
(видео)
20 Нет соединения
10 Нет соединения 21 Заземление
(видео)
11 Выход G
Примечание
1• При включенном режиме записи большая часть настроек звучания недоступна. Если при включенном режиме записи
используется запрещенная функция, на дисплее мигает REC MODE.
• Режим записи выключается, если вы изменяете функцию входа (DVD/CD, TUNER и т.д.) или выключаете электропитание.
2• Соединение HDMI возможно только для компонентов, оборудованных DVI, совместимых и с DVI, и с системой High
Bandwidth Digital Content Protection (HDCP). При подключении к разъему DVI понадобится отдельный переходник
(DVIHDMI). Однако соединение DVI не поддерживает аудиосигналы. Проконсультируйтесь со своим местным дилером
звуковой аппаратуры для получения дополнительной информации.
• Данное устройство спроектировано с учетом совместимости с интерфейсом HDMI (High Definition Multimedia Interface)
Версии 1.1. В зависимости от подключенного компонента, использование соединения DVI может привести к ненадежной
передаче сигналов.
• При изменении компонента
, подключенного к выходу HDMI, также необходимо изменить параметры HDMI для соответствия
новому компоненту (см. Параметры меню ‘Video Output’ на стр. 24).
XV-DV353_360.book Page 30 Monday, February 27, 2006 4:05 PM
