Pioneer PL-30-K [18/72] Fin de la lecture
![Pioneer PL-30-K [18/72] Fin de la lecture](/views2/1151775/page18/bg12.png)
8
Fonctionnement
02
Raccordement à un préamplificateur principal et à un composant
1 Placez le commutateur de l’égaliseur dans la position appropriée.
PHONO : pour une connexion à la prise d’entrée PHONO (l’égaliseur intégré à la platine n’est pas utilisé).
LINE : pour une connexion à une prise autre que la prise d’entrée PHONO (l’égaliseur intégré à la platine est
utilisé).
2 Reliez la prise de sortie RCA à la prise d’entrée du préamplificateur principal ou de l’autre
composant utilisé.
3 Branchez le cordon d’alimentation.
À relier à une prise d’alimentation avec le cordon d’alimentation fourni. Avant de brancher le cordon d’alimenta-
tion, assurez-vous que tous les autres appareils sont raccordés.
! Avant de raccorder à la prise (prise secteur) de l’équipement raccordé, vérifiez la puissance affichée sur la
prise. (Cet appareil consomme 2 W de puissance.)
! Si la platine commence à fonctionner lorsque vous branchez le cordon d’alimentation, appuyez sur la touche
[STOP].
Emplacement de l’appareil
Placez l’appareil sur une surface plane qui n’est pas soumise aux vibrations externes.
! Dans la mesure du possible, gardez l’appareil éloigné du système de haut-parleurs.
! Lorsque l’appareil est très proche d’une radio (radiodiffusion AM/FM), celle-ci pourrait générer du bruit.
Gardez l’appareil le plus éloigné possible.
Lecture
Préparez comme suit :
! Placez un disque sur le plateau.
! Retirez le couvercle de la pointe de lecture tout en veillant à ne pas toucher l’extrémité de la pointe de lecture.
1 Appuyez sur la touche [SPEED] pour choisir la vitesse de lecture du disque.
Pour lire des 45 tours, placez la touche en position haute [v] ; pour les disques 33 1/3 tours, la touche doit être en
position enfoncée [w].
! Pour lire un disque 45 tours standard, placez l’adaptateur pour disque 45 tours sur l’axe central.
2 Utilisez le levier [SIZE SELECT] pour choisir le format du disque.
Pour lire des disques de 17 cm, placez le levier en position [17] ; pour les disques de 30 cm, placez le levier en
position [30].
! Pour lire un disque 45 tours standard, placez l’adaptateur pour disque 45 tours sur l’axe central.
3 Appuyez sur la touche [START] pendant au moins 1 seconde.
Le plateau commence à tourner et la lecture démarre automatiquement.
! À la fin du disque, le bras de lecture reprend sa position d’origine et le plateau cesse automatiquement de
tourner.
! Dès que vous avez fini d’écouter des disques, mettez en place le couvercle de la pointe de lecture pour proté-
ger l’extrémité de la pointe de lecture.
! Cet appareil possède une fonction de retour automatique qui renvoie automatiquement le bras de lecture
dans sa position d’origine dès qu’un point spécifique est atteint à la fin de la lecture d’un disque. Ceci ne
pose pas de problèmes avec les disques de format habituel. Toutefois, avec certains disques qui comportent
des sillons jusqu’à cet endroit, la fonction de retour automatique peut s’enclencher avant que la lecture ne
soit terminée.
Remarques
! Ne touchez pas au bras de lecture ou au plateau et n’éteignez pas l’appareil pendant la lecture d’un disque.
! Le système de lecture automatique ne fonctionne pas pour les disques de 25 cm. Dans ce cas, utilisez l’appa-
reil manuellement. Si le bras de lecture ne reprend pas sa position d’origine à la fin de la lecture, appuyez sur
la touche [STOP].
Pause de la lecture
Tirez le levier de levage vers le haut.
La pointe de lecture de la cellule se soulève du disque.
! Pour reprendre la lecture, poussez le levier de levage vers le bas.
Fin de la lecture
1 Tirez le levier de levage vers le haut pour ramener le bras de lecture sur le repose-bras, puis
poussez le levier de levage vers le bas.
2 Appuyez sur la touche [STOP].
! Dès que vous avez fini d’écouter des disques, mettez en place le couvercle de la pointe de lecture pour proté-
ger l’extrémité de la pointe de lecture.
Informations supplémentaires
Remplacement de la pointe de lecture
La pointe de lecture fournie a une durée de vie utile d’environ 400 heures. Pour éviter d’endommager de précieux
disques, remplacez la pointe de lecture sans tarder. Achetez une pointe de lecture de rechange dans le magasin
où vous avez fait l’acquisition de la platine ou chez le réparateur le plus proche. Précisez que vous voulez une
pointe de lecture de rechange exclusivement prévue pour PL-30-K.
! Avant de procéder au remplacement de la pointe de lecture, éteignez l’amplificateur et débranchez le cordon
d’alimentation de la platine.
! L’extrémité de la pointe de lecture est une pièce extrêmement délicate : manipulez-la avec grand soin. Utilisez
un pinceau souple pour enlever doucement les éventuelles poussières de l’extrémité de la pointe de lecture.
! Le retrait du porte-cellule facilitera le remplacement de la pointe de lecture.

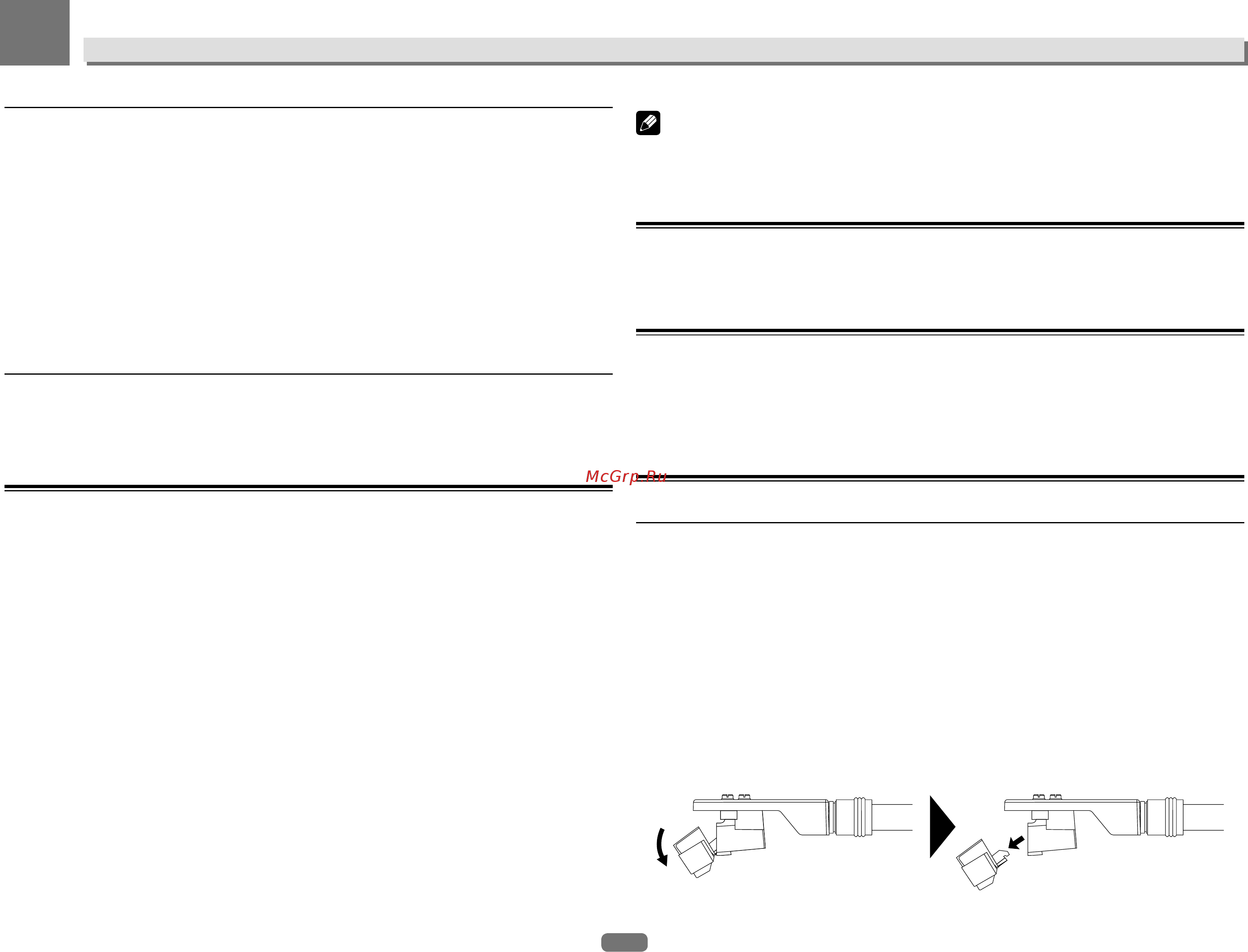

Retrait de la pointe de lecture remplaçable
1 D’une main, tenez fermement la cellule. De l’autre, saisissez la pointe de lecture
remplaçable et poussez-la vers le bas.
2 Retirez doucement la pointe de lecture dans le sens indiqué par la flèche.
