12It
Viola: posteriore destra o subwoofer
Viola/nero: posteriore destra o
subwoofer
Connettore ISO
In alcuni veicoli, il connettore ISO può
essere diviso in due. In questo caso,
assicurarsi di collegare entrambi i
connettori.
NOTE
Cambiare il menu iniziale dell’unità. Fare
riferimento a [SP-P/O MODE] (pagina 5).
L’uscita subwoofer dell’unità è
monofonica.
Quando si utilizza un subwoofer da 70 W
(2 Ω), assicurarsi di collegare il subwoofer
alle interlinee viola e viola/nero dell’unità.
Non collegare nulla alle interlinee verde e
verde/nero.
Amplificatore di potenza
(venduto separatamente)
Eseguire questi collegamenti quando si
utilizza un amplificatore opzionale.
Telecomando di sistema
Effettuare la connessione al cavo blu/
bianco.
Amplificatore di potenza (venduto
separatamente)
Effettuare la connessione con cavi RCA
(venduti separatamente)
All’uscita posteriore o all’uscita
subwoofer
Altoparlante posteriore o subwoofer
Importante
Verificare tutti i collegamenti e i sistemi
prima dell’installazione finale.
Non utilizzare parti non autorizzate, in
quanto possono provocare
malfunzionamenti.
Se l’installazione richiede la foratura o
altre modifiche del veicolo, consultare il
rivenditore.
Non installare l’unità se:
può interferire con il funzionamento dei
veicolo.
può causare lesioni ai passeggeri in
caso di arresto improvviso.
In caso di surriscaldamento, il laser
semiconduttore può subire danni.
Installare l’unità lontano da luoghi caldi,
come ad esempio vicino alle bocchette
del riscaldamento.
È possibile ottenere
prestazioni ottimali quando
l’unità viene installata con
un’angolazione inferiore ai
60°.
Durante l’installazione, per garantire la
corretta dispersione del calore quando si
utilizza l’unità, accertarsi di lasciare
ampio spazio dietro il pannello posteriore
e avvolgere i cavi allentati in modo che
non blocchino le aperture.

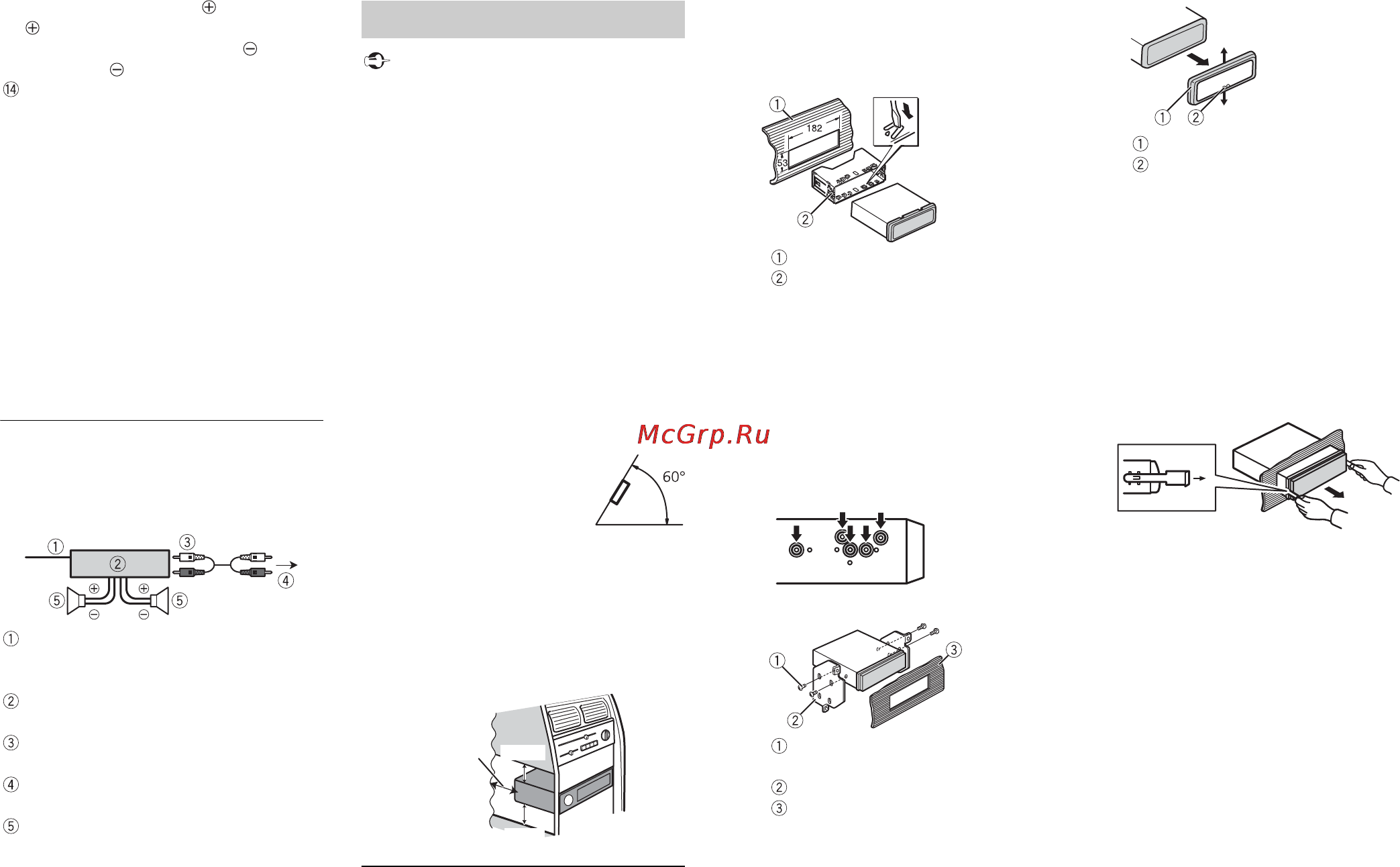

Installazione a montaggio DIN
1 Inserire il riduttore di montaggio in
dotazione nel cruscotto.
Installazione
Lasciare
ampio spazio
5 cm
5 cm
2 Fissare il riduttore di montaggio
utilizzando un cacciavite per piegare
le linguette metalliche (90°) in
posizione.
Cruscotto
Riduttore di montaggio
Assicurarsi che l’unità sia installata
saldamente in posizione.
Un’installazione instabile può
provocare salti o malfunzionamenti.
Quando non si utilizza il riduttore di
montaggio in dotazione
1 Determinare la posizione corretta in
cui i fori della forcella e il lato
dell’unità corrispondono.
2 Serrare le due viti su ogni lato.
Vite filettata (5 mm × 9 mm, non in
dotazione con il prodotto)
Forcella montante
Cruscotto o console
Rimozione dell’unità (installata con
il riduttore di montaggio in
dotazione)
1 Rimuovere l’anello di rivestimento.
Anello di rivestimento
Linguetta a tacche
Il rilascio del pannello anteriore
consente un più facile accesso
all’anello di rivestimento.
Quando l’anello di rivestimento viene
nuovamente collegato, puntare il lato
con la linguetta a tacche rivolta verso il
basso.
2 Inserire le chiavi di estrazione in
dotazione in entrambi i lati dell’unità
finché non scattano in posizione.
3 Estrarre l’unità dal cruscotto.
