Таблица 3. Органы управления и разъемы усилителя-распределителя VM-50A
№ Орган управления или разъем Назначение
1.
Выключатель Power со световой
индикацией (на передней панели)
Включение питания прибора
2. RCA-разъемы IN (L, R) Вход аудиосигнала
3. RCA-разъемы LOOP
Проходной выход. Может использоваться для увеличе-
ния числа выходов
4.
RCA-разъемы OUTPUTS 1-5 Пять выходов усиленного и буферизированного ау-
диосигнала
5. Разъем 12VDC
Разъем для подключения источника питания. Предох-
ранитель расположен внутри прибора (см. рис. 9)
5.4 Усилитель-распределитель VM-50H
Kramer VM-50H — современный высококачественный усилитель-рас-
пределитель аудиосигнала на головные телефоны, предназначенный для
использования в студиях, магазинах, выставочных залах, музеях, а также
для выездной работы.
VM-50H распределяет входной стереофонический аудиосигнал на пять иден-
тичных выходов, каждый из которых имеет собственный регулятор уровня.
Прибор питается от внешнего источника питания 12 В. К его выходам можно
подключить пять пар низкоимпедансных головных телефонов или пять ком-
плектов небольших стереофонических громкоговорителей. В монофоничес-
ком режиме (для включения которого предусмотрен специальный переклю-
чатель) к усилителю можно подключить 10 приемников сигнала.
Органы управления и разъемы, расположенные на передней и задней
панелях VM-50H, показаны на рис. 4, их назначение описано в табл. 4 и
табл. 5. Инструкцию по работе с прибором см. в разделах 9.1 и 9.5.

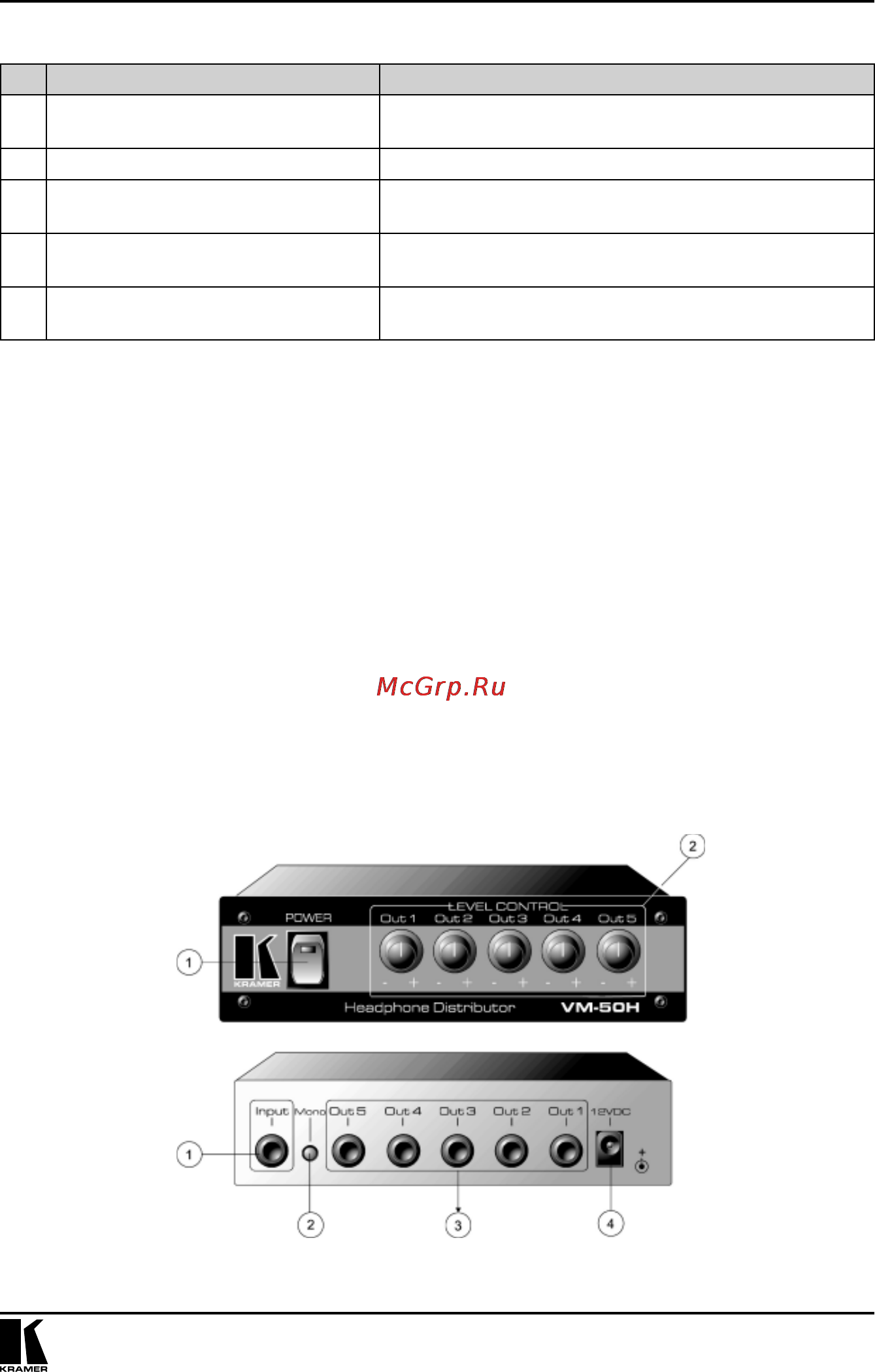

Рис. 4. Усилитель-распределитель VM-50H
Органы управления и разъемы усилителей
